Вейвлет Synchrosqueezing

Что такое Вейвлет Synchrosqueezing?

Вейвлет synchrosqueezed преобразовывает, метод анализа частоты времени, который полезен для анализа многокомпонентных сигналов с колеблющимися режимами. Примеры сигналов с колеблющимися режимами включают речевые формы волны, колебания машины и физиологические сигналы. Многие из этих реальных сигналов с колеблющимися режимами могут быть записаны как сумма модулируемых амплитудой и модулируемых частотой компонентов. Общее выражение для этих типов сигналов с суммированными компонентами

$\sum_{k = 1}^{K} A_{k} (t) потому что (2 π ϕ_{k} (t)),$

где $A_{k} (t)$ медленно переменная амплитуда и $ϕ_{k} (t)$ мгновенная фаза. Усеченный ряд Фурье, где амплитуда и частота не меняются в зависимости от времени, является особым случаем этих сигналов.

Вейвлет преобразовывает, и другие линейные методы анализа частоты времени разлагают эти сигналы на свои компоненты путем корреляции сигнала со словарем атомов частоты времени [1]. Вейвлет преобразовывает использование переведенные и масштабированные версии родительского вейвлета как его атом частоты времени. Некоторое распространение частоты времени сопоставлено со всеми этими атомами частоты времени, которые влияют на резкость анализа сигнала.

Вейвлет synchrosqueezed преобразовывает, метод частоты времени, который повторно присваивает энергию сигнала в частоте. Это переназначение компенсирует распространяющиеся эффекты, вызванные родительским вейвлетом. В отличие от других методов переназначения частоты времени, synchrosqueezing повторно присваивает энергию только в направлении частоты, которое сохраняет разрешение времени сигнала. Путем сохранения времени инверсия synchrosqueezing алгоритм может восстановить точное представление исходного сигнала. Чтобы использовать synchrosqueezing, каждый термин в суммированных компонентах сигнализирует, что выражение должно быть функцией внутреннего типа режима (IMT). Для получения дополнительной информации на критериях, которые составляют IMTs, см. [2].

Алгоритм

synchrosqueezing алгоритм использует эти шаги.

Получите CWT входного сигнала. Для использования с synchrosqueezing CWT должен использовать аналитический вейвлет, чтобы получить мгновенную информацию о частоте.
Извлеките мгновенные частоты от CWT вывод, $W_{f}$ , использование фазы преобразовывает, $ω_{f}$ . Эта фаза преобразовывает, пропорционально первой производной CWT относительно перевода, u. В этом определении фазы преобразовывают, s является шкалой.

$ω_{f} (s, u) = \frac{\partial t W_{f} (s, u)}{2 π i W_{f} (s, u)} .$
Шкалы заданы как $s = \frac{f_{χ}}{f}$ , где $f_{χ}$ пиковая частота, и f является частотой.
Чтобы извлечь мгновенную частоту, рассмотрите простую синусоиду, $e^{i 2 π f_{0} t}$ .
1. Получите вейвлет, преобразовывают,

  $W_{f} (e^{i 2 π f_{0} t}) = e^{i 2 π f_{0} u},$
  где $\hat{χ} (s f_{0})$ преобразование Фурье вейвлета в _sf0.
2. Возьмите частную производную предыдущего уравнения относительно перевода, u:

  $\frac{\partial}{\partial u} W_{f} (e^{i 2 π f_{0} t}) = i 2 π f_{0} \hat{χ} (f_{χ}) e^{i 2 π f_{0} u}$
3. Разделитесь частная производная вейвлетом преобразовывают и $i 2 π$ получить мгновенную частоту, _f0.
“Сожмите” CWT по областям, где фаза преобразовывает, является постоянным. Получившееся мгновенное значение частоты повторно присвоено одному значению в центроиде области частоты времени CWT. Это переназначение результаты в увеличенном резкость выводе от synchrosqueezed преобразовывает когда по сравнению с CWT.

Как описано, synchrosqueezing использует непрерывный вейвлет преобразовывает (CWT) и его первую производную относительно перевода. CWT является обратимым и поскольку synchrosqueezed преобразовывают, наследовал свойство обратимости CWT, сигнал может быть восстановлен.

Необходимое разделение компонента

С synchrosqueezing компоненты сигнала должны быть IMTs, которые хорошо разделяются в плоскости частоты времени. Если это требование удовлетворяется, можно отследить траекторию мгновенных частот вдоль кривой. Кривые показывают местоположение максимальной энергии, когда это отличается в зависимости от времени для каждого режима сигнала. Смотрите wsstridge для описания алгоритма кривых траектории.

Это неравенство задает необходимые разделительные критерии:

$| ϕ_{k}^{'} (t) - ϕ_{k - 1}^{'} (t) | \geq \frac{}{14} | ϕ_{k}^{'} (t) + ϕ_{k - 1}^{'} (t) |$

где $ϕ^{'}$ мгновенная частота, и d является положительным разделением, постоянным [2]. Чтобы определить это необходимое разделение, предположите, что вейвлет удара, x, имеет преобразование Фурье с поддержкой в области значений $[ε_{x} - Δ, ε_{x} + Δ]$ . Поскольку вейвлет удара имеет центральную частоту $\frac{5}{2 π}$ Гц, использовать $[\frac{}{52} π - \frac{}{12}, \frac{}{52} π + \frac{}{12}]$ как интервал. Затем решите $Δ < ε_{x} \frac{d}{1 + d}$ для d, чтобы добраться $d > \frac{}{14}$ для вейвлета удара.

Чтобы показать это разделительное требование для вейвлета удара, считайте сигнал состоявшим из $потому что (2 π (0.1 t)) + \sin ((2 π (0.2 t))$ . Используя вейвлет удара, чтобы получить CWT, мгновенная фаза косинуса $ϕ_{1} (t) = 0.1 t$ , и мгновенная частота является первой производной, 0.1. Аналогично, для компонента синуса, мгновенная частота 0.2. Разделительное неравенство, $| 0.1 | \geq \frac{}{14} | 0.3 |$ , верно. Поэтому два компонента сигнала являются функциями IMT и разделяются достаточно, чтобы использовать synchrosqueezed, преобразовывают.

Если вы используете более высокие частоты, такой как 0,3 и 0.4 для мгновенных частот, неравенство $| 0.1 | \geq \frac{}{14} | 0.7 |$ , который не верен. Поскольку эти компоненты сигнала не хорошо разделяются IMTs сигнал, $потому что (2 π (0.3 t)) + \sin ((2 π (0.4 t))$ , не подходит для использования с synchrosqueezed, преобразовывают.

Примеры

CWT по сравнению с Synchrosqueezed преобразовывает смазывание

Скрипт Open Live Script

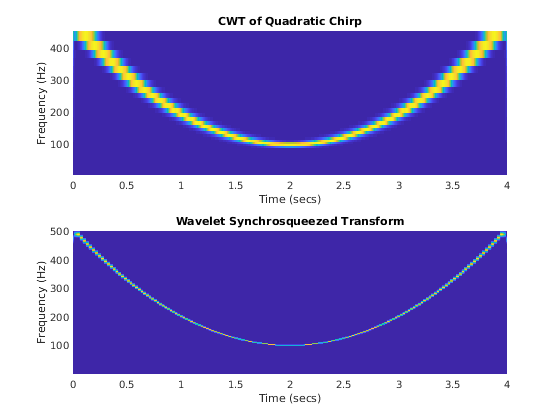

Сравнение CWT с synchrosqueezed преобразованием квадратичного щебета показывает, что уменьшаемое энергетическое смазывание для synchrosqueezed преобразовывает результат.

load quadchirp;
Fs = 1000;
[wt,f] = cwt(quadchirp,'bump',Fs);
subplot(2,1,1)
hp = pcolor(tquad,f,abs(wt));
hp.EdgeColor = 'none';
xlabel('Time (secs)')
ylabel('Frequency (Hz)')
title('CWT of Quadratic Chirp')
subplot(2,1,2)
wsst(quadchirp,Fs,'bump')

Низкочастотный по сравнению с высокочастотным разделением компонента

Скрипт Open Live Script

Этот пример показывает, что разделение, необходимое между компонентами сигнала, чтобы получить применимые результаты synchrosqueezed, преобразовывает. Компоненты сигнала 0.025, 0.05, 0.20, и 0,225 цикла на выборку. Высокочастотные компоненты, 0.20 и 0.225, не имеют достаточного разделения, таким образом, вы не можете выразить целого сигнала как суммы хорошо разделенного IMTs.

Задайте сигнал и постройте synchrosqueezed компоненты.

t = 0:2000;
x1 = cos(2*pi*.025*t);
x2 = cos(2*pi*.05*t);
x3 = cos(2*pi*.20*t);
x4 = cos(2*pi*.225*t);
x =x1+x2+x3+x4;
[sst,f] = wsst(x);
contour(t,f,abs(sst))
xlabel('Time')
ylabel('Normalized Frequency')

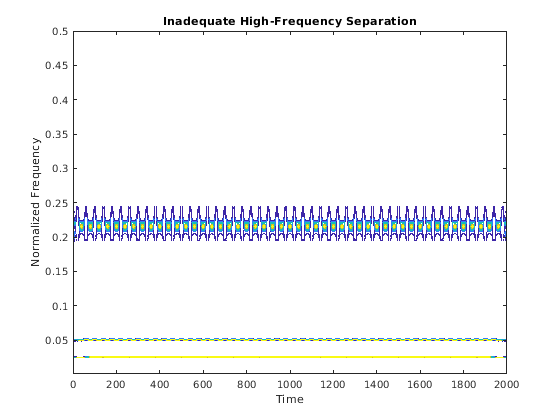

title('Inadequate High-Frequency Separation')

Увеличьте разделение высокочастотных компонентов, и затем постройте synchrosqueezed компоненты снова.

x4 = cos(2*pi*.3*t);
x =x1+x2+x3+x4;
[sst,f] = wsst(x);
figure
contour(t,f,abs(sst))
xlabel('Time')
ylabel('Normalized Frequency')
title('Adequate High-Frequency Separation')

Все компоненты сигнала теперь хорошо разделяются IMTs и разделяются достаточно, чтобы различать друг от друга. Этот сигнал подходит для использования с synchrosqueezing алгоритмом.

Область с несоответствующим разделением

Скрипт Open Live Script

Этот пример показывает сигнал с двумя линейными щебетами. Линейный щебет задан как

$f (t) = потому что (ϕ + 2 π (f_{0} t + \frac{m t^{2}}{2})) .$

Его первая производная, $f_{0} + m t$ , задает мгновенную строку частоты. Используйте вейвлет удара и его разделение, постоянное из 0,25. Чтобы определить область, где два сигнала щебета с мгновенными частотами 0,4 и 0,1 циклов на выборку не разделяются достаточно, решите это уравнение:

$| y_{1} - y_{2} | = 0 . 25 | y_{1} + y_{2} | .$

$y_{1} = \frac{- 0 . 15}{1000} x + 0.4$ и $y_{2} = \frac{0 . 15}{1000} x + 0.1$ мгновенные строки частоты щебетов.

t = 0:2000;
y1 = chirp(t,0.4,1000,0.25);
y2 = chirp(t,0.1,1000,0.25);
y = y1+y2;
wsst(y,'bump')
xlabel('Samples')
h1 = line([583 583], [0 0.5]);
h2 = line([1417 1417], [0 0.5]);
h1.Color='white';
h2.Color='white';

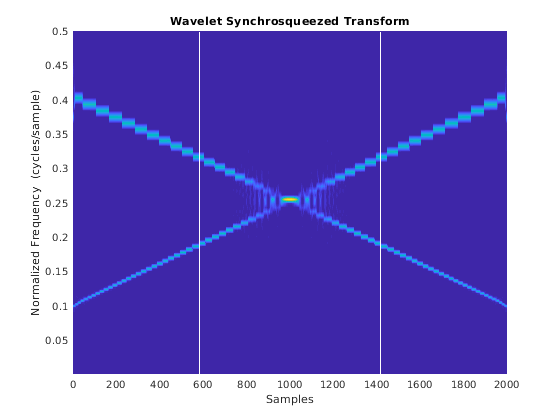

Вертикальные строки являются границами области. Они указывают, что недостаточно разделения происходит в демонстрационных 583 и демонстрационных 1417. В области между вертикальными строками сигнал не состоит из хорошо разделенного IMTs. В областях вне вертикальных строк сигнал хорошо разделил IMTs. Можно получить хорошие результаты synchrosqueezed, преобразовывают в эти области.

Ссылки

[1] Молоток, S. Тур Вейвлета по Обработке сигналов. Сан-Диего, CA: Academic Press, 2008, p. 89.

[2] Daubechies, я., Дж. Лу и Х. Т. Ву. "Преобразования Вейвлета Synchrosqueezed: эмпирический режим подобный разложению инструмент". Примененный и Вычислительный Гармонический Анализ. Издание 30 (2), стр 243–261.

[3] Thakur, G., Э. Бревдо, N. S. Fučkar и Х. Т. Ву. "synchrosqueezing алгоритм для изменяющегося во времени спектрального анализа: свойства робастности и новые приложения палеоклимата". Обработка сигналов. Издание 93, стр 1079–1094.
