Создайте многопользовательский объект настройки формата HE
cfgHEMU = wlanHEMUConfig(AllocationIndex)
cfgHEMU = wlanHEMUConfig(AllocationIndex,Name,Value)
создает объект настройки, который инициализирует параметры для многопользовательского высокоэффективного (HE) формата IEEE® 802.11™ PPDU. Для подробного описания формата HE WLAN смотрите IEEE 802.11ax™ [1].cfgHEMU
= wlanHEMUConfig(AllocationIndex
)
создает многопользовательский объект настройки формата HE, который заменяет настройки по умолчанию с помощью одного или нескольких аргументов пары cfgHEMU
= wlanHEMUConfig(AllocationIndex
,Name,Value
)Name,Value
.
Некоторые свойства объектов wlanHEMUConfig
только для чтения или могут быть установлены только во время создания объекта с помощью пар "имя-значение". См. wlanHEMUConfig Свойства для полного набора свойств объектов wlanHEMUConfig
.
Во времени выполнения функция вызова подтверждает параметры объекта для свойств, относящихся к операции функции.
Создайте многопользовательский объект настройки HE на 20 МГц с индексным набором выделения к 0. Индекс выделения 0 задает девять РУССКИХ с 26 тонами в канале на 20 МГц.
cfgMU = wlanHEMUConfig(0); for i=1:numel(cfgMU.User) % Set the APEPLength of each user cfgMU.User{i}.APEPLength = 100; end
Отобразите свойства объектов настройки для четвертого пользователя.
cfgMU.User{4}
ans = wlanHEMUUser with properties: APEPLength: 100 MCS: 0 NumSpaceTimeStreams: 1 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 Read-only properties: RUNumber: 4
Создайте настройку HE на 40 МГц с индексом выделения 11 000 000 используемых для каждого подканала на 20 МГц. Эта настройка задает два РУССКИХ с 242 тонами, каждого с одним пользователем.
cfgMU = wlanHEMUConfig(["11000000" "11000000"]); cfgMU.NumTransmitAntennas = 2;
Сконфигурируйте первый RU и первого пользователя.
cfgMU.RU{1}.SpatialMapping = 'Direct'; cfgMU.User{1}.APEPLength = 1e3; cfgMU.User{1}.MCS = 2; cfgMU.User{1}.NumSpaceTimeStreams = 2; cfgMU.User{1}.ChannelCoding = 'LDPC';
Сконфигурируйте второй RU и второго пользователя.
cfgMU.RU{2}.SpatialMapping = 'Fourier'; cfgMU.User{2}.APEPLength = 500; cfgMU.User{2}.MCS = 3; cfgMU.User{2}.NumSpaceTimeStreams = 1; cfgMU.User{2}.ChannelCoding = 'LDPC';
Отобразите свойства объектов настройки и для РУССКОГО и для оба пользователя.
cfgMU
cfgMU = wlanHEMUConfig with properties: RU: {[1x1 wlanHEMURU] [1x1 wlanHEMURU]} User: {[1x1 wlanHEMUUser] [1x1 wlanHEMUUser]} NumTransmitAntennas: 2 STBC: 0 GuardInterval: 3.2000 HELTFType: 4 SIGBMCS: 0 SIGBDCM: 0 UplinkIndication: 0 BSSColor: 0 SpatialReuse: 0 TXOPDuration: 127 HighDoppler: 0 Read-only properties: ChannelBandwidth: 'CBW40' AllocationIndex: [192 192]
cfgMU.RU{1:2}
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 242 Index: 1 UserNumbers: 1
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Fourier' Read-only properties: Size: 242 Index: 2 UserNumbers: 2
cfgMU.User{1:2}
ans = wlanHEMUUser with properties: APEPLength: 1000 MCS: 2 NumSpaceTimeStreams: 2 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 Read-only properties: RUNumber: 1
ans = wlanHEMUUser with properties: APEPLength: 500 MCS: 3 NumSpaceTimeStreams: 1 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 Read-only properties: RUNumber: 2
HE настройка MU-MIMO со сжатием SIGB
Используйте только пользовательские полевые биты
Сгенерируйте полный HE пропускной способности настройка MU-MIMO в пропускной способности на 20 МГц со сжатием SIGB. Все три пользователя находятся на сингле, довольном канал, который включает только пользовательские полевые биты.
cfgHE = wlanHEMUConfig(194); cfgHE.NumTransmitAntennas = 3;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end

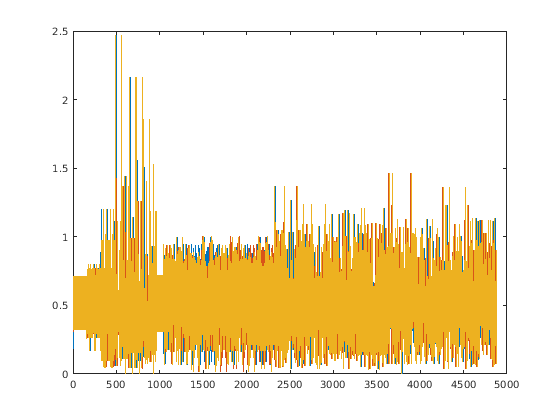

Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Содержимое HE-SIG-B присваивает 4 пользователей в канале 1 и 3 пользователя в канале 2
Сгенерируйте полный HE пропускной способности форма волны MU-MIMO в пропускной способности на 80 МГц со сжатием SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет трех пользователей.
cfgHE = wlanHEMUConfig(214); cfgHE.NumTransmitAntennas = 7;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end

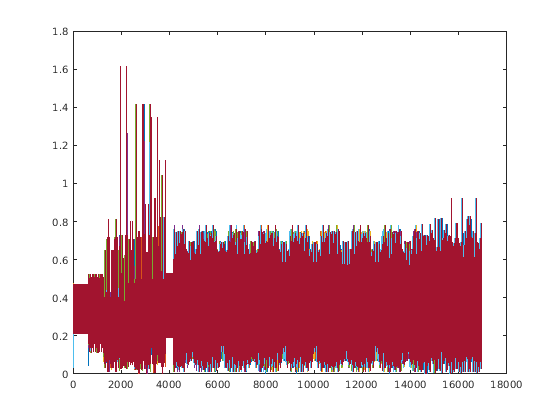

Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y));
HE настройка MU-MIMO без сжатия SIGB
Используйте распространенный и пользовательские полевые биты
Сгенерируйте полный HE пропускной способности настройка MU-MIMO в пропускной способности на 20 МГц без сжатия SIGB. Все три пользователя находятся на сингле, довольном канал, который включает и распространенный и пользовательские полевые биты.
cfgHE = wlanHEMUConfig(194); cfgHE.SIGBCompression = false; cfgHE.NumTransmitAntennas = 3;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end

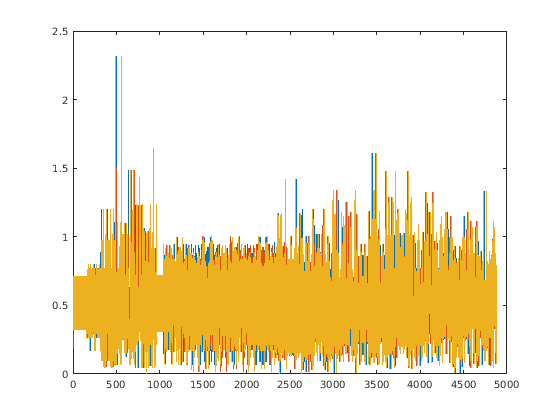

Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Содержимое HE-SIG-B присваивает 4 пользователей в канале 1 и 2 пользователя в канале 2
Сгенерируйте форму волны HE-MU на 80 МГц для шести пользователей без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет двух пользователей.
cfgHE = wlanHEMUConfig([202 114 192 193]); cfgHE.NumTransmitAntennas = 6; for i = 1:numel(cfgHE.RU) cfgHE.RU{i}.SpatialMapping = 'Fourier'; end
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end

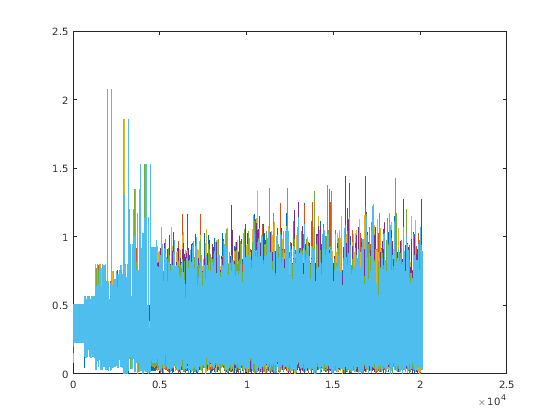

Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y));
Содержимое HE-SIG-B присваивает 7 пользователей в канале 1 и никаких пользователей в канале 2
Сгенерируйте полный HE пропускной способности форма волны MU-MIMO в пропускной способности на 80 МГц без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет семь пользователей. Канал содержимого HE-SIG-B 2 не имеет никаких пользователей.
cfgHE = wlanHEMUConfig([214 115 115 115]); cfgHE.NumTransmitAntennas = 7;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end

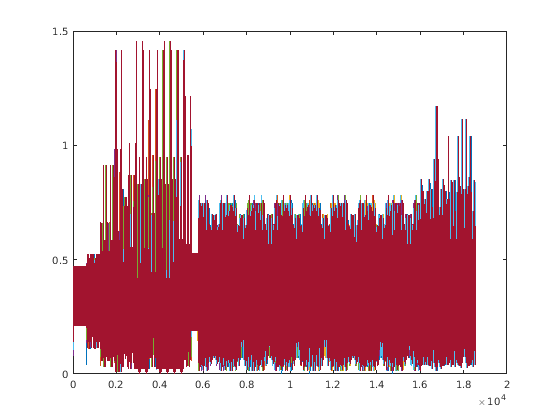

Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Создайте настройку MU-MIMO на 80 МГц с тремя пользователями в одном RU со сжатием SIG-B. Отобразите свойства объектов настройки.
cfgMU = wlanHEMUConfig(210); cfgMU.NumTransmitAntennas = 3; cfgMU.User{1}.NumSpaceTimeStreams = 1; cfgMU.User{2}.NumSpaceTimeStreams = 1; cfgMU.User{3}.NumSpaceTimeStreams = 1; disp(cfgMU)
wlanHEMUConfig with properties: RU: {[1x1 wlanHEMURU]} User: {1x3 cell} NumTransmitAntennas: 3 STBC: 0 GuardInterval: 3.2000 HELTFType: 4 SIGBMCS: 0 SIGBDCM: 0 UplinkIndication: 0 BSSColor: 0 SpatialReuse: 0 TXOPDuration: 127 HighDoppler: 0 Read-only properties: ChannelBandwidth: 'CBW80' AllocationIndex: 210
Создайте настройку на 160 МГц с помощью верхнего центрального RU с 26 тонами. В общей сложности четыре РУССКИЕ создаются. Тональные присвоения RU 996, 484, 484, и 26. Один пользователь выделяется каждому RU. Последний созданный RU является центральным RU с 26 тонами. Отобразите свойства настройки объекта.
cfgMU = wlanHEMUConfig([208 115 115 115 200 114 114 200], ... 'UpperCenter26ToneRU',true); cfgMU.RU{:}
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 996 Index: 1 UserNumbers: 1
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 484 Index: 3 UserNumbers: 2
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 484 Index: 4 UserNumbers: 3
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 26 Index: 56 UserNumbers: 4
AllocationIndex
— Модульный индекс выделения ресурсаИндекс выделения модуля ресурса (RU), заданный один, два, четыре, или восемь целочисленных значений в интервале [0,223]. Можно задать это значение как целое число, вектор целых чисел, массива строк, вектора символов или массива ячеек из символьных векторов. Формат, в котором вы задаете эти индексы, зависит от того, сколько вы задаете.
Задайте один индекс выделения с помощью одного целого числа в любой из этих форм:
Скалярное целое число.
8-битная двоичная последовательность, заданная как строка или вектор символов.
Задайте несколько индексов выделения с помощью два, четыре, или восемь целочисленных значений в любой из этих форм:
Вектор целых чисел.
8-битная двоичная последовательность, заданная как массив строк.
8-битная двоичная последовательность, заданная как массив ячеек из символьных векторов.
Выделение задает количество РУССКИХ, размер каждого RU и количество пользователей, присвоенных каждому RU. Для получения дополнительной информации см. Индекс Выделения OFDMA.
Это свойство только для чтения после того, как объект будет создан.
Типы данных: double
| char
| string
| cell
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми.
Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение.
Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
[200 114 114 200],'LowerCenter26ToneRU',true
задает выделение пропускной способности на 80 МГц для трех пользователей на трех РУССКИХ, который использует более низкий центр 26 тонов на последнем RU.'LowerCenter26ToneRU'
— Включите более низкую центральную сигнализацию выделения RU с 26 тонамиfalse
(значение по умолчанию) | true
Включите более низкую центральную сигнализацию выделения RU с 26 тонами, заданную как логическое значение. Используя пары "имя-значение", когда объект создается, задайте LowerCenter26ToneRU
, true
, чтобы включить более низкую частоту сосредотачивают RU с 26 тонами. Это свойство может быть установлено во время создания объекта только.
Это свойство применяется только, когда свойство AllocationIndex
задает пропускную способность канала 80 МГц или 160 МГц и не задает полное выделение пропускной способности.
Типы данных: логический
'UpperCenter26ToneRU'
— Включите верхнюю центральную сигнализацию выделения RU с 26 тонамиfalse
(значение по умолчанию) | true
Включите верхнюю центральную сигнализацию выделения RU с 26 тонами, заданную как логическое значение. Используя пары "имя-значение", когда объект создается, задайте UpperCenter26ToneRU
, true
, чтобы включить верхнюю частоту сосредотачивают RU с 26 тонами. Это свойство может быть установлено во время создания объекта только.
Это свойство применяется только, когда свойство AllocationIndex
задает пропускную способность канала 80 МГц или 160 МГц и не задает полное выделение пропускной способности.
Типы данных: логический
'NumTransmitAntennas'
— Количество антенн передачи1
(значение по умолчанию) | положительное целое числоКоличество антенн передачи, заданных как положительное целое число в интервале [1, 8].
Типы данных: double
'STBC'
— Включите пространственно-временное блочное кодированиеfalse
(значение по умолчанию) | true
Включите пространственно-временное блочное кодирование (STBC) поля данных PPDU для всех пользователей, заданных как логическое значение. STBC передает несколько копий потока данных через присвоенные антенны.
Когда установлено в false
, STBC не применяется к полю данных, и количество пространственно-временных потоков равно количеству пространственных потоков.
Когда установлено в true
, STBC применяется к полю данных, и количество пространственно-временных потоков удваивает количество пространственных потоков.
Это свойство применяется только, когда все эти условия удовлетворены:
Свойством NumSpaceTimeStreams
является 2
.
Свойством DCM
является false
для всех пользователей.
Никакой RU не задает MU-MIMO.
Типы данных: логический
'GuardInterval'
— Циклическая длина префикса для поля данных в пакете3.2
(значение по умолчанию) | 1.6
| 0.8
Циклическая длина префикса, в микросекундах, для поля данных в пакете, заданном как 3.2
, 1.6
или 0.8
.
Типы данных: double
'HELTFType'
режим сжатия — HE-LTF HE PPDU4
(значение по умолчанию) | 2
| 1
Режим сжатия HE-LTF HE PPDU, заданный как 4
, 2
или 1
. Это значение соответствует четыре раза, два раза, или времена режим сжатия длительности HE-LTF, соответственно. Тип HE-LTF перечисляется в Таблице 28-1 IEEE 802.11ax/D2.0 как:
1x HE-LTF — Для 3,2 μs с защитной длительностью интервала 0,8 μs или 1.6μs
2x HE-LTF — Для 6,4 μs с защитной длительностью интервала 0,8 μs или 1,6 μs
4x HE-LTF — Для 12,8 μs с защитной длительностью интервала 0,8 μs или 3,2 μs
Типы данных: double
'SIGBMCS'
— Модуляция и схема кодирования поля HE-SIG-B0
(значение по умолчанию) | неотрицательное целое числоМодуляция и схема кодирования поля HE-SIG-B, заданного как неотрицательное целое число в интервале [0, 5].
Типы данных: double
'SIGBDCM'
— Включите DCM для поля HE-SIG-Bfalse
(значение по умолчанию) | true
Включите DCM для поля HE-SIG-B, заданного как логическое значение.
Это свойство применяется только, когда свойством MCS
является 0
, 1
, 3
или 4
.
Типы данных: логический
'UplinkIndication'
— Восходящая индикацияfalse
(значение по умолчанию) | true
Восходящая индикация, заданная как false
или true
. Задайте UplinkIndication
как false
, чтобы указать, что PPDU отправляется на нисходящей передаче. Задайте UplinkIndication
как true
, чтобы указать, что PPDU отправляется на восходящей передаче.
Типы данных: логический
'BSSColor'
— Набор основной услуги окрашивает идентификатор0
(значение по умолчанию) | неотрицательное целое числоИдентификатор цвета основной услуги установлена (BSS), заданный как неотрицательное целое число в интервале [0, 63].
Типы данных: double
'SpatialReuse'
— Пространственная индикация повторного использования0
(значение по умолчанию) | неотрицательное целое числоПространственная индикация повторного использования, заданная как неотрицательное целое число в интервале [0, 15].
Типы данных: double
'TXOPDuration'
— Информация о длительности для возможности передачи (TXOP) защита127
(значение по умолчанию) | неотрицательное целое числоИнформация о длительности для защиты TXOP, заданной как неотрицательное целое число в интервале [0, 127]. За исключением первого бита, который задает гранулярность длины TXOP, каждый бит поля TXOP "SIG HE" равен TXOPDuration
. Поэтому длительность в микросекундах должна быть преобразована согласно процедуре, изложенной в Таблице 28-18 [1].
Типы данных: double
'HighDoppler'
— Высокая Доплеровская индикация режимаfalse
(значение по умолчанию) | true
Высокая Доплеровская индикация режима, заданная как логическое значение. Установите HighDoppler
на true
указывать на высокого Доплера в HE-SIG-A.
Значение true
для этого свойства допустимо только, когда свойство NumSpaceTimeStreams
меньше чем или равно 4
для любого RU.
Типы данных: логический
'MidamblePeriodicity'
— HE-data midamble периодичность10
(значение по умолчанию) | 20
Поле HE-data midamble периодичность в количестве символов OFDM, заданных как 10
или 20
.
Это свойство применяется только, когда HighDoppler
является true
.
Типы данных: double
cfgHEMU
— Многопользовательский HE настройка PPDUwlanHEMUConfig
Многопользовательский HE настройка PPDU, возвращенная как объект wlanHEMUConfig
. Свойства cfgHEMU
описаны в wlanHEMUConfig Свойствах.
Модуль данных о протоколе процедуры сходимости физического уровня (PLCP) (PPDU) является полным кадром PLCP, включая заголовки PLCP, заголовки MAC, поле данных MAC, и трейлеры PLCP и MAC.
[1] Станд. IEEE Черновой Стандарт P802.11ax™/D2.0 для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 6: Улучшения для Высокой эффективности WLAN.
