wlanLLTF

Сгенерируйте форму волны L-LTF

свернуть все на странице

Синтаксис

y = wlanLLTF(cfg)

Описание

пример

y = wlanLLTF(cfg) генерирует L-LTF [] 1форма волны временного интервала для заданного объекта настройки.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте L-LTF для одной антенны на 40 МГц пакет VHT.

cfgVHT = wlanVHTConfig('ChannelBandwidth', 'CBW40');
y = wlanLLTF(cfgVHT);
size(y)
ans = 1×2

   320     1

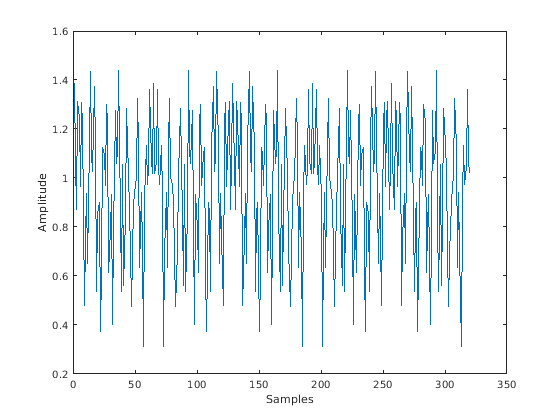

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Форма волны вывода L-LTF содержит 320 выборок временного интервала для пропускной способности канала на 40 МГц.

Входные параметры

свернуть все

Настройка формата, заданная как wlanVHTConfig, wlanHTConfig или объект wlanNonHTConfig. Для заданного формата функция wlanLLTF использует только обозначенные свойства объектов.

Формат передачиОбъект настройкиПрименимые свойства объектов

VHT

wlanVHTConfig

ChannelBandwidth, NumTransmitAntennas

HT

wlanHTConfig

ChannelBandwidth, NumTransmitAntennas

non-HT

См. примечание.		wlanNonHTConfig

ChannelBandwidth, NumTransmitAntennas

Примечание:

  1. Для формата non-HT, когда пропускная способность канала составляет 5 МГц или 10 МГц, NumTransmitAntennas не применим, потому что только одна антенна передачи разрешена.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

Форма волны временного интервала L-LTF, возвращенная как матрица S-by-NT N. N S является количеством выборок временного интервала, и NT является количеством антенн передачи.

N S пропорционален пропускной способности канала. Форма волны временного интервала состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

L-LTF

Устаревшее длинное учебное поле (L-LTF) является вторым полем в 802.11™ устаревшая преамбула PLCP OFDM. L-LTF является компонентом VHT, HT и non-HT PPDUs.

Оценка канала, прекрасная частота сместила оценку, и прекрасный символ, синхронизирующий оценку смещения, полагается на L-LTF.

L-LTF состоит из циклического префикса (CP), сопровождаемого двумя идентичными длинными учебными символами (C1 и C2). CP состоит из второй половины длинного учебного символа.

Длительность L-LTF меняется в зависимости от пропускной способности канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (kHz)Период быстрого преобразования Фурье (FFT) (БПФ T  = 1 / Δ F)Циклический префиксный или учебный интервал охраны символа (GI2) длительность (T GI2 = БПФ T  / 2)Длительность L-LTF (T LONG = T GI2 + 2 × БПФ T)
20, 40, 80, и 160312.53.2 μs1.6 μs8 μs
10156.256.4 μs3.2 μs16 μs
578.12512.8 μs6.4 μs32 μs

Алгоритмы

L-LTF является двумя символами OFDM долго и следует за L-STF преамбулы в пакетной структуре для VHT, HT и форматов non-HT. Для получения дополнительной информации алгоритма обратитесь к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.8.2.3 и Станд. IEEE 802.11-2012 [2], Раздел 20.3.9.3.4.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

[2] Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | | | | |

Введенный в R2015b

[1]  IEEE® Std 802.11-2012 Adapted и переизданный с разрешением от IEEE. Авторское право IEEE 2012. Все права защищены.
