Обнаружьте полученный 802.11n пакет в отношении сигнал-шум (SNR) 20 дБ.

Создайте объект настройки HT и объект канала TGn. Сгенерируйте форму волны передачи.

cfgHT = wlanHTConfig;
tgn = wlanTGnChannel('LargeScaleFadingEffect','None');

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgHT);

Передайте форму волны через канал TGn с ОСШ 20 дБ. Обнаружьте запуск пакета.

snr = 20;
fadedSig = tgn(txWaveform);
rxWaveform = awgn(fadedSig,snr,0);

startOffset = wlanPacketDetect(rxWaveform,cfgHT.ChannelBandwidth)

startOffset = 1

Пакет обнаруживается на первой выборке полученной формы волны, в частности возвращенный startOffset указывает на смещение нулевых выборок от запуска полученной формы волны.

Обнаружьте полученный пакет 802.11ac, который был задержан. Задайте смещение 25, чтобы начать процесс автокорреляции.

Создайте настройку VHT, возражают и генерируют форму волны передачи.

cfgVHT = wlanVHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgVHT,...
    'WindowTransitionTime',0);

Задержите сигнал путем добавления нулей в запуске. Задайте смещение 25 в течение начала обработки автокорреляции. Обнаружьте запуск пакета.

rxWaveform = [zeros(100,1);txWaveform];
offset = 25;
startOffset = wlanPacketDetect(rxWaveform,cfgVHT.ChannelBandwidth,offset)

startOffset = 48

Вычислите обнаруженный пакет, смещенный путем добавления возвращенного startOffset и входа offset.

pktOffset = offset + startOffset

pktOffset = 73

Смещение от первой выборки полученной формы волны к запуску пакета обнаруживается, чтобы быть 73 выборками. Это крупное приближение смещения запуска пакет полезно для определения, где начать автокорреляцию для первого пакета и для последующих пакетов, когда мультипакетная форма волны передается.

Обнаружьте полученный 802.11a пакет, который был задержан. Никакие нарушения канала не добавляются. Установите входное смещение на 5 и используйте порог, устанавливающий очень близко к 1.

Создайте объект настройки non-HT. Сгенерируйте форму волны передачи.

cfgNonHT = wlanNonHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT,...
    'WindowTransitionTime',0);

Задержите сигнал путем добавления нулей в запуске. Установите начальное смещение 5 и порог очень близко к 1. Обнаружьте задержанный пакет.

rxWaveform = [zeros(20,1);txWaveform];

offset = 5;
threshold = 1-10*eps;
startOffset = wlanPacketDetect(rxWaveform,...
    cfgNonHT.ChannelBandwidth,offset,threshold)

startOffset = 15

Вычислите обнаруженный пакет, смещенный путем добавления возвращенного startOffset и входа offset.

totalOffset = offset + startOffset

totalOffset = 20

Используя порог близко к 1 и неискаженная полученная форма волны увеличивается, точность пакета обнаруживают местоположение. Обнаруженное смещение от первой выборки полученной формы волны к запуску пакета полно решимости быть 20 выборками.

Возвратите статистику решения формы волны WLAN, которая состоит из пять 802.11a пакеты.

Создайте объект настройки non-HT и форму волны с пятью пакетами. Задержите форму волны 4 000 выборок.

cfgNonHT = wlanNonHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT, ...
    'NumPackets',5,'IdleTime',20e-6);

rxWaveform = [zeros(4000,1);txWaveform];

Установка порогового входа к 1, генерирует пакетную статистику решения для целой формы волны и подавляет startOffset вывод. Постройте статистику решения, M.

offset = 0;
threshold = 1;
[startOffset,M] = wlanPacketDetect(rxWaveform,cfgNonHT.ChannelBandwidth,...
    offset,threshold);

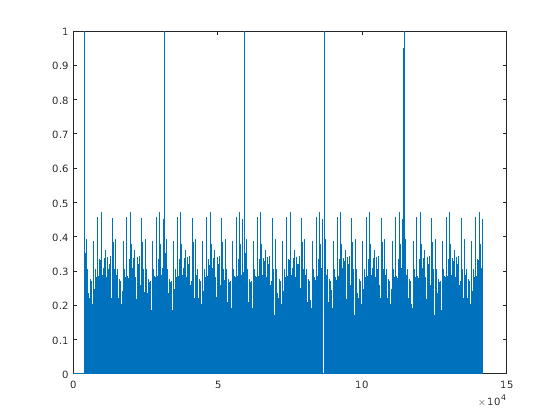

plot(M)

Начиная с threshold = 1, статистические данные решения для целой формы волны включены в вывод M. Статистические данные решения показывают пять peaks. Peaks соответствует первой выборке каждого обнаруженного пакета. Просмотрите startOffset.

startOffset

startOffset =

     []

Возвращенный startOffset пуст, потому что threshold был установлен в 1.
