Сигнал фильтра через 802.11n многопутевой исчезающий канал
Система wlanTGnChannel object™ фильтрует входной сигнал через 802.11n™ (TGn) многопутевой исчезающий канал.
Обработка исчезновения принимает те же параметры для всех ссылок T-by-NR N канала TGn. N T является количеством антенн передачи, и N R является количеством, получают антенны. Каждая ссылка включает все мультипути для той ссылки.
Отфильтровать входной сигнал с помощью многопутевого исчезающего канала TGn:
Создайте объект wlanTGnChannel и установите его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.
tgn = wlanTGnChanneltgn = wlanTGnChannel(Name,Value)tgn = wlanTGnChanneltgn. Этот объект пропускает действительный или комплексный входной сигнал через канал TGn, чтобы получить поврежденный каналом сигнал.
tgn = wlanTGnChannel(Name,Value)tgn, и устанавливает свойства с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, wlanTGnChannel('NumReceiveAntennas',2,'SampleRate',10e6) создает канал TGn с два, получают антенны и частоту дискретизации на 10 МГц.
y = tgn(x)[y,pathGains] = tgn(x)[ также возвращает в y,pathGains] = tgn(x)pathGains усиления пути к каналу TGn базового процесса исчезновения.
Этот синтаксис применяется, когда вы устанавливаете свойство PathGainsOutputPort на true.
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
сброс: Если свойство RandomStream Системного объекта установлено в 'Global stream', функция reset сбрасывает фильтры только. Если вы устанавливаете RandomStream на 'mt19937ar with seed', функция reset также повторно инициализирует поток случайных чисел к значению свойства Seed.
Сгенерируйте форму волны HT и передайте ее через канал TGn SISO. Отобразите спектр результирующего сигнала.
Установите пропускную способность канала и соответствующую частоту дискретизации.
bw = 'CBW40';
fs = 40e6;
Сгенерируйте форму волны HT для канала на 40 МГц.
cfg = wlanHTConfig('ChannelBandwidth',bw);
txSig = wlanWaveformGenerator(randi([0 1],1000,1),cfg);
Создайте канал TGn SISO с потерей пути, и затенение включило.
tgnChan = wlanTGnChannel('SampleRate',fs, ... 'LargeScaleFadingEffect','Pathloss and shadowing');
Передайте форму волны HT через канал.
rxSig = tgnChan(txSig);

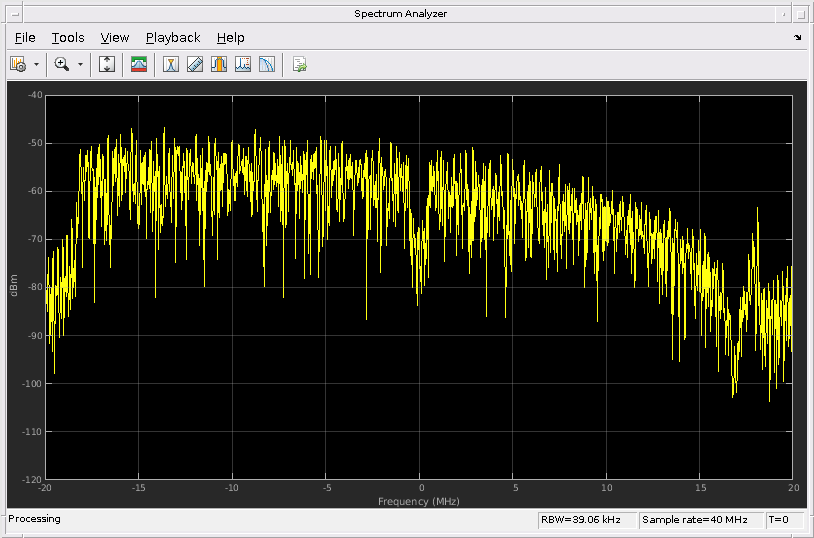

Постройте спектр полученной формы волны.
saScope = dsp.SpectrumAnalyzer('SampleRate',fs,'YLimits',[-120 -40]); saScope(rxSig)
Поскольку потеря пути и затенение включены, полученная степень среднего значения через спектр является приблизительно-60 dBm.
Создайте форму волны HT, имеющую четыре антенны передачи и два пространственно-временных потока.
cfg = wlanHTConfig('NumTransmitAntennas',4,'NumSpaceTimeStreams',2, ... 'SpatialMapping','Fourier'); txSig = wlanWaveformGenerator([1;0;0;1],cfg);
Создайте 4x2 канал MIMO TGn и отключите крупномасштабные исчезающие эффекты.
tgnChan = wlanTGnChannel('SampleRate',20e6, ... 'NumTransmitAntennas',4, ... 'NumReceiveAntennas',2, ... 'LargeScaleFadingEffect','None');
Передайте форму волны передачи через канал.
rxSig = tgnChan(txSig);

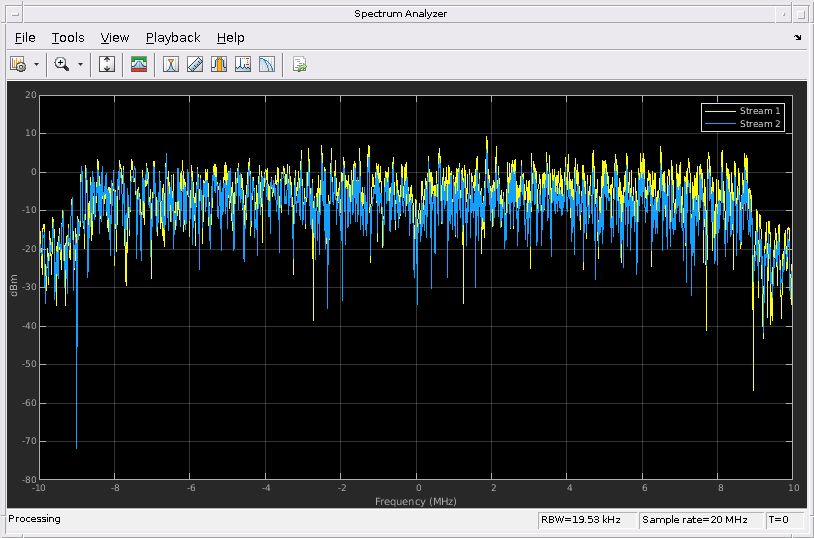

Отобразите спектр двух полученных пространственно-временных потоков.
saScope = dsp.SpectrumAnalyzer('SampleRate',20e6, ... 'ShowLegend',true, ... 'ChannelNames',{'Stream 1','Stream 2'}); saScope(rxSig)
Передайте HT-LTF и поле данных HT через шумное 2x2 канал MIMO. Демодулируйте полученный HT-LTF, чтобы оценить коэффициенты канала. Восстановите данные HT и определите количество битовых ошибок.
Установите пропускную способность канала и соответствующую частоту дискретизации.
bw = 'CBW40';
fs = 40e6;Создайте HT-LTF и поля данных HT, имеющие две антенны передачи и два пространственно-временных потока.
cfg = wlanHTConfig('ChannelBandwidth',bw, ... 'NumTransmitAntennas',2,'NumSpaceTimeStreams',2); txPSDU = randi([0 1],8*cfg.PSDULength,1); txLTF = wlanHTLTF(cfg); txDataSig = wlanHTData(txPSDU,cfg);
Создайте 2x2, канал MIMO TGn с потерей пути и затенением включил.
tgnChan = wlanTGnChannel('SampleRate',fs, ... 'NumTransmitAntennas',2,'NumReceiveAntennas',2, ... 'LargeScaleFadingEffect','None');
Создайте шум канала AWGN, установка SNR = 15 дБ.
chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',... 'SNR',15);
Передайте сигналы через канал TGn и шумовые модели.
rxLTF = chNoise(tgnChan(txLTF)); rxDataSig = chNoise(tgnChan(txDataSig));
Создайте канал AWGN для канала на 40 МГц с шумовой фигурой на 9 дБ. Шумовое отклонение, nVar, равно kTBF, где k является константой Больцманна, T является температурой окружающей среды 290 K, B является пропускной способностью (частота дискретизации), и F является фигурой шума получателя.
nVar = 10^((-228.6 + 10*log10(290) + 10*log10(fs) + 9)/10); awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);
Передайте сигналы через канал.
rxLTF = awgnChan(rxLTF); rxDataSig = awgnChan(rxDataSig);
Демодулируйте HT-LTF. Используйте демодулируемый сигнал оценить коэффициенты канала.
dLTF = wlanHTLTFDemodulate(rxLTF,cfg); chEst = wlanHTLTFChannelEstimate(dLTF,cfg);
Восстановите данные и определите количество битовых ошибок.
rxPSDU = wlanHTDataRecover(rxDataSig,chEst,nVar,cfg); numErr = biterr(txPSDU,rxPSDU)
numErr = 0
[1] Erceg, V., Л. Шумахер, П. Киритси, и др. Модели Канала TGn. Версия 4. IEEE 802.11-03/940r4, май 2004.
[2] Kermoal, J. P. Л. Шумахер, К. Ай. Педерсен, П. Э. Модженсен и Ф. Фредериксен, “Стохастическая Модель Канала Радио MIMO с Экспериментальной Валидацией”. Журнал IEEE на Выбранных областях в Коммуникациях., Издание 20, № 6, август 2002, стр 1211–1226.
