Эта модель в качестве примера показывает способность блока FIFO Read HDRS ресинхронизировать, будучи неоднократно отключенным, а также способность разрешить ошибки такой как тогда, когда сообщение только частично завершено в то время, когда чтение предпринято.

Блок switch чередуется между первыми и последними частями сообщения на последовательных шагах расчета. Это подражает худшему варианту развития событий, где модель обновляет, прежде чем конструкция сообщения завершена. В результате иногда только часть сообщения получена. Второй импульсный генератор поочередно включает и отключает блок FIFO Read HDRS.

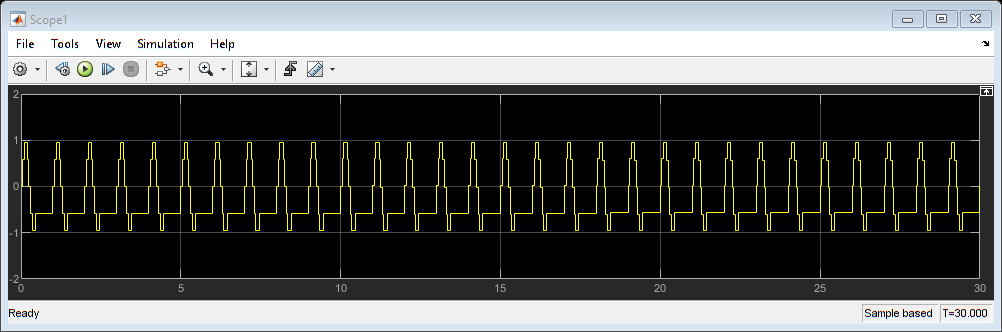

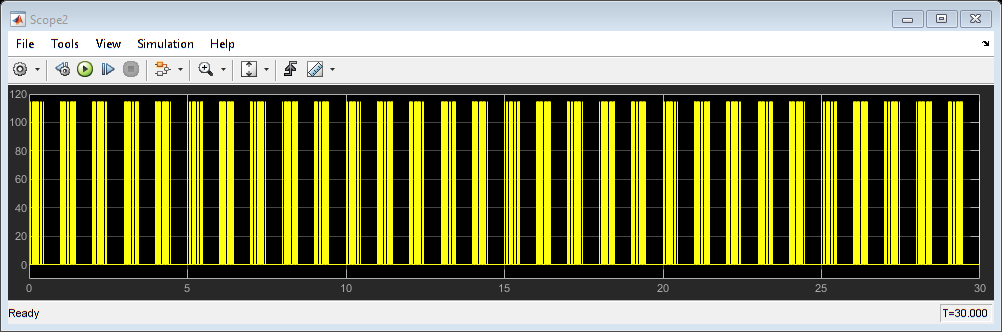

Определите объем 1, изображает в виде графика декодируемые данные о синусоиде, полученные на каждом временном шаге. Когда блок Pulse Generator1 выводит 0, количество от блока FIFO Read HDRS 0. Когда это выводит 1, чтение нагоняет путем выбрасывания дополнительных данных и возвращает последнее полное значение, найденное в FIFO. Определите объем 2, указывает, когда новые данные присутствуют.

open_system(fullfile(matlabroot,'toolbox','rtw','targets','xpc','xpcdemos','xpcserialasciisplit'))
set_param('xpcserialasciisplit','StopTime','30');
sim('xpcserialasciisplit')
