RS-232

Последовательная передача с протоколами RS-232

RS-232 является зрелым протоколом "точка-точка" для последовательной передачи. Используйте блоки RS-232, чтобы связаться с другими устройствами при помощи последовательных портов, встроенных в целевой компьютер. Для получения дальнейшей информации о последовательных портах целевого компьютера, см. документацию изготовителя.

Смотрите последовательную передачу RS-232.

Блоки

ASCII EncodeПреобразуйте значения Simulink в uint8 вектор символов
ASCII DecodeПроанализируйте вектор символов ASCII в значения Simulink
FIFO ReadСчитайте простые потоки данных
FIFO WriteЗапишите простые потоки данных
FIFO Read HDRSСчитайте несколько потоков данных ASCII согласно информации о заголовке
FIFO Read BinaryСчитайте несколько потоков двоичных данных согласно информации о заголовке
RS-232 Send/ReceiveОтправьте и получите данные по последовательному порту Основной платы Системной платы
RS-232 Send/Receive FIFOОтправьте и получите данные по последовательному порту Основной платы Системной платы с FIFO
Modem ControlУправляйте состоянием RTS и DTR строки вывода на последовательном порте
Modem StatusВозвратите состояние строк управления модемом
RS232 StateИнформация о состоянии платы контроля от отправляет/получает блок
ASCII Decode V2Проанализируйте вектор символов ASCII в значения Simulink

Темы

Последовательная передача RS-232

Узнайте о библиотеке Simulink® Real-Time™ для последовательной передачи между целевыми компьютерами и последовательными устройствами.

Драйверы составного объекта RS-232

Чтобы представлять несколько последовательных устройств, используйте составные блоки драйверов системной платы RS-232 Simulink Real-Time.

Популярные примеры

ASCII Encoding/Decoding Loopback Test

ASCII, Кодирующий/Декодирующий Петлевой Тест

Как отправить данные о ASCII по последовательной ссылке.

Открыть скрипт

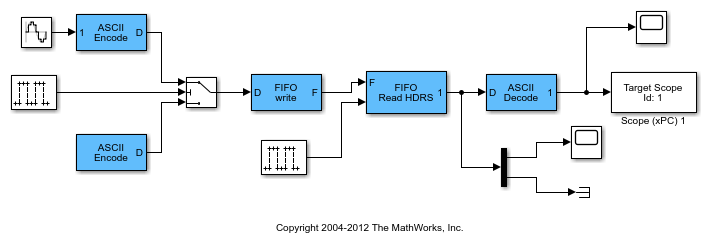

ASCII Encoding/Decoding Resync Loopback Test

ASCII, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест

Модель показывает способность блока FIFO Read HDRS ресинхронизировать, будучи неоднократно отключенным, а также способность разрешить ошибки такой как тогда, когда сообщение только частично завершено в то время, когда чтение предпринято.

Открыть скрипт

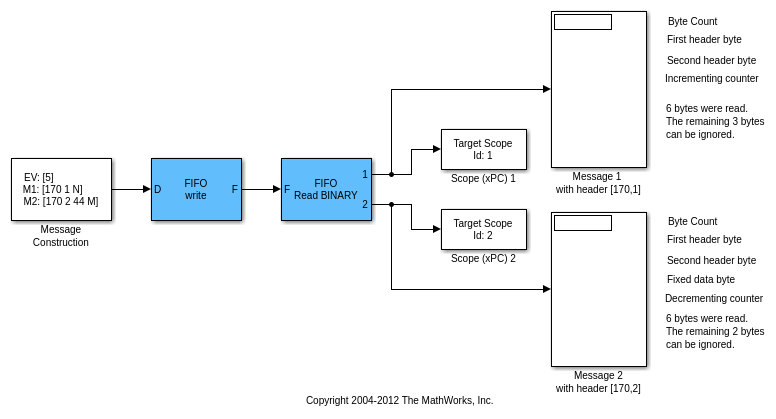

Binary Encoding/Decoding Loopback Test

Двоичный файл, Кодирующий/Декодирующий Петлевой Тест

Как отправить Двоичные данные по последовательной ссылке.

Открыть скрипт

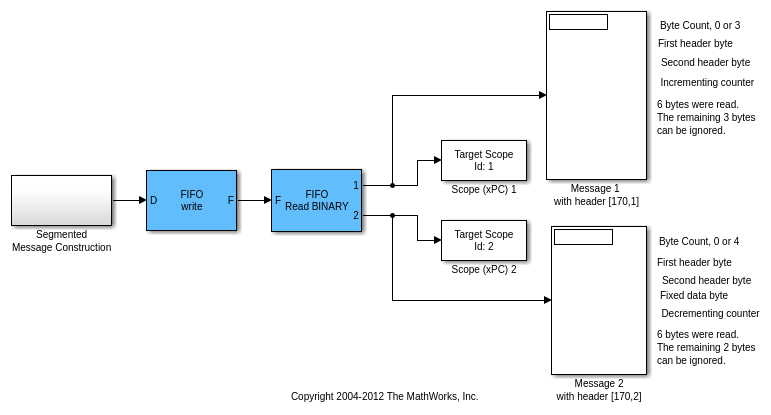

Binary Encoding/Decoding Resync Loopback Test

Двоичный файл, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест

Способность блока FIFO Read BINARY обработать сообщения, которые прерваны и только частично завершенные. Это - 'худший случай' пример, где каждое сообщение прервано.

Открыть скрипт

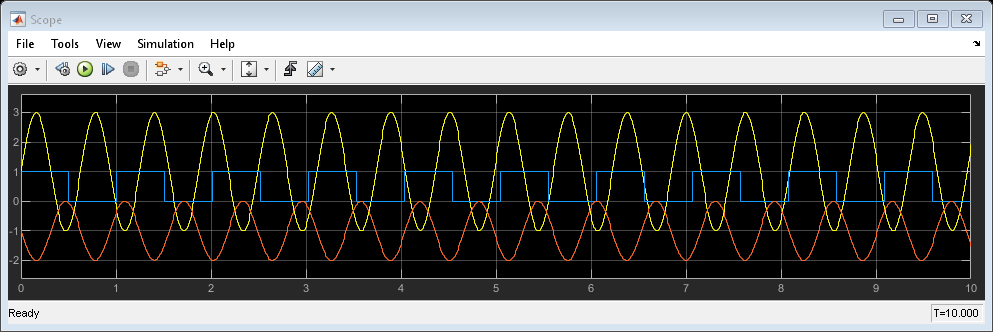

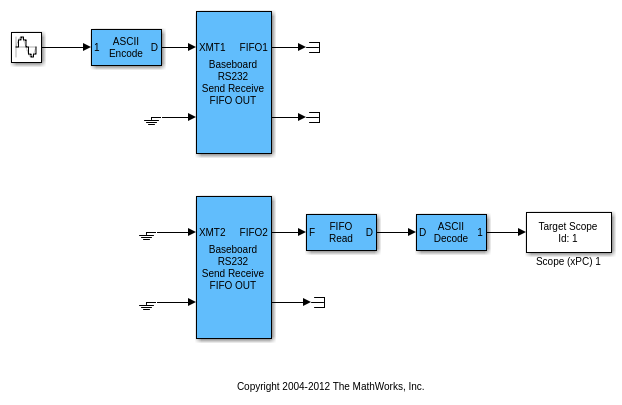

Simple ASCII Encoding/Decoding Loopback Test (With Baseboard Blocks)

Простой ASCII, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Модель показывает, как одно число с плавающей точкой может быть преобразовано в ASCII и передано по последовательной ссылке. Передающий последовательный порт и получающий последовательный порт может быть в той же системе или в различных системах.

Открыть скрипт

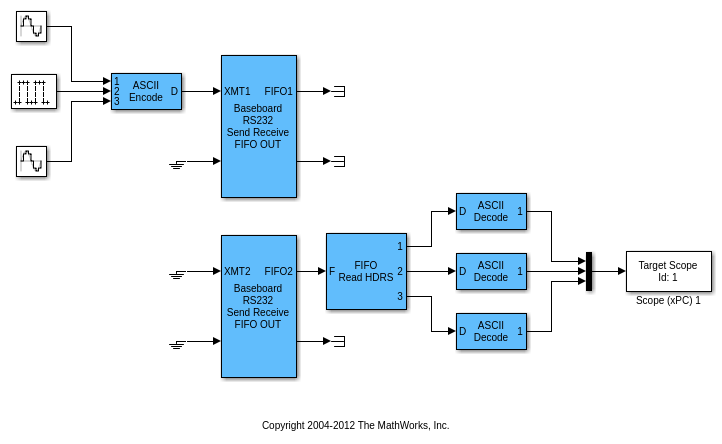

ASCII Encoding/Decoding Loopback Test (With Baseboard Blocks)

ASCII, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Модель показывает, как отправить данные о ASCII по последовательной ссылке.

Открыть скрипт

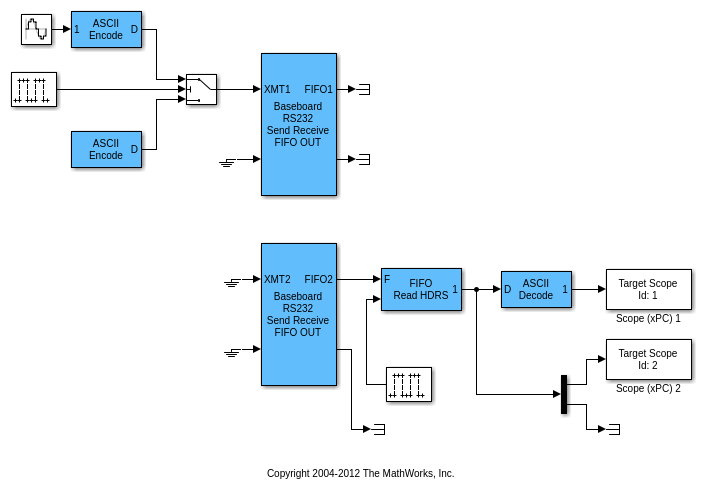

ASCII Encoding/Decoding Resync Loopback Test (With Baseboard Blocks)

ASCII, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест (С Блоками Основной платы)

Способность блока FIFO Read HDRS ресинхронизировать, будучи неоднократно отключенным, а также способность разрешить ошибки такой как тогда, когда сообщение только частично завершено в то время чтение, предпринята.

Открыть скрипт

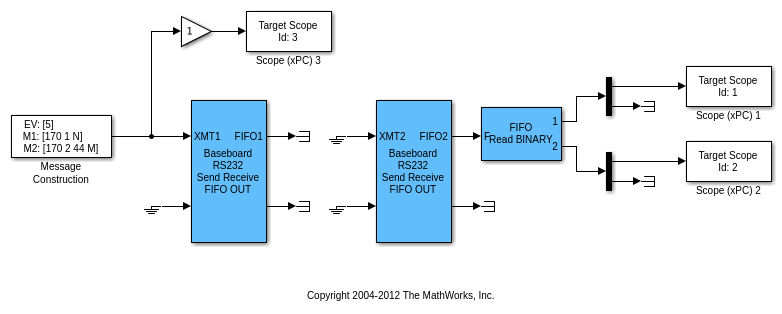

Binary Encoding/Decoding Loopback Test (With Baseboard Blocks)

Двоичный файл, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Как отправить Двоичные данные по последовательной ссылке.

Открыть скрипт

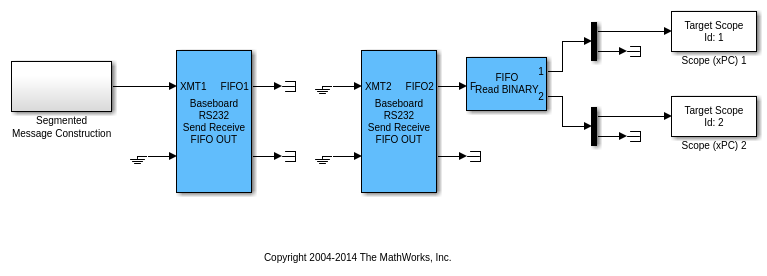

Binary Encoding/Decoding Resync Loopback Test (With Baseboard Blocks)

Двоичный файл, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест (С Блоками Основной платы)

Способность блока FIFO Read BINARY обработать сообщения, которые прерваны и только частично завершенные. Это - 'худший случай' пример, где каждое сообщение прервано.

Открыть скрипт
