nrRateMatchLDPC
Соответствие уровня имеющей малую плотность проверки четности (LDPC)
Описание
out = nrRateMatchLDPC(in,outlen,rv,mod,nLayers)outlen для матрицы входных данных in. Вход rv версия сокращения, mod тип модуляции и nLayers количество слоев передачи. Внутренний буфер, используемый в мягком входе, не имеет никаких пределов размера.
nrRateMatchLDPC включает этапы битного выбора и перемежения заданного для LDPC-закодированных данных и конкатенации блока кода, как задано в Разделах TS 38.212 5.4.2 и 5.5 [1].
Примеры
Выполните соответствие уровня LDPC
Создайте входные данные, соответствующие двум LDPC-закодированным блокам кода длины 3960.
encoded = ones(3960,2);
Выполните соответствие уровня LDPC двух блоков кода к вектору длины 8000. Используйте один слой передачи с модуляцией QPSK и обнулите версию сокращения.
rv = 0;
mod = 'QPSK';
nLayers = 1;
outlen = 8000;
ratematched = nrRateMatchLDPC(encoded,outlen,rv,mod,nLayers);
size(ratematched)ans = 1×2
8000 1

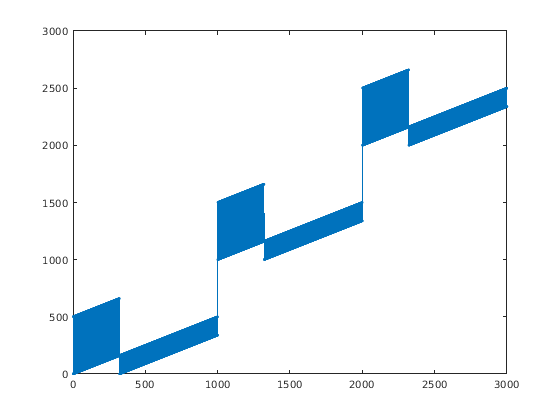

Постройте Выходные местоположения в LDPC соответствующие уровню блоки кода
Создайте LDPC-закодированные входные данные, состоящие из целочисленных пандусов в отдельных блоках кода. Выполните соответствие уровня LDPC блоков кода к вектору длины 3000. Используйте один слой передачи с модуляцией QPSK и обнулите версию сокращения. Постройте местоположения соответствующих уровню выходных данных.
encoded = [0 1000 2000] + (1:66*10)'; rv = 0; mod = 'QPSK'; nLayers = 1; outlen = 3000; out = nrRateMatchLDPC(encoded,outlen,rv,mod,nLayers); plot(out,'.-')
Входные параметры
Выходные аргументы
Ссылки
[1] 3GPP TS 38.212. “NR; Мультиплексирование и кодирование канала”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.
