antenna.Polygon
Создайте многоугольник на плоскости X-Y
Описание
Используйте antenna.Polygon объект создать многоугольную строившую в начале координат форму платы и на плоскости X-Y. Можно использовать antenna.Polygon создать одноуровневые или многослойные антенны с помощью pcbStack.
Создание
Описание
polygon = antenna.Polygon создает многоугольную строившую в начале координат форму платы и на плоскости X-Y.
polygon = antenna.Polygon(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, polygon = antenna.Polygon('Name','mypolygonboard') создает форму платы многоугольника имени 'mypolygonboard'. Заключите каждое имя свойства в кавычки.
Свойства
Функции объекта
add | Булевская переменная объединяет операцию на двух формах |
area | Вычислите область формы в кв. м. |
subtract | Булева операция вычитания на двух формах |
intersect | Булева перекрестная операция на двух формах |
rotate | Вращайте форму об оси и угле |
rotateX | Вращайте форму об Оси X и угле |
rotateY | Вращайте форму об Оси Y и угле |
rotateZ | Вращайте форму об оси Z и угле |
translate | Переместите форму в новое местоположение |
show | Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
Примеры
Создайте и преобразуйте многоугольник
Создайте многоугольник с помощью antenna.Polygon с вершинами в [-1 0 0;-0.5 0.2 0;0 0 0] и просмотрите его.
p = antenna.Polygon('Vertices', [-1 0 0;-0.5 0.2 0;0 0 0])p =
Polygon with properties:
Name: 'mypolygon'
Vertices: [3x3 double]

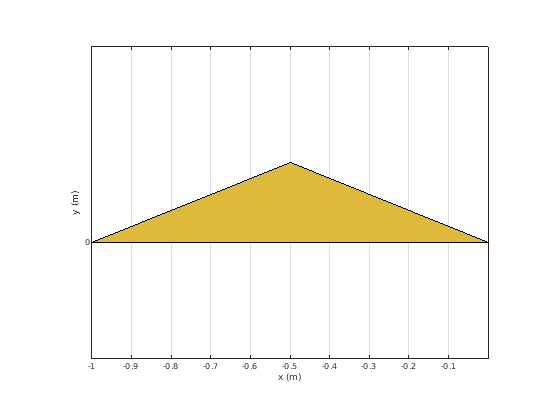

show(p)
axis equal
Поймайте в сети многоугольник и просмотрите его.
mesh(p,0.2)

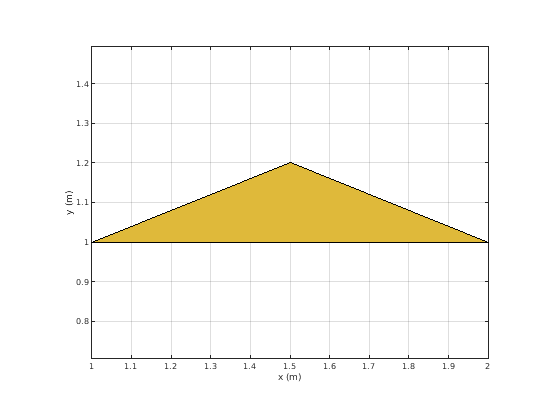

Переместите многоугольник в новое местоположение на плоскости X-Y.
translate(p,[2,1,0])
axis equal
