impedance
Входной импеданс антенны; отсканируйте импеданс массива
Синтаксис
Описание
impedance( вычисляет и строит импеданс сканирования указанного элемента антенны в массиве.array,frequency,elementnumber)
z = impedance(array,frequency,elementnumber)
Примеры

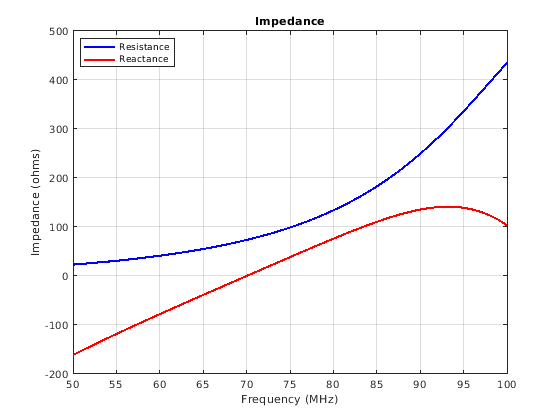

Вычислите и постройте импеданс антенны
Вычислите и постройте импеданс плоской дипольной антенны по частотному диапазону 50 МГц - 100 МГц.
h = dipole; impedance (h,50e6:1e6:100e6);
Вычислите импеданс сканирования массива
Вычислите импеданс сканирования линейной матрицы по умолчанию по частотному диапазону 50 МГц к 100 МГц.
h = linearArray; z = impedance(h,50e6:1e6:100e6)
z = 51×2 complex
102 ×
0.2892 - 1.7385i 0.2892 - 1.7385i
0.3005 - 1.6573i 0.3005 - 1.6573i
0.3119 - 1.5778i 0.3119 - 1.5778i
0.3237 - 1.4999i 0.3237 - 1.4999i
0.3357 - 1.4233i 0.3357 - 1.4233i
0.3479 - 1.3481i 0.3479 - 1.3481i
0.3605 - 1.2740i 0.3605 - 1.2740i
0.3734 - 1.2009i 0.3734 - 1.2009i
0.3866 - 1.1287i 0.3866 - 1.1287i
0.4002 - 1.0573i 0.4002 - 1.0573i
⋮
