patternAzimuth

Шаблон азимута антенны или массива

свернуть все на странице

Синтаксис

patternAzimuth(object,frequency,elevation)
patternAzimuth(object,frequency,elevation,Name,Value)
directivity = patternAzimuth(object,frequency,elevation)
directivity = patternAzimuth(object,frequency,elevation,'Azimuth')

Описание

пример

patternAzimuth(object,frequency,elevation) строит 2D диаграмму направленности антенны или объекта массивов по заданной частоте. Значения по умолчанию значений вертикального изменения, чтобы обнулить, если не заданный.

пример

patternAzimuth(object,frequency,elevation,Name,Value) дополнительные опции использования заданы одним или несколькими Name,Value парные аргументы.

directivity = patternAzimuth(object,frequency,elevation) возвращает направленность антенны или объекта массивов по заданной частоте. Значения по умолчанию значений вертикального изменения, чтобы обнулить, если не заданный.

directivity = patternAzimuth(object,frequency,elevation,'Azimuth') дополнительные опции использования заданы одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

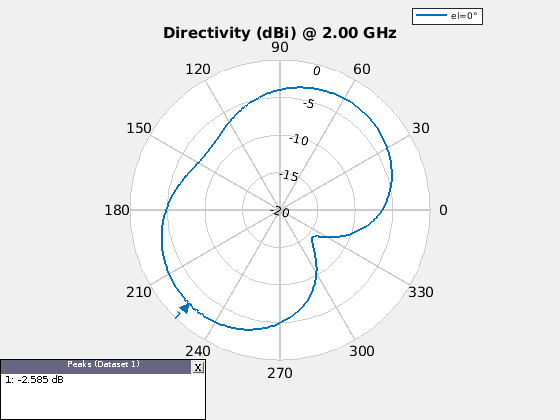

Вычислите и постройте диаграмму направленности азимута спиральной антенны на уровне 2 ГГц.

h = helix;
patternAzimuth(h,2e9);

Скрипт Open Live Script

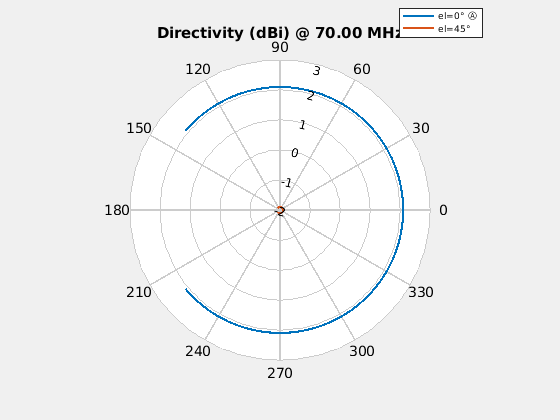

Вычислите и постройте диаграмму направленности азимута дипольной антенны на уровне 70 МГц в значениях вертикального изменения 0 и 45.

 d = dipole;
 patternAzimuth(d,70e6,[0 45],'Azimuth',-140:5:140);

Входные параметры

свернуть все

Антенна или объект массивов, заданный как скалярный указатель.

Частота раньше вычисляла распределение заряда, заданное как скаляр в Гц.

Пример: 70e6

Типы данных: double

Угловые значения вертикального изменения, заданные как вектор в градусах.

Пример: [0 45]

Типы данных: double

Углы азимута антенны, заданной как разделенная запятой пара, состоящая из 'Azimuth' и вектор в градусах.

Пример: 'Azimuth',2:2:340

Типы данных: double

Выходные аргументы

свернуть все

Антенна или направленность массивов, возвращенная как матрица в dBi. Матричный размер является продуктом количества значений вертикального изменения и количества значений азимута.
