Модулируйте данные с помощью APSK с неравным количеством точек созвездия на каждом круге.

Задайте векторы для порядка модуляции и кольцевых радиусов PSK. Сгенерируйте данные для точек созвездия.

M = [4 8 20];
radii = [0.3 0.7 1.2];
modOrder = sum(M);
x = 0:modOrder-1;

Примените модуляцию APSK к данным.

y = apskmod(x,M,radii);

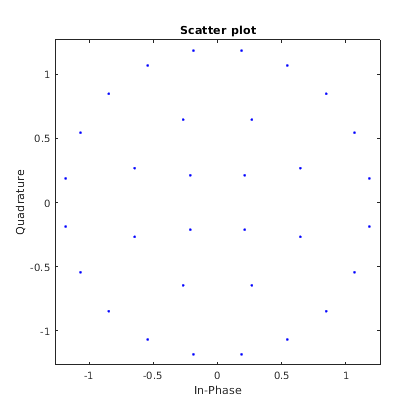

Постройте получившееся созвездие с помощью графика рассеивания.

scatterplot(y)

Модулируйте случайную последовательность данных с помощью APSK с нулевым смещением фазы для внутреннего круга и смещением фазы пи/6 для внешнего круга.

Задайте векторы для порядка модуляции, кольцевых радиусов PSK и кольцевого смещения фазы PSK. Сгенерируйте случайные данные.

M = [8 8];
modOrder = sum(M);
radii = [0.5 1];
phOff = [0 pi/6];

x = randi([0 modOrder-1],100,1);

Примените модуляцию APSK к данным.

y = apskmod(x,M,radii,phOff);

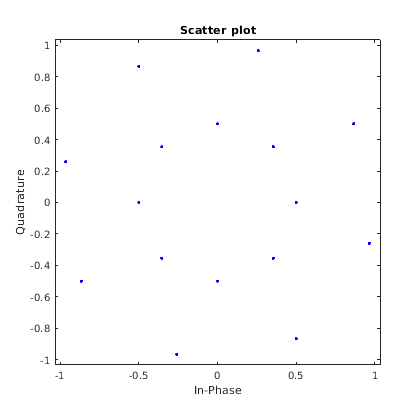

Постройте получившееся созвездие с помощью графика рассеивания и наблюдайте перемещение фазы между кругами созвездия.

scatterplot(y)

Постройте созвездия APSK для серых и пользовательских отображений символа.

Задайте векторы для порядка модуляции и кольцевых радиусов PSK. Сгенерируйте битные данные для точек созвездия.

M = [8 8];
modOrder = sum(M);
radii = [0.5 1.5];
x = 0:modOrder-1;
xBit = de2bi(x);

Примените модуляцию APSK к данным с помощью смещения фазы по умолчанию. Начиная со значений элемента для M равны, и значения элемента для смещения фазы равны, значения по умолчанию отображения символа к 'gray'. Двоичный вход используется, чтобы подсветить природу Грэя отображения созвездия. Постройте созвездие.

y = apskmod(xBit,M,radii,'PlotConstellation',true,'InputType','bit');

Создайте пользовательский вектор отображения символа. Это пользовательское отображение, оказывается, другой Грэй, сопоставляющий.

cmap = [0;1;9;8;12;13;5;4;2;3;11;10;14;15;7;6];

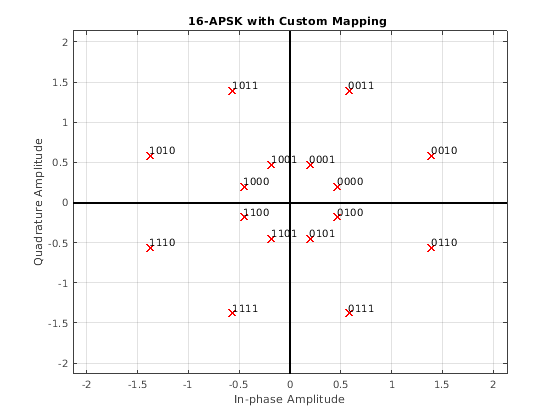

Примените модуляцию APSK с пользовательским отображением символа. Постройте созвездие. Двоичный вход используется, чтобы подсветить, что пользовательское отображение задает различное отображение символа Грэя.

z = apskmod(xBit,M,radii,'SymbolMapping',cmap,'PlotConstellation',true,'InputType','bit');

Модулируйте случайную последовательность битов с помощью APSK, и выходные данные вводят single. Передайте сигнал через шумный канал и отобразите схему созвездия.

Задайте векторы для порядка модуляции и кольцевых радиусов PSK. Сгенерируйте случайные двоичные данные.

M = [8 12 20 24];
radii = [0.8 1.2 2 2.5];
bitsPerSym = log2(sum(M));

x = randi([0 1],2000*bitsPerSym,1);

Примените модуляцию APSK к данным и используйте пару "имя-значение", чтобы вывести как тип данных single.

y = apskmod(x,M,radii,'InputType','bit','OutputDataType','single');

Пройдите через канал AWGN с ОСШ на 25 дБ.

yrec = awgn(y,25,'measured');

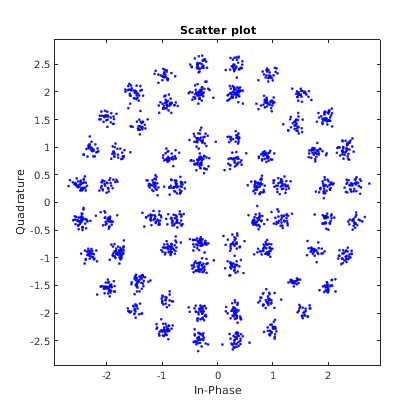

Постройте полученное созвездие как график рассеивания.

scatterplot(yrec)
