comm.EVM

Измерьте величину вектора ошибок

Описание

comm.EVM (величина вектора ошибок), Система object™ измеряет модулятор или производительность демодулятора сигнала, которому повреждают.

Измерять величину вектора ошибок:

Задайте и настройте свой объект EVM. Смотрите Конструкцию.
Вызовите step измерять модулятор или производительность демодулятора согласно свойствам comm.EVM. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системным объектом, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

EVM = comm.EVM создает объект величины вектора ошибок, EVM. Этот объект измеряет сумму нарушения в модулируемом сигнале.

EVM = comm.EVM(Name,Value) создает EVM объект с каждым заданным набором свойств к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

Пример: EVM = comm.EVM('ReferenceSignalSource','Estimated from reference constellation') создает объект, EVM, это измеряет RMS EVM полученного сигнала при помощи ссылочного созвездия.

Свойства

`Normalization`	Метод нормализации Метод нормализации используется в вычислении EVM, заданном как одно из следующего: `'Average reference signal power'` (значение по умолчанию), `'Average constellation power'`, или `'Peak constellation power'`.
`AverageConstellationPower`	Средняя степень созвездия Средняя степень созвездия, заданная в ваттах как положительный действительный скаляр. Это свойство доступно когда `Normalization` `'Average constellation power'`. Значением по умолчанию является `1`.
`PeakConstellationPower`	Пиковая степень созвездия Пиковая степень созвездия, заданная в ваттах как положительный действительный скаляр. Это свойство доступно когда `Normalization` `'Peak constellation power'`. Значением по умолчанию является `1`.
`ReferenceSignalSource`	Ссылочный источник сигнала Ссылочный источник сигнала, заданный как любой `'Input port'` (значение по умолчанию) или `'Estimated from reference constellation'`. Чтобы обеспечить сигнал прямой ссылки, против которого измеряется входной сигнал, устанавливает это свойство на `'Input port'`. Чтобы измерить EVM входного сигнала против ссылочного созвездия, установите это свойство на `'Estimated from reference constellation'`.
`ReferenceConstellation`	Ссылочное созвездие Ссылочное созвездие, заданное как вектор. Это свойство доступно когда `ReferenceSignalSource` свойством является `'Estimated from reference constellation'`. Значением по умолчанию является `[0.7071 - 0.7071i; -0.7071 - 0.7071i; -0.7071 + 0.7071i; 0.7071 + 0.7071i]`, который соответствует стандартному созвездию QPSK. Можно вывести точки созвездия при помощи функций модуляции или объектов. Например, чтобы вывести ссылочное созвездие для 16-QAM сигнала, можно использовать `qammod(0:15,16)`.
`MeasurementIntervalSource`	Источник интервала измерения Источник интервала измерения, заданный как одно из следующего: `'Input length'` (значение по умолчанию), `'Entire history'`, `'Custom'`, или `'Custom with periodic reset'`. Это свойство влияет на RMS и максимальный EVM выходные параметры только. Чтобы вычислить EVM использование только текущих выборок, установите это свойство на `'Input length'`. Чтобы вычислить EVM для всех выборок, установите это свойство на `'Entire history'`. Чтобы вычислить EVM на интервале, вы задаете и использовать раздвижное окно, установить это свойство на `'Custom'`. Чтобы вычислить EVM на интервале, вы задаете и сбрасывать объект каждый раз, когда интервал измерения заполнен, установите это свойство на `'Custom with periodic reset'`.
`MeasurementInterval`	Интервал измерения Интервал измерения, на котором вычисляется EVM, задал в выборках как действительное положительное целое число. Это свойство доступно когда `MeasurementIntervalSource` `'Custom'` или `'Custom with periodic reset'`. Значением по умолчанию является `100`.
`AveragingDimensions`	Усреднение размерностей Усреднение размерностей, заданных как положительный целочисленный или вектор-строка из положительных целых чисел. Это свойство определяет размерности, по которым выполняется усреднение. Например, к среднему значению через строки, устанавливает это свойство на `2`. Значением по умолчанию является `1`. Переменный размер поддержки объектов вводит по размерностям, в которых происходит усреднение. Однако входной размер для неусредненных размерностей должен остаться постоянным между `step` вызовы. Например, если вход имеет размер `[4 3 2]` и `Averaging dimensions` `[1 3]`, выходным размером является `[1 3 1]`, и второе измерение должно остаться фиксированным в `3`.
`MaximumEVMOutputPort`	Максимальный выходной порт измерения EVM Максимальный выходной порт измерения EVM, заданный как логический скаляр. Чтобы создать выходной порт для максимальных измерений EVM, установите это свойство на `true`. Значением по умолчанию является `false`.
`XPercentileEVMOutputPort`	X- выходной порт измерения EVM X - процентиль выходной порт измерения EVM, заданный как логический скаляр. Чтобы создать выходной порт для X - процентиль измерения EVM, установите это свойство на `true`. X - процентиль, которую сохраняют измерения EVM, пока вы не сбрасываете объект. Эти измерения вычисляются при помощи всех входных кадров начиная с последнего сброса. Значением по умолчанию является `false`.
`XPercentileValue`	X- значение процентили X- значение процентили, ниже который % X падения измерений EVM, заданного как действительный скаляр от `0` к `100`. Это свойство доступно когда `XPercentileEVMOutputPort` `true`. Значением по умолчанию является `95`.
`SymbolCountOutputPort`	Выходной порт количества символа Выходной порт количества символа, заданный как логический скаляр. Выводить количество накопленных символов раньше вычисляло X - процентиль измерения EVM, устанавливало это свойство на `true`. Это свойство доступно когда `XPercentileEVMOutputPort` `true`. Значением по умолчанию является `false`.

Методы

сброс	Сбросьте состояния объекта измерения EVM
шаг	Измерьте величину вектора ошибок

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

развернуть все

Измерьте EVM шумного 16-QAM модулируемого сигнала

Скрипт Open Live Script

Создайте объект EVM. Сконфигурируйте его с помощью пар "имя-значение", чтобы вывести максимальный EVM, 90-ю процентиль EVM и количество символа.

evm = comm.EVM('MaximumEVMOutputPort',true,...
    'XPercentileEVMOutputPort',true, 'XPercentileValue',90,...
    'SymbolCountOutputPort',true);

Сгенерируйте случайные символы данных. Примените 16-QAM модуляцию. Модулируемый сигнал служит ссылкой для последующих измерений EVM.

data = randi([0 15],1000,1);
refSym = qammod(data,16,'UnitAveragePower',true);

Передайте модулируемый сигнал через канал AWGN.

rxSym = awgn(refSym,20);

Измерьте EVM сигнала с шумом.

[rmsEVM,maxEVM,pctEVM,numSym] = evm(refSym,rxSym)

rmsEVM = 9.8775

maxEVM = 26.8385

pctEVM = 14.9750

numSym = 1000

Оценка полученный EVM

Скрипт Open Live Script

Сгенерируйте отфильтрованные данные QAM и передайте их через канал AWGN. Вычислите коэффициент ошибок символа и оцените EVM полученного сигнала.

Создайте канал и отфильтруйте Систему objects™.

M = 16;
refConst = qammod(0:M-1,M);
channel = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',...
    'SNR',15,'SignalPower',10);

txfilter = comm.RaisedCosineTransmitFilter('OutputSamplesPerSymbol',4);
rxfilter = comm.RaisedCosineReceiveFilter('InputSamplesPerSymbol',4, ...
    'DecimationFactor',4);

Создайте объект EVM к выходу RMS и максимальным измерениям EVM.

evm = comm.EVM('MaximumEVMOutputPort',true, ...
    'ReferenceSignalSource','Estimated from reference constellation', ...
    'ReferenceConstellation',refConst);

Создайте коэффициент ошибок, возражают и составляют задержку сигнала через передачу и получают фильтры. Для фильтра групповая задержка равна 1/2 FilterSpanInSymbols свойство.

rxd = (txfilter.FilterSpanInSymbols + rxfilter.FilterSpanInSymbols)/2;
errorRate = comm.ErrorRate('ReceiveDelay',rxd);

Выполните следующие операции канала:

Сгенерируйте случайные символы данных.
Примените 16-QAM модуляцию.
Пропустите модулируемые данные через повышенный косинус фильтр Tx.
Передайте переданный сигнал через канал AWGN.
Пропустите полученные данные через повышенный косинус фильтр Rx.
Демодулируйте отфильтрованные данные.

txData = randi([0 15],1000,1);
modData = qammod(txData,M);
txSig = txfilter(modData);
rxSig = channel(txSig);
filtSig = rxfilter(rxSig);
rxData = qamdemod(filtSig,M);

Вычислите ошибочную статистику и отобразите коэффициент ошибок символа.

errStats = errorRate(txData,rxData);
symErrRate = errStats(1)

symErrRate = 0.0222

Измерьте и отобразите полученную RMS EVM и максимальные значения EVM. Примите задержку фильтра во внимание путем удаления первого rxd+1 символы. Поскольку существуют ошибки символа, EVM не может быть полностью точным.

[rmsEVM,maxEVM] = evm(filtSig(rxd+1:end))

rmsEVM = 17.2966

maxEVM = 40.1595

Измерьте EVM Используя ссылочное созвездие

Скрипт Open Live Script

Сгенерируйте случайные символы данных и примените модуляцию 8-PSK.

d = randi([0 7],2000,1);
txSig = pskmod(d,8,pi/8);

Передайте модулируемый сигнал через канал AWGN.

rxSig = awgn(txSig,30);

Создайте объект EVM. Измерьте RMS EVM использование переданного сигнала как ссылка.

evm = comm.EVM;
rmsEVM1 = evm(txSig,rxSig);

Выпустите объект EVM. Сконфигурируйте объект оценить EVM полученного сигнала против ссылочного созвездия.

release(evm)
evm.ReferenceSignalSource = 'Estimated from reference constellation';
evm.ReferenceConstellation = pskmod(0:7,8,pi/8);

Измерьте RMS EVM использование только полученного сигнала как вход. Проверьте, что это совпадает с результатом, полученным при использовании ссылочного сигнала.

rmsEVM2 = evm(rxSig);
[rmsEVM1 rmsEVM2]

ans = 1×2

    3.1524    3.1524

Измерьте EVM Используя пользовательский интервал измерения

Скрипт Open Live Script

Измерьте EVM шумного сигнала 8-PSK использование двух типов пользовательских интервалов измерения. Отобразите результаты.

Определите номер систем координат, M, и количество подкадров на систему координат, K.

M = 2;
K = 5;

Определите номер символов в подкадре. Вычислите соответствующую длину системы координат.

sfLen = 100;
frmLen = K*sfLen

frmLen = 500

Создайте объект EVM. Сконфигурируйте объект использовать пользовательский интервал измерения, равный длине системы координат.

evm1 = comm.EVM('MeasurementIntervalSource','Custom', ...
    'MeasurementInterval',frmLen);

Сконфигурируйте объект измерить EVM использование созвездия ссылки 8-PSK.

evm1.ReferenceSignalSource = 'Estimated from reference constellation';
evm1.ReferenceConstellation = pskmod(0:7,8,pi/8);

Создайте объект EVM и сконфигурируйте его, используют интервал измерения с 500 символами с периодическим сбросом. Сконфигурируйте объект измерить EVM использование созвездия ссылки 8-PSK.

evm2 = comm.EVM('MeasurementIntervalSource','Custom with periodic reset', ...
    'MeasurementInterval',frmLen);
evm2.ReferenceSignalSource = 'Estimated from reference constellation';
evm2.ReferenceConstellation = pskmod(0:7,8,pi/8);

Инициализируйте массивы сигнала к шуму и EVM.

rmsEVM1 = zeros(K,M);
rmsEVM2 = zeros(K,M);
snrdB = zeros(K,M);

Измерьте EVM для шумного сигнала 8-PSK, использующего оба объекта. ОСШ увеличивается на 1 дБ от подкадра до подкадра. Для evm1, 500 новых символов используются для расчета оценка. В этом случае раздвижное окно используется так, чтобы целый кадр данных всегда обрабатывался. Для evm2, символы очищены каждый раз, когда с новой системой координат сталкиваются.

for m = 1:M
    for k = 1:K
        data = randi([0 7],sfLen,1);
        txSig = pskmod(data,8,pi/8);
        snrdB(k,m) = k+(m-1)*K+7;
        rxSig = awgn(txSig,snrdB(k,m));
        rmsEVM1(k,m) = evm1(rxSig);
        rmsEVM2(k,m) = evm2(rxSig);
    end
end

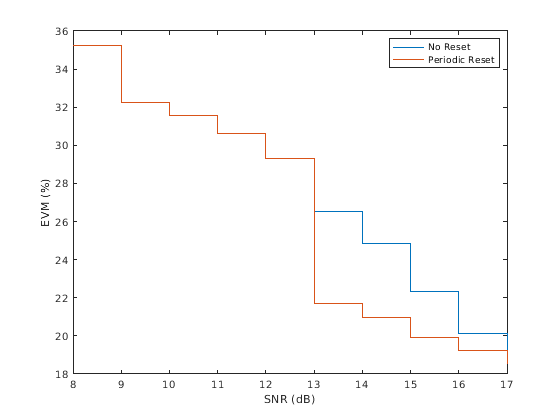

Отобразитесь EVM измерил использование двух подходов. Работа с окнами, используемая в первом случае, обеспечивает усреднение через подкадры. Во втором случае, сброс объекта EVM после первой системы координат так, чтобы расчетные значения EVM более точно отразили текущий ОСШ.

stairs(snrdB(:),[rmsEVM1(:) rmsEVM2(:)])
xlabel('SNR (dB)')
ylabel('EVM (%)')
legend('No Reset','Periodic Reset')

Измерьте EVM через различные размерности

Скрипт Open Live Script

Создайте модулятор OFDM и объекты демодулятора.

ofdmmod = comm.OFDMModulator('FFTLength',32,'NumSymbols',4);
ofdmdemod = comm.OFDMDemodulator('FFTLength',32,'NumSymbols',4);

Определите количество поднесущих и символов в сигнале OFDM.

ofdmDims = info(ofdmmod);
numSC = ofdmDims.DataInputSize(1)

numSC = 21

numSym = ofdmDims.DataInputSize(2)

numSym = 4

Сгенерируйте случайные символы и примените модуляцию QPSK.

msg = randi([0 3],numSC,numSym);
modSig = pskmod(msg,4,pi/4);

OFDM модулируют сигнал QPSK. Передайте сигнал через канал AWGN. Демодулируйте сигнал с шумом.

txSig = ofdmmod(modSig);
rxSig = awgn(txSig,10,'measured');
demodSig = ofdmdemod(rxSig);

Создайте объект EVM, где результат усреднен по поднесущим. Измерьте EVM. Существует четыре записи, соответствующие каждому из 4 символов OFDM.

evm = comm.EVM('AveragingDimensions',1);
rmsEVM = evm(demodSig,modSig)

rmsEVM = 1×4

   27.4354   23.6279   22.6772   23.1699

Перезапишите объект EVM, где результат усреднен по символам OFDM. Измерьте EVM. Существует 21 запись, соответствующая каждой из этой 21 поднесущей.

evm = comm.EVM('AveragingDimensions',2);
rmsEVM = evm(demodSig,modSig)

rmsEVM = 21×1

   28.8225
   17.8536
   18.6809
   20.8872
   22.3532
   24.7197
   30.1954
   33.4899
   36.2847
   21.4230
      ⋮

Измерьте EVM и среднее значение и по поднесущим и по символам OFDM.

evm = comm.EVM('AveragingDimensions',[1 2]);
rmsEVM = evm(demodSig,modSig)

rmsEVM = 24.2986

Постройте изменяющийся во времени EVM для сигнала OFDM

Открыть скрипт

Вычислите и постройте EVM сигнала OFDM. Сигнал состоит из двух пакетов, разделенных интервалом.

Создайте Системные объекты к:

OFDM модулируют сигнал
Введите шум фазы
Постройте изменяющиеся во времени сигналы

ofdmmod = comm.OFDMModulator('FFTLength',256,'NumSymbols',2);

pnoise = comm.PhaseNoise('Level',-60,'FrequencyOffset',20,'SampleRate',1000);

tscope = dsp.TimeScope('YLabel','EVM (%)','YLimits',[0 40], ...
    'SampleRate',1000,'TimeSpan',1.2, ...
    'ShowGrid',true);

Создайте объект EVM. Чтобы сгенерировать изменяющуюся во времени оценку EVM, установите AveragingDimensions свойство к 2.

evm = comm.EVM('MaximumEVMOutputPort',false, ...
    'ReferenceSignalSource','Input port', ...
    'AveragingDimensions',2);

Определите размерности входных данных модулятора OFDM.

modDims = info(ofdmmod)

modDims =

  struct with fields:

    DataInputSize: [245 2]
       OutputSize: [544 1]

Создайте модулируемые QPSK случайные данные для первого пакета. Примените модуляцию OFDM.

data = randi([0 3],modDims.DataInputSize);
qpskSig = pskmod(data,4,pi/4);
txSig1 = ofdmmod(qpskSig);

Создайте второй пакет данных.

data = randi([0 3],modDims.DataInputSize);
qpskSig = pskmod(data,4,pi/4);
txSig2 = ofdmmod(qpskSig);

Конкатенация этих двух пакетов и включает интервал, в котором ничто не передается.

txSig = [txSig1; zeros(112,1); txSig2];

Примените амплитуду I/Q и разбаланс фазы к переданному сигналу.

rxSigIQimb = iqimbal(txSig,2,5);

Примените шум фазы.

rxSig = pnoise(rxSigIQimb);

Измерьте EVM полученного сигнала и постройте его изменяющийся во времени EVM.

e = evm(txSig,rxSig);
tscope(e)

Алгоритмы

И блок EVM и объект EVM предоставляют три метода нормализации. Можно нормировать измерения согласно средней степени ссылочного сигнала, средней степени созвездия или пиковой степени созвездия. Различные промышленные стандарты следуют одному из этих методов нормализации.

Блок или объект вычисляют RMS значение EVM по-другому для каждого метода нормализации.

Метод нормализации EVM	Алгоритм
Ссылочный сигнал	$E V M_{R M S} = \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{\frac{1}{N} \sum_{k = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}} * 100$
Средняя степень	${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{в среднем}}}$
Пиковая мощность	${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Метод нормализации EVM

Алгоритм

Ссылочный сигнал

$E V M_{R M S} = \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{\frac{1}{N} \sum_{k = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}} * 100$

Средняя степень

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{в среднем}}}$

Пиковая мощность

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Где:

_ek = $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
_Ik = Синфазное измерение k th символ в пакете
_Qk = измерение фазы Quadrature k th символ в пакете
N = длина Входного вектора
_Pavg = значение для Average constellation power
_Pmax = значение для Peak constellation power
_Ik и _Qk представляют идеальные (ссылочные) значения. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) символы.

Макс. EVM является максимальным значением EVM в системе координат или ${EVM}_{max} = max_{k \in [1, ..., N]} {{EVM}_{k}},$ где k является k th символ в пакете длины N.

Определение для _EVMk варьируется, в зависимости от которого метода нормализации вы выбираете для вычислительных измерений. Блок или поддержка объектов эти алгоритмы.

Нормализация EVM	Алгоритм
Ссылочный сигнал	$E V M_{k} = \sqrt{\frac{e_{k}}{\frac{1}{N} \sum_{k = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}} * 100$
Средняя степень	${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{в среднем}}}$
Пиковая мощность	${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

Нормализация EVM

Алгоритм

Ссылочный сигнал

$E V M_{k} = \sqrt{\frac{e_{k}}{\frac{1}{N} \sum_{k = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}} * 100$

Средняя степень

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{в среднем}}}$

Пиковая мощность

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

Блок или объект вычисляют X - процентиль EVM путем создания гистограммы всех входящих значений _EVMk. Выход вводит значение EVM, ниже которого падает X % значений EVM.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Смотрите также

comm.ACPR | comm.CCDF | comm.MER

Документация

comm.EVM

Описание

Примечание

Конструкция

Свойства

Методы

Примеры

Измерьте EVM шумного 16-QAM модулируемого сигнала

Оценка полученный EVM

Измерьте EVM Используя ссылочное созвездие

Измерьте EVM Используя пользовательский интервал измерения

Измерьте EVM через различные размерности

Постройте изменяющийся во времени EVM для сигнала OFDM

Алгоритмы

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Представленный в R2012a

Документация Communications Toolbox

Поддержка

Документация

comm.EVM

Описание

Примечание

Конструкция

Свойства

Методы

Примеры

Измерьте EVM шумного 16-QAM модулируемого сигнала

Оценка полученный EVM

Измерьте EVM Используя ссылочное созвездие

Измерьте EVM Используя пользовательский интервал измерения

Измерьте EVM через различные размерности

Постройте изменяющийся во времени EVM для сигнала OFDM

Алгоритмы

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Представленный в R2012a

Документация Communications Toolbox

Поддержка

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
