pammod
Импульсная амплитудная модуляция
Синтаксис
y = pammod(x,M)
y = pammod(x,M,ini_phase)
y = pammod(x,M,ini_phase,symbol_order)
Описание
y = pammod(x,M) выводит комплексный конверт y из модуляции сообщения сигнализируют о x использование импульсной амплитудной модуляции. M размер алфавита. Сигнал сообщения должен состоять из целых чисел между 0 и M-1. Модулируемый сигнал имеет минимальное Евклидово расстояние 2. Если x матрица с несколькими строками, функциональные процессы столбцы независимо.
y = pammod(x,M,ini_phase) задает начальную фазу модулируемого сигнала в радианах.
y = pammod(x,M,ini_phase,symbol_order) задает, как функция присваивает двоичные слова соответствующим целым числам. Если symbol_order установлен в 'bin' (значение по умолчанию), функция использует естественное двоично кодированное упорядоченное расположение. Если symbol_order установлен в 'gray', это использует упорядоченное расположение созвездия Грэя.
Примеры
Модулируйте символы данных с PAM
Сгенерируйте случайные символы данных и примените импульсную амплитудную модуляцию.
Установите порядок модуляции.
M = 8;
Сгенерируйте случайные целые числа и примените модуляцию PAM, имеющую начальную фазу /4.
data = randi([0 M-1],100,1); modData = pammod(data,M,pi/4);

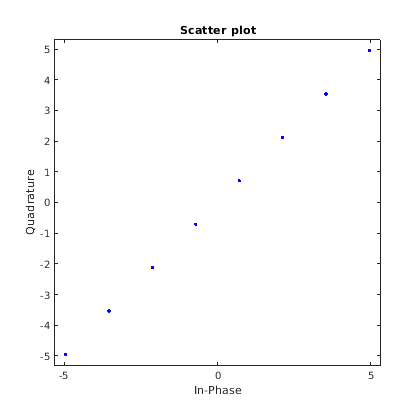

Отобразите схему созвездия PAM.
scatterplot(modData)
