PN Sequence Generator

Сгенерируйте псевдошумовую последовательность

Библиотека:
Communications Toolbox / Источники Коммуникации / Генераторы Последовательности
Поддержка HDL Communications Toolbox / источники коммуникации

Описание

Блок PN Sequence Generator генерирует последовательность псевдослучайных двоичных чисел с помощью сдвигового регистра линейной обратной связи (LFSR). Псевдошумовые последовательности обычно используются в для псевдослучайного скремблирования, и в системах спектра распространения прямой последовательности. Для получения дополнительной информации смотрите Больше О.

Эти значки показывают блок со всеми включенными портами.

Порты

Входной параметр

развернуть все

`Mask` — Выведите маску
бинарный вектор

Выведите маску, чтобы задержать псевдошумовую последовательность с начального времени, заданного как бинарный вектор.

Зависимости

Чтобы включить этот порт, установите Output mask source на Input port.

Типы данных: double | uint8 | ufix1

`oSiz` 'OutputSize'
целое число

Выведите размер для выходных сигналов переменного размера, заданных как целое число. Для получения информации о сигналах переменного размера смотрите Основы Сигнала Переменного Размера (Simulink).

Зависимости

Чтобы включить этот порт, выберите Output variable-size signals и установите Maximum output size source на Dialog parameter.

Типы данных: double

`Ref` — Ссылочный вход
вектор-столбец

Ссылочный вход, заданный как вектор-столбец, который определяет длину последовательности максимальной и текущей производительности. Вход Ref должен быть сигналом переменного размера. Для получения информации о сигналах переменного размера смотрите Основы Сигнала Переменного Размера (Simulink).

Зависимости

Чтобы включить этот порт, выберите Output variable-size signals и установите Maximum output size source на Inherit from reference input.

Типы данных: double

`Rst` — Сбросьте генератор последовательности
0 | 1

Сбросьте генератор последовательности, заданный как 0 или 1. Для получения дополнительной информации смотрите Сброс Сигнала.

Зависимости

Чтобы включить этот порт, выберите Reset on nonzero input.

Типы данных: Boolean

Вывод

развернуть все

`Out` — Псевдослучайная шумовая последовательность
бинарный вектор

Псевдошумовая последовательность, возвращенная как бинарный вектор.

Параметры

развернуть все

`Generator polynomial` — Полином генератора
`'z^6 + z + 1'` (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков

Полином генератора, заданный как одно из следующего:

Полиномиальный вектор символов, который включает номер 1.
Вектор строки двоичных знаков, который представляет коэффициенты полинома генератора в порядке убывающей степени. Первыми и последними записями должен быть 1. Длина этого вектора (N +1), где N является степенью полинома генератора.
Вектор, содержащий экспоненты z для ненулевых условий полинома в порядке убывания степеней. Последней записью должен быть 0.

Для получения дополнительной информации смотрите Символьное представление Полиномов.

Пример: 'z^8 + z^2 + 1', [1 0 0 0 0 0 1 0 1], и [8 2 0] представляйте тот же полином, p (z) = z ⁸ + z ² + 1.

`Initial states` — Начальные состояния сдвигового регистра
[0 0 0 0 0 1] (значение по умолчанию) | вектор строки двоичных знаков

Начальные состояния сдвигового регистра, заданные как вектор строки двоичных знаков длины N, где N является степенью полинома генератора.

Примечание

Для блока, чтобы сгенерировать ненулевую последовательность, вектор Initial states должен содержать по крайней мере один ненулевой элемент.

`Output mask source` — Выведите источник маски
`Dialog parameter` (значение по умолчанию) | `Input port`

Выведите источник маски, который указывает, как выходная информация о маске дана блоку, заданному как:

Dialog parameter использовать Output mask vector (or scalar shift value) установка параметра.
Input port добавить и использовать Mask входной порт.

`Output mask vector (or scalar shift value)` — Выведите вектор маски или скалярное значение сдвига
0 (значений по умолчанию) | целочисленный скаляр | бинарный вектор

Выведите вектор маски или скалярное значение сдвига, заданное как целочисленный скаляр или вектор строки двоичных знаков длины N, где N является степенью полинома генератора. Этот параметр определяет задержку псевдошумовой последовательности с начального времени. Для получения дополнительной информации смотрите Начальную точку Псевдошумовой последовательности Перемены.

Зависимости

Чтобы включить этот параметр, установите Output mask source на Dialog parameter.

`Output variable-size signals` — Сигналы размера выходной переменной
от (значения по умолчанию) | на

Выберите этот параметр, чтобы разрешить переменной длине выходные последовательности в процессе моделирования. Когда установлено в off, последовательности фиксированной длины выводятся. Когда установлено в on, последовательности переменной длины могут быть выведены. Для получения информации о сигналах переменного размера смотрите Основы Сигнала Переменного Размера (Simulink).

`Maximum output size source` — Максимальный выходной источник размера
`Dialog parameter` (значение по умолчанию) | `Inherit from reference port`

Максимальный выходной источник размера, который указывает, как максимальная последовательность выходной размер задана.

Dialog parameter конфигурирует блок, чтобы использовать установку параметра Maximum output size в качестве максимальной разрешенной выходной длины последовательности.
Inherit from reference port добавляет Ref входной порт и конфигурирует блок, чтобы наследовать шаг расчета и размер текущей производительности от Ref входной порт, чтобы установить максимальную разрешенную выходную длину последовательности.

Зависимости

Чтобы включить этот параметр, выберите Output variable-size signals.

`Maximum output size` — Максимальный выходной источник размера
[10 1] (значение по умолчанию) | двухэлементный вектор-строка

Максимальный выходной размер, заданный как двухэлементный вектор-строка, который обозначает максимальный выходной размер для блока. Вторым элементом вектора должен быть 1.

Пример: [10 1] дает максимальный размерный выходной сигнал 10 на 1.

Зависимости

Чтобы включить этот параметр, выберите Output variable-size signals.

`Sample time` — Время между каждой выборкой
1 (значение по умолчанию) | положительная скалярная величина

Время между каждой выборкой, заданной как положительная скалярная величина.

Пример 1 задает шаг расчета 1 секунды.

Зависимости

Чтобы включить этот параметр, очистите Output variable-size signals.

`Samples per frame` — Выборки на систему координат
1 (значение по умолчанию) | положительное целое число

Выборки на систему координат в одном канале выходного сигнала, заданного как положительное целое число.

Примечание

Время между выходными обновлениями равно продукту Samples per frame и Sample time. Например, если Sample time и Samples per frame равняются один, блок выводит выборку каждую секунду. Если Samples per frame увеличен до 10, то вектор 10 на 1 выводится каждые 10 секунд. Это гарантирует, что эквивалентная норма выработки не зависит от параметра Samples per frame.

Зависимости

Чтобы включить этот параметр, очистите Output variable-size signals.

`Reset on nonzero input` — Сбросьте на ненулевом входе
от (значения по умолчанию) | на

Выберите этот параметр, чтобы добавить Rst входной порт. Для получения дополнительной информации смотрите Сброс Сигнала.

`Enable bit-packed outputs` — Включите побитно упакованные выходные параметры
от (значения по умолчанию) | на

Выберите этот параметр, чтобы сделать Number of packed bits и параметры Interpret bit-packed values as signed доступными.

`Number of packed bits` — Количество упакованных битов
8 (значений по умолчанию) | целое число

Количество упакованных битов, заданных как целое число в области значений [1,32].

Зависимости

Чтобы включить этот параметр, выберите Enable bit-packed outputs.

`Interpret bit-packed values as signed` — Интерпретируйте побитно упакованные значения, как подписано
от (значения по умолчанию) | на

Интерпретируйте побитно упакованные значения как значения данных целого числа со знаком, когда выбрано или значения данных беззнаковых целых чисел, когда очищено. Когда выбрано, 1 в старшем значащем бите (знаковый бит) указывает на отрицательную величину.

Зависимости

Чтобы включить этот параметр, выберите Enable bit-packed outputs.

`Output data type` — Тип выходных данных
`double` (значение по умолчанию) | `boolean` | `Smallest unsigned integer`

Тип выходных данных, заданный как double, boolean, или Smallest unsigned integer.

Когда Enable bit-packed outputs очищен, тип выходных данных может быть задан как double, boolean, или Smallest unsigned integer. Когда параметр Output data type устанавливается на Smallest unsigned integer, тип выходных данных выбран на основе настроек, используемых в панели Hardware Implementation диалогового окна Configuration Parameters модели. Если ASIC/FPGA выбран в панели Hardware Implementation, выходные данные вводят ufix(1) = идеальный минимальный однобитный размер. Для всех других выборов это - беззнаковое целое с самым маленьким доступным размером слова, достаточно большим, чтобы соответствовать одному биту, обычно соответствуя размеру char (например, uint8).
Когда Enable bit-packed outputs выбран, тип выходных данных может быть задан как double или Smallest unsigned integer. Когда параметр Output data type устанавливается на Smallest unsigned integer, тип выходных данных выбран на основе Interpret bit-packed values as signed и параметров Number of packed bits и настроек, используемых в панели Hardware Implementation диалогового окна Configuration Parameters модели. Если ASIC/FPGA выбран в панели Hardware Implementation, типом выходных данных является идеальный минимальный n битный размер, такой как sfix(n) или ufix(n), на основе параметра Interpret bit-packed values as signed. Для всех других выборов это - целое число со знаком или беззнаковое целое с самым маленьким доступным размером слова, достаточно большим, чтобы соответствовать битам n.

Примеры модели

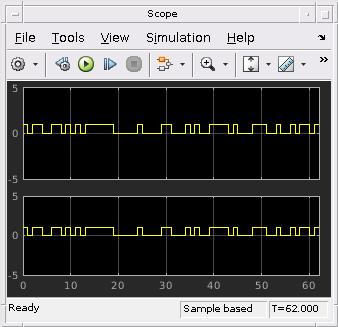

Model PN Sequence Generation With Linear Feedback Shift Register

Генерация псевдошумовой последовательности модели с линейным сдвиговым регистром обратной связи

Sequences выход от PN Sequence Generator может быть смоделирован с помощью линейного сдвигового регистра обратной связи (LFSR), созданного с примитивными блоками Simulink®.

Открытая модель

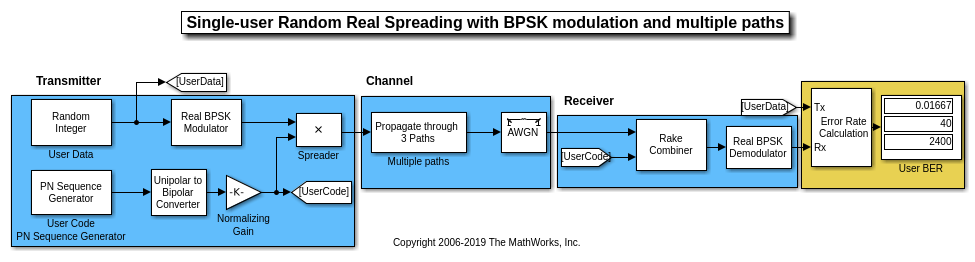

PN Spreading for Single-User System in Multipath Channel

PN, распространяющийся для однопользовательской системы в многопутевом канале

Эта модель симулирует псевдослучайное распространение для однопользовательской системы в многопутевой среде передачи. Это похоже на мобильную среду канала, где сигналы получены по разнообразным путям. Каждый путь может иметь различные амплитуды и задержки. Получатель комбинирует независимые контуры когерентно при помощи приема разнообразия, чтобы понять усиления от многопутевых полученных передач. Смоделированная система не симулирует исчезающие эффекты, и получатель получает совершенное знание количества путей и их соответствующих задержек.

Открытая модель

PN Spreading for Multiuser System in Multipath Channel

PN, распространяющийся для многопользовательской системы в многопутевом канале

Эта модель симулирует псевдослучайное распространение для двух пользователей в многопутевой среде передачи. Это похоже на мобильную среду канала, где сигналы получены по разнообразным путям. Каждый путь может иметь различные амплитуды и задержки. Получатель комбинирует независимые контуры когерентно с помощью приема разнообразия, чтобы понять усиления от многопутевых полученных передач. Смоделированная система не симулирует исчезающие эффекты, и получатель получает совершенное знание количества путей и их соответствующих задержек.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`

Больше о

развернуть все

Простой генератор сдвигового регистра

Сдвиговый регистр линейной обратной связи (LFSR), реализованный как простой генератор сдвигового регистра (SSRG), используется, чтобы сгенерировать псевдошумовые последовательности. Этот тип сдвигового регистра также известен как реализацию Фибоначчи. Для примера смотрите Генерацию Псевдошумовой последовательности Модели С Линейным Сдвиговым регистром Обратной связи.

Параметр Generator Polynomial определяет связи обратной связи сдвигового регистра. Это - примитивный бинарный полином в z, g _{rzr+gr–1zr–1+gr–2zr–2} +... +g0. Для коэффициента, g _{k =0 к r}, коэффициент _gk равняется 1, если существует связь с регистра kth на сумматор. Ведущий термин, _gr и постоянный термин, g ₀, параметра Generator Polynomial должны быть 1, потому что полином должен быть примитивным. Параметр Initial states задает начальные значения регистров. Например, следующая таблица указывает на два набора значений параметров, которые соответствуют полиному генератора p (z) = z ⁸ + z ² + 1.

Количество	Пример 1	Пример 2
Generator polynomial	`g1 = [1 0 0 0 0 0 1 0 1]`	`g2 = [8 2 0]`
Степень полинома генератора	8, который является `length(g1)-1`	8
Initial states	[1 0 0 0 0 0 1 0]	[1 0 0 0 0 0 1 0]

На каждом временном шаге все регистры r в генераторе обновляют свои значения согласно значению входящей стрелы к сдвиговому регистру. Сумматоры выполняют сложение по модулю 2. Выход LFSR отражает сумму всех связей в векторе маски m.

Параметр Output mask vector (or scalar shift value), m, определяет сдвиг начальной точки псевдошумовой последовательности. Для получения дополнительной информации смотрите Начальную точку Псевдошумовой последовательности Перемены.

Сдвиг начальной точки псевдошумовой последовательности

Чтобы переключить начальную точку псевдошумовой последовательности, задайте параметр Output mask vector (or scalar shift value) как:

Целое число, представляющее длину сдвига.

Установка Output mask vector (or scalar shift value) по умолчанию 0 не соответствует никакому сдвигу. Как проиллюстрировано в схеме сдвигового регистра LFSR в Простом Генераторе Сдвигового регистра, нет никакого сдвига, когда единственная связь приезжает, стрела пометила m ₀.

Эта таблица показывает сдвиг, который происходит, когда вы устанавливаете Output mask vector (or scalar shift value) на 0 по сравнению с положительным целочисленным d.

	T = 0	T = 1	T = 2	...	T = d	T = d +1
Shift = 0	_x0	x1	x2	...	_xd	x _{d +1}
Shift = d	_xd	_xd+1	x _{d +2}	...	x _2d	x _2d+1

Бинарный вектор, длина которого равна степени полинома генератора. Схема сдвигового регистра LFSR в Простом Генераторе Сдвигового регистра показывает Output mask vector (or scalar shift value), заданный как вектор маски, m. Бинарный вектор должен иметь элементы N, где N является степенью полинома генератора. Чтобы вычислить вектор маски, используйте shift2mask функция.
Бинарный вектор соответствует полиному в z, m _{r –1zr–1} + m _{r –2zr–2} +... + m ₁z + m ₀, степени в большей части r –1. Вектор маски, которые соответствуют сдвигу d, является вектором, который представляет m (z) = ^zd g по модулю (z), где g (z) является полиномом генератора.
Например, если степень полинома генератора равняется 4, то вектором маски, который соответствует d = 2, является [0 1 0 0], который представляет полиномиальный m (z) = z ².

Сброс сигнала

Чтобы сбросить последовательность генератора PN, необходимо сначала выбрать Reset on nonzero input, чтобы добавить Rst входной параметр. Предположим что блок PN Sequence Generator выходные параметры [1 0 0 1 1 0 1 1] когда нет никакого сброса. Следующая таблица показывает эффект на блоке PN Sequence Generator выход, когда сброс сигнализирует о [0 0 0 1] вводится к Rst порт. Псевдошумовая последовательность сбрасывается на уровне четвертого бита, потому что четвертый бит сигнала сброса является 1, и Sample time равняется 1.

Сбросьте свойства сигнала	Блок PN Sequence Generator	Сбросьте сигнал, выходной сигнал
Sample time = 1	Sample time = 1

Последовательности максимальной длины

Чтобы сгенерировать максимальную последовательность длины для полинома генератора, который имеет степень r, устанавливает Generator polynomial на значение из следующей таблицы. Максимальная длина последовательности 2^r – 1.

r	Полином генератора	r	Полином генератора	r	Полином генератора	r	Полином генератора
2	[2 1 0]	15	[15 14 0]	28	[28 25 0]	41	[41 3 0]
3	[3 2 0]	16	[16 15 13 4 0]	29	[29 27 0]	42	[42 23 22 1 0]
4	[4 3 0]	17	[17 14 0]	30	[30 29 28 7 0]	43	[43 6 4 3 0]
5	[5 3 0]	18	[18 11 0]	31	[31 28 0]	44	[44 6 5 2 0]
6	[6 5 0]	19	[19 18 17 14 0]	32	[32 31 30 10 0]	45	[45 4 3 1 0]
7	[7 6 0]	20	[20 17 0]	33	[33 20 0]	46	[46 21 10 1 0]
8	[8 6 5 4 0]	21	[21 19 0]	34	[34 15 14 1 0]	47	[47 14 0]
9	[9 5 0]	22	[22 21 0]	35	[35 2 0]	48	[48 28 27 1 0]
10	[10 7 0]	23	[23 18 0]	36	[36 11 0]	49	[49 9 0]
11	[11 9 0]	24	[24 23 22 17 0]	37	[37 12 10 2 0]	50	[50 4 3 2 0]
12	[12 11 8 6 0]	25	[25 22 0]	38	[38 6 5 1 0]	51	[51 6 3 1 0]
13	[13 12 10 9 0]	26	[26 25 24 20 0]	39	[39 8 0]	52	[52 3 0]
14	[14 13 8 4 0]	27	[27 26 25 22 0]	40	[40 5 4 3 0]	53	[53 6 2 1 0]

Для получения дополнительной информации о настройках сдвигового регистра, которые представляют эти полиномы, смотрите Цифровую связь Джоном Проукисом. [1].

Ссылки

[1] Proakis, Цифровая связь Джона Г. 3-й редактор, Нью-Йорк. Макгроу Хилл, 1995.

[2] Ли, J. S. и Л. Э. Миллер. Руководство системного проектирования CDMA. Дом Artech, 1998.

[3] Golomb, S.W. Последовательности сдвигового регистра. Эгейский парк Press, 1967.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Можно выбрать Input port как Output mask source на блоке. В этом случае, Mask входной сигнал должен быть вектором типа данных ufix1.
Если вы выбираете Reset on nonzero input, вход к Rst порт должен иметь тип данных Boolean.
Выходные параметры типа double не поддержаны для генерации HDL-кода. Все другие выходные типы (включая побитно упакованные выходные параметры) поддерживаются.
Вы не можете сгенерировать HDL для этого блока в Resettable Synchronous Subsystem.
Вы не можете сгенерировать HDL для этого блока в Triggered Subsystem, если опция Use trigger signal as clock выбрана. Смотрите Используя Инициированные Подсистемы для генерации HDL-кода (HDL Coder).

Смотрите также

Блоки

Gold Sequence Generator | Hadamard Code Generator | Kasami Sequence Generator | Scrambler

Документация

PN Sequence Generator

Описание

Порты

Входной параметр

Mask — Выведите маску бинарный вектор

Зависимости

oSiz 'OutputSize' целое число

Зависимости

Ref — Ссылочный вход вектор-столбец

Зависимости

Rst — Сбросьте генератор последовательности 0 | 1

Зависимости

Вывод

Out — Псевдослучайная шумовая последовательность бинарный вектор

Параметры

Generator polynomial — Полином генератора 'z^6 + z + 1' (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков

Initial states — Начальные состояния сдвигового регистра[0 0 0 0 0 1] (значение по умолчанию) | вектор строки двоичных знаков

Примечание

Output mask source — Выведите источник маски Dialog parameter (значение по умолчанию) | Input port

Output mask vector (or scalar shift value) — Выведите вектор маски или скалярное значение сдвига 0 (значений по умолчанию) | целочисленный скаляр | бинарный вектор

Зависимости

Output variable-size signals — Сигналы размера выходной переменной от (значения по умолчанию) | на

Maximum output size source — Максимальный выходной источник размера Dialog parameter (значение по умолчанию) | Inherit from reference port

Зависимости

Maximum output size — Максимальный выходной источник размера[10 1] (значение по умолчанию) | двухэлементный вектор-строка

Зависимости

Sample time — Время между каждой выборкой1 (значение по умолчанию) | положительная скалярная величина

Зависимости

Samples per frame — Выборки на систему координат1 (значение по умолчанию) | положительное целое число

Примечание

Зависимости

Reset on nonzero input — Сбросьте на ненулевом входе от (значения по умолчанию) | на

Enable bit-packed outputs — Включите побитно упакованные выходные параметры от (значения по умолчанию) | на

Number of packed bits — Количество упакованных битов 8 (значений по умолчанию) | целое число

Зависимости

Interpret bit-packed values as signed — Интерпретируйте побитно упакованные значения, как подписано от (значения по умолчанию) | на

Зависимости

Output data type — Тип выходных данных double (значение по умолчанию) | boolean | Smallest unsigned integer

Примеры модели

Генерация псевдошумовой последовательности модели с линейным сдвиговым регистром обратной связи

PN, распространяющийся для однопользовательской системы в многопутевом канале

PN, распространяющийся для многопользовательской системы в многопутевом канале

Характеристики блока

Больше о

Простой генератор сдвигового регистра

Сдвиг начальной точки псевдошумовой последовательности

Сброс сигнала

Последовательности максимальной длины

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Архитектура HDL

Свойства блока HDL

Ограничения

Смотрите также

Блоки

Объекты

Темы

Представлено до R2006a

Документация Communications Toolbox

Поддержка

`Mask` — Выведите маску
бинарный вектор

`oSiz` 'OutputSize'
целое число

`Ref` — Ссылочный вход
вектор-столбец

`Rst` — Сбросьте генератор последовательности
0 | 1

`Out` — Псевдослучайная шумовая последовательность
бинарный вектор

`Generator polynomial` — Полином генератора
`'z^6 + z + 1'` (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков

`Initial states` — Начальные состояния сдвигового регистра
[0 0 0 0 0 1] (значение по умолчанию) | вектор строки двоичных знаков

`Output mask source` — Выведите источник маски
`Dialog parameter` (значение по умолчанию) | `Input port`

`Output mask vector (or scalar shift value)` — Выведите вектор маски или скалярное значение сдвига
0 (значений по умолчанию) | целочисленный скаляр | бинарный вектор

`Output variable-size signals` — Сигналы размера выходной переменной
от (значения по умолчанию) | на

`Maximum output size source` — Максимальный выходной источник размера
`Dialog parameter` (значение по умолчанию) | `Inherit from reference port`

`Maximum output size` — Максимальный выходной источник размера
[10 1] (значение по умолчанию) | двухэлементный вектор-строка

`Sample time` — Время между каждой выборкой
1 (значение по умолчанию) | положительная скалярная величина

`Samples per frame` — Выборки на систему координат
1 (значение по умолчанию) | положительное целое число

`Reset on nonzero input` — Сбросьте на ненулевом входе
от (значения по умолчанию) | на

`Enable bit-packed outputs` — Включите побитно упакованные выходные параметры
от (значения по умолчанию) | на

`Number of packed bits` — Количество упакованных битов
8 (значений по умолчанию) | целое число

`Interpret bit-packed values as signed` — Интерпретируйте побитно упакованные значения, как подписано
от (значения по умолчанию) | на

`Output data type` — Тип выходных данных
`double` (значение по умолчанию) | `boolean` | `Smallest unsigned integer`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
