pattern

Постройте диаграмму направленности антенн на карте

Синтаксис

pattern(tx)

pattern(rx,frequency)

pattern(___,Name,Value)

Описание

pattern(tx) строит 3-D диаграмму направленности антенн для ретранслятора, txsite. Значение усиления сигнала (dBi) в конкретном направлении определяет цвет шаблона.

pattern(rx,frequency) строит 3-D диаграмму направленности для сайта получателя, rxsite для заданного frequency.

pattern(___,Name,Value) строит 3-D диаграмму направленности с дополнительными опциями, заданными аргументами пары "имя-значение".

Примеры

свернуть все

Один шаблон ретранслятора

Скрипт Open Live Script

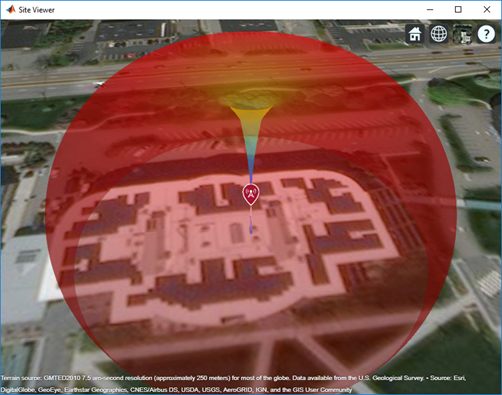

Задайте и визуализируйте диаграмму направленности одного ретранслятора.

tx = txsite;
pattern(tx)

Входные параметры

свернуть все

`tx` — Ретранслятор
`txsite` объект

Ретранслятор, заданный как txsite объект.

`rx` — Сайт получателя
`rxsite` объект

Сайт получателя, заданный как rxsite объект.

`frequency` — Частота, чтобы вычислить диаграмму направленности
положительная скалярная величина

Частота, чтобы вычислить диаграмму направленности, заданную как положительная скалярная величина.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Size',2

`'Size'` — Размер графика шаблона
50 (значение по умолчанию) | числовой скаляр

Размер графика шаблона, заданного как числовой скаляр в метрах. Этот параметр представляет расстояние между положением антенны и точкой на графике с самым высоким усилением.

Типы данных: double

`'Transparency'` — Прозрачность графика шаблона
0.4 (значение по умолчанию) | вещественное число в области значений [0,1]

Прозрачность графика шаблона, заданного как вещественное число в области значений [0,1], где 0 абсолютно прозрачно и 1 абсолютно непрозрачно.

Типы данных: double

`'Colormap'` — Палитра для окраски графика шаблона
`'jet(256)'` (значение по умолчанию) | предопределенное имя палитры | M-by-3 массив триплетов RGB

Палитра для окраски графика шаблона, заданного как предопределенное имя палитры или M-by-3 массив RGB (красный, синий, зеленый) триплеты, которые задают отдельные цвета M.

Типы данных: double

`'Map'` — Сопоставьте для поверхностных данных
`siteviewer` возразите | имя ландшафта

Сопоставьте для поверхностных данных, заданных как siteviewer возразите или имя ландшафта. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значением по умолчанию является текущее Средство просмотра Сайта или 'gmted2010', если ни один не открыт.

Типы данных: char | string

Смотрите также

coverage
