TPC Encoder

Энкодер турбо кода продукта (TPC)

Библиотека:
Communications Toolbox / Выявление ошибок и Коррекция / Блок

Описание

Блок TPC Encoder выполняет 2D кодирование турбо кода продукта (TPC) входного сигнала. Код продукта является 2D конкатенацией линейных блочных кодов. Линейные блочные коды могут быть кодом с проверкой четности, Кодом Хемминга или кодом BCH, способным к исправлению двух ошибок. Расширенные и сокращенные коды могут быть применены независимо на каждой размерности. Для описания 2D кодирования TPC см. Алгоритмы.

Для получения информации о допустимых парах кода и возможности с коррекцией ошибок каждой допустимой пары кода, смотрите Пары Кода Компонента.

Порты

Входной параметр

развернуть все

`In` — Обменивайтесь сообщениями, чтобы закодировать
вектор-столбец

Биты входного сигнала, чтобы закодировать, заданный как вектор-столбец.

Для входных сигналов во всю длину длина вектор-столбца должна быть продуктом Количества строк в сообщении, криптоне и Количестве столбцов в сообщении, Kc.
Для сокращенных входных сигналов длина вектор-столбца должна быть продуктом Количества строк в сокращенном сообщении, Сэре и Количестве столбцов в сокращенном сообщении, кв/см.

Вывод

развернуть все

`Out` — TPC-закодированное сообщение
вектор-столбец

TPC-закодированное сообщение, возвращенное как вектор-столбец с совпадающим типом данных как входной сигнал.

Для входных сигналов во всю длину длина вектор-столбца является продуктом Количества строк в коде, Номере и Количестве столбцов в коде, Nc.
Для сокращенных входных сигналов длина вектор-столбца является продуктом (N _R–KR+SR) и (N _C–KC+SC), где:
- N _R является значением Количества строк в коде, Номере.
- K _R является значением Количества строк в сообщении, Кроне.
- S _R является значением Количества строк в сокращенном сообщении, Сэре.
- N _C является значением Количества столбцов в коде, Nc.
- K _C является значением Количества столбцов в сообщении, Kc.
- S _C является значением Количества столбцов в сокращенном сообщении, кв/см.

Параметры

развернуть все

Строка параметры TPC

`Extended codes` — Расширенный индикатор кода для параметров строки TPC
`on` (значение по умолчанию) | `off`

Когда Расширенные коды выбраны, списки для Количества строк в коде, Номере и Количестве строк в сообщении, криптон содержит допустимые значения для расширенных отдельных пар кода (N _R, K _R).
Когда Расширенные коды очищены, списки для Количества строк в коде, Номере и Количестве строк в сообщении, криптон содержит допустимые значения для нерасширенных отдельных пар кода (N _R, K _R).

`Number of rows in code, Nr` — Количество строк в матрице кода продукта
16 (значение по умолчанию) | целое число

Количество строк в матрице кода продукта, N _R. Список целочисленных значений варьируется в зависимости от установки для Расширенных кодов.

`Number of rows in message, Kr` — Количество строк в матрице сообщения
11 (значение по умолчанию) | целое число

Количество строк в матрице сообщения, K _R. Список целочисленных значений варьируется в зависимости от установки для Расширенных кодов и Количества строк в коде, Номере.

`Specify shortened message length` — Задайте сокращенную длину сообщения для строк
`off` (значение по умолчанию) | `on`

Выберите Specify shortened message length, чтобы задать значение для Количества строк в сокращенном сообщении, Сэре.

`Number of rows in shortened message, Sr` — Количество строк в сокращенной матрице сообщения
9 (значение по умолчанию) | целое число

Количество строк в сокращенной матрице сообщения, S _R, заданный как целое число, меньше чем или равное K _R. Когда вы зададите этот параметр, обеспечьте N во всю длину _R и K _R значения, чтобы задать (N _R, K _R) пара кода. Эта пара кода затем сокращена к (N _R–KR+SR, S _R) пара кода, где:

N _R является значением Количества строк в коде, Номере.
K _R является значением Количества строк в сообщении, Кроне.
S _R является значением Количества строк в сокращенном сообщении, Сэре.

Зависимости

Чтобы включить этот параметр, выберите сокращенную длину сообщения Specify.

Типы данных: double

Столбец параметры TPC

`Extended codes` — Расширенный индикатор кода для параметров столбца TPC
`on` (значение по умолчанию) | `off`

Когда Расширенные коды выбраны, списки для Количества столбцов в коде, Nc и Number столбцов в сообщении, Kc содержат допустимые значения для расширенных отдельных пар кода (N _C, K _C).
Когда Расширенные коды очищены, списки для Количества столбцов в коде, Nc и Number столбцов в сообщении, Kc содержат допустимые значения для нерасширенных отдельных пар кода (N _C, K _C).

`Number of columns in code, Nc` — Количество столбцов в матрице кода продукта
32 (значение по умолчанию) | целое число

Количество столбцов в матрице кода продукта, N _C. Список целочисленных значений варьируется в зависимости от установки для Расширенных кодов.

`Number of columns in message, Kc` — Количество столбцов в матрице сообщения
26 (значение по умолчанию) | целое число

Количество столбцов в матрице сообщения, K _C. Список целочисленных значений варьируется в зависимости от установки для Расширенных кодов и Количества столбцов в коде, Nc.

`Specify shortened message length` — Задайте сокращенную длину сообщения для столбцов
`off` (значение по умолчанию) | `on`

Выберите Specify shortened message length, чтобы задать значение для Количества столбцов в сокращенном сообщении, кв/см.

`Number of columns in shortened message, Sc` — Количество столбцов в сокращенной матрице сообщения
22 (значение по умолчанию) | целое число

Количество столбцов в сокращенной матрице сообщения, S _C, заданный как целое число. Когда вы зададите этот параметр, обеспечьте N во всю длину _C и K _C значения, чтобы задать (N _C, K _C) пара кода. Эта пара кода затем сокращена к (N _C–KC+SC, S _C) пара кода, где:

N _C является значением Количества столбцов в коде, Nc.
K _C является значением Количества столбцов в сообщении, Kc.
S _C является значением Количества столбцов в сокращенном сообщении, кв/см.

Зависимости

Чтобы включить этот параметр, выберите сокращенную длину сообщения Specify.

Типы данных: double

`Simulate using` — Тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Тип симуляции, чтобы запуститься, заданный как Code generation или Interpreted execution.

Code generation – Симулируйте модель при помощи сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, если модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее, чем Interpreted execution.
Interpreted execution – Симулируйте модель при помощи интерпретатора MATLAB^®. Эта опция требует меньшего количества времени запуска, чем Code generation метод, но скорость последующих симуляций медленнее. В этом режиме можно отладить исходный код блока.

Примеры модели

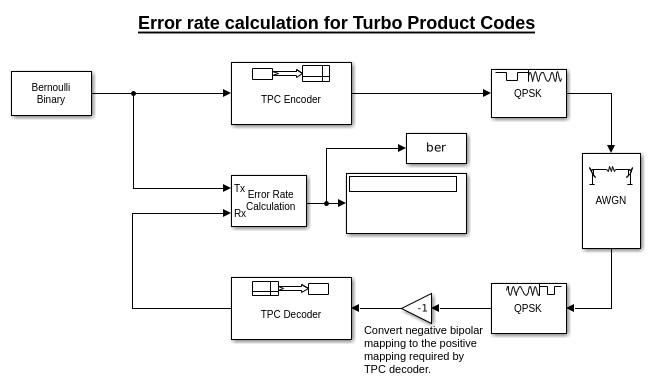

Turbo Product Code Error Rate Calculation

Турбо вычисление коэффициента ошибок кода продукта

Выполните вычисления коэффициента ошибок для сигнала передачи, который был TPC, закодированным и декодируемым.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Больше о

развернуть все

Пары кода компонента

Эта таблица приводит поддерживаемые пары кода компонента для строки (N _R, K _R) и столбец (N _C, K _C) параметры.

N _R и K _R представляют количество строк в матрице кода продукта и матрице сообщения, соответственно.
N _C и K _C представляют количество столбцов в матрице кода продукта и матрице сообщения, соответственно.

В каждом типе кода любые две пары кода компонента могут сформировать 2D код TPC. Таблица также включает возможность исправления ошибок каждой пары кода.

Тип кода	Пары кода компонента (N _R, K _R) и (N _C, K _C)	Возможность исправления ошибок (T)
Код Хемминга	(255,247)	1
	(127,120)	1
	(63,57)	1
	(31,26)	1
	(15,11)	1
	(7,4)	1
Расширенный Код Хемминга	(256,247)	1
	(128,120)	1
	(64,57)	1
	(32,26)	1
	(16,11)	1
	(8,4)	1
Код BCH	(255,239)	2
	(127,113)	2
	(63,51)	2
	(31,21)	2
	(15,7)	2
Расширенный код BCH	(256,239)	2
	(128,113)	2
	(64,51)	2
	(32,21)	2
	(16,7)	2
Код с проверкой четности	(256,255)	-
	(128,127)	-
	(64,63)	-
	(32,31)	-
	(16,15)	-
	(8,7)	-
	(4,3)	-

Алгоритмы

Турбо коды продуктов (TPC) являются формой каскадных кодов, используемых в качестве кодов прямого исправления ошибок (FEC). Два или больше блочных кода компонента, такие как систематические линейные блочные коды, используются, чтобы создать TPCs. Этот энкодер реализует 2D кодирование кода продукта, как описано в [1], с помощью двух Линейных Блочных кодов.

Конструкция кодов продуктов сообщения во всю длину

Конструкция сокращенных кодов продуктов сообщения

Сокращенные входные сигналы закодированы с помощью, задал 2D пары кода TPC. Построчное кодирование использует (N _C, K _C) пара кода и по столбцам кодирование использования (N _R, K _R) пара кода. Длиной входного вектора должен быть S _R · S _C. Вход сократился, вектор битов сообщения располагается в матрицу _R-by-SC S. Сокращенная матрица сообщения предварительно ожидает две размерности путем дополнения начала матрицы сообщения с нулями. Получившаяся матрица является матрицей _R-by-KC K.

Построчное кодирование использует (N _C, K _C) систематический линейный блочный энкодер с K _C биты на строку. Построчное кодирование приводит к матрице _R-by-NC K, которая включает биты четности, добавленные к каждой строке.

Затем постолбцовое кодирование использует (N _R, K _R) систематический линейный блочный энкодер на каждом N _C столбцы.

При применении этого 2D TPC, кодирующего к начальному K, матрица _R-by-KC и, исключая дополненные нулем биты от выхода приводит к (N _R–KR+SR) (N _C–KC+SC) матрица. Эта матрица включает биты четности, добавленные к каждой строке и столбцу.

2D матрица сокращенного кода TPC изменена форму в вектор-столбец длины (N _R–KR+SR) · (N _C–KC+SC), и возвратился как TPC-закодированный выход.

Ссылки

[1] Pyndiah, R. M. "Почти оптимальное Декодирование Кодов продуктов: Блокируйте Турбокоды". Транзакции IEEE на Коммуникациях. Издание 46, Номер 8, август 1998, стр 1003–1010.

Документация

TPC Encoder

Описание

Порты

Входной параметр

`In` — Обменивайтесь сообщениями, чтобы закодировать
вектор-столбец

Вывод

`Out` — TPC-закодированное сообщение
вектор-столбец

Параметры

Строка параметры TPC

`Extended codes` — Расширенный индикатор кода для параметров строки TPC
`on` (значение по умолчанию) | `off`

`Number of rows in code, Nr` — Количество строк в матрице кода продукта
16 (значение по умолчанию) | целое число

`Number of rows in message, Kr` — Количество строк в матрице сообщения
11 (значение по умолчанию) | целое число

`Specify shortened message length` — Задайте сокращенную длину сообщения для строк
`off` (значение по умолчанию) | `on`

`Number of rows in shortened message, Sr` — Количество строк в сокращенной матрице сообщения
9 (значение по умолчанию) | целое число

Зависимости

Столбец параметры TPC

`Extended codes` — Расширенный индикатор кода для параметров столбца TPC
`on` (значение по умолчанию) | `off`

`Number of columns in code, Nc` — Количество столбцов в матрице кода продукта
32 (значение по умолчанию) | целое число

`Number of columns in message, Kc` — Количество столбцов в матрице сообщения
26 (значение по умолчанию) | целое число

`Specify shortened message length` — Задайте сокращенную длину сообщения для столбцов
`off` (значение по умолчанию) | `on`

`Number of columns in shortened message, Sc` — Количество столбцов в сокращенной матрице сообщения
22 (значение по умолчанию) | целое число

Зависимости

`Simulate using` — Тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Примеры модели

Турбо вычисление коэффициента ошибок кода продукта

Характеристики блока

Больше о

Пары кода компонента

Алгоритмы

Ссылки

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Функции

Введенный в R2018b
