Графики поля точек и схемы созвездия

Схема графика рассеивания или созвездия используется, чтобы визуализировать созвездие в цифровой форме модулируемого сигнала.

Чтобы произвести график рассеивания из сигнала, используйте scatterplot функционируйте или используйте comm.ConstellationDiagram Система object™. График рассеивания или схема созвездия могут быть полезными при сравнении производительности системы с опубликованным стандартом, такой как 3GPP или DVB.

Вы создаете comm.ConstellationDiagram объект с объектом по умолчанию или путем определения пар "имя-значение".

Просмотрите сигналы Используя схемы созвездия

В этом примере показано, как использовать схемы созвездия для представления QPSK переданные и полученные сигналы, которые импульсной формы с повышенным фильтром косинуса.

Создайте модулятор QPSK.

qpsk = comm.QPSKModulator;

Создайте повышенный фильтр передачи косинуса с выборками на символ, sps, равняйтесь 16.

sps = 16;
txfilter = comm.RaisedCosineTransmitFilter('Shape','Normal', ...
    'RolloffFactor',0.22, ...
    'FilterSpanInSymbols',20, ...
    'OutputSamplesPerSymbol',sps);

Сгенерируйте символы данных, примените модуляцию QPSK и передайте модулируемые данные через повышенный фильтр передачи косинуса.

data = randi([0 3],200,1);
modData = qpsk(data);
txSig = txfilter(modData);

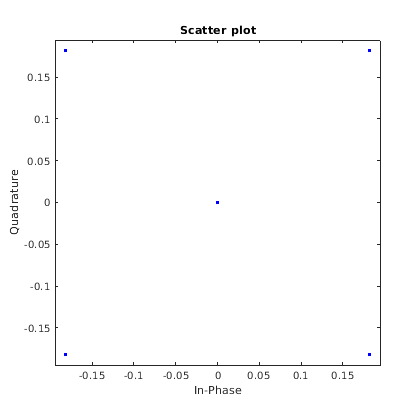

Можно отобразить схему созвездия переданного сигнала с помощью scatterplot. Поскольку сигнал сверхдискретизирован в фильтре выход, необходимо десятикратно уменьшить количеством выборок на символ так, чтобы график рассеивания не показывал путь к переходу между точками созвездия. Если бы сигнал имел смещение синхронизации, вы могли бы обеспечить что как входной параметр, чтобы отобразить сигнальное созвездие с откорректированным смещением синхронизации.

scatterplot(txSig,sps)

Поочередно, можно использовать comm.ConstellationDiagram, определение количества выборок на символ, и в случае необходимости синхронизации возмещено. Кроме того, использование comm.ConstellationDiagram ссылочное созвездие можно показать.

Создайте схему созвездия и установите SamplesPerSymbol свойство к фактору сверхдискретизации сигнала. Задайте схему созвездия так, чтобы она только отобразила последние 100 выборок. Это скрывает нулевые значения, выведенные фильтром RRC для первого FilterSpanInSymbols выборки.

constDiagram = comm.ConstellationDiagram('SamplesPerSymbol',sps, ...
    'SymbolsToDisplaySource','Property','SymbolsToDisplay',100);

Отобразите схему созвездия переданного сигнала.

constDiagram(txSig)

Чтобы совпадать с сигналом к его ссылочному созвездию, нормируйте фильтр путем установки его усиления на квадратный корень из OutputSamplesPerSymbol свойство. Это было ранее задано как sps. Усиление фильтра является ненастраиваемым, таким образом, объект должен быть выпущен до изменения этого значения.

release(txfilter)
txfilter.Gain = sqrt(sps);

Передайте модулируемый сигнал через нормированный фильтр.

txSig = txfilter(modData);

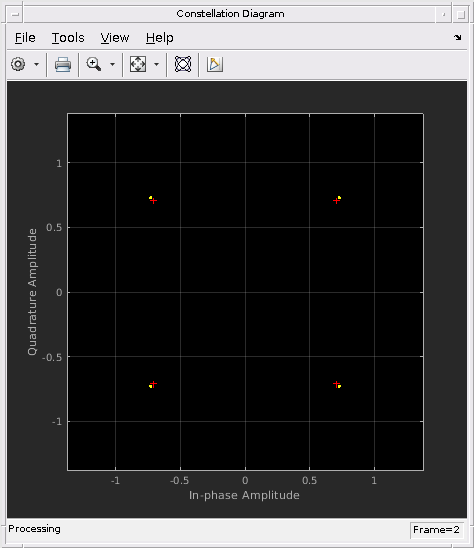

Отобразите схему созвездия нормированного сигнала. Точки данных и ссылочное созвездие почти накладываются.

constDiagram(txSig)

Чтобы просмотреть переданный сигнал более ясно, скройте ссылочное созвездие путем установки ShowReferenceConstellation свойство к false.

constDiagram.ShowReferenceConstellation = false;

Создайте сигнал с шумом путем передачи txSig через канал AWGN.

rxSig = awgn(txSig,20,'measured');

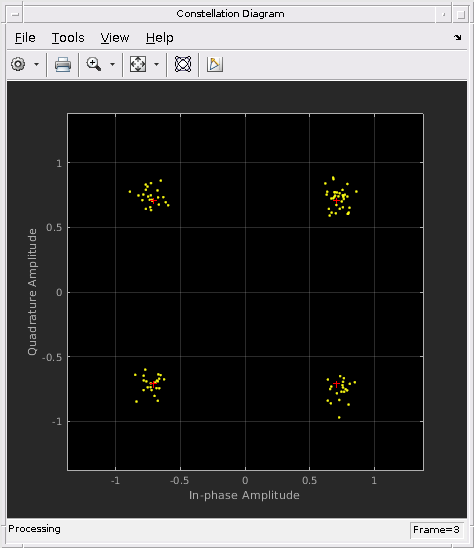

Покажите ссылочное созвездие и постройте полученное сигнальное созвездие.

constDiagram.ShowReferenceConstellation = true;
constDiagram(rxSig)

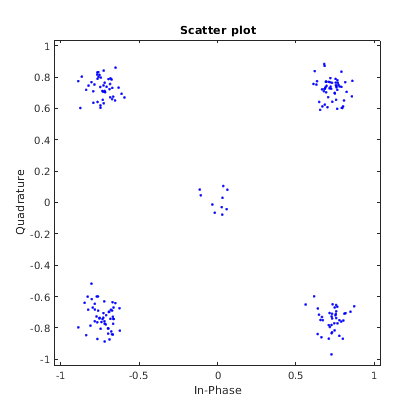

Можно также использовать scatterplot чтобы просмотреть этот сигнал с шумом, но существует не создано в опции, чтобы добавить ссылочное созвездие с помощью scatterplot.

scatterplot(rxSig,sps)
