scatterplot

Сгенерируйте график рассеивания

Синтаксис

scatterplot(x)
scatterplot(x,n)
scatterplot(x,n,offset)
scatterplot(x,n,offset,plotstring)
scatterplot(x,n,offset,plotstring,h)
h = scatterplot(...)

Описание

scatterplot(x) производит график рассеивания для x сигнала. Интерпретация x зависит от его формы и сложности:

  • Если x действительная матрица 2D столбца, scatterplot интерпретирует первый столбец как синфазные компоненты и второй столбец как квадратурные компоненты.

  • Если x комплексный вектор, scatterplot интерпретирует действительную часть как синфазные компоненты и мнимую часть как квадратурные компоненты.

  • Если x вектор действительных чисел, scatterplot интерпретирует его как действительный сигнал.

scatterplot(x,n) совпадает с первым синтаксисом, за исключением того, что графики функций каждый nзначение th сигнала, начинающего с первого значения. Таким образом, функция десятикратно уменьшает x фактором n перед графическим выводом.

scatterplot(x,n,offset) совпадает с первым синтаксисом, за исключением того, что графики функций каждый nзначение th сигнала, начинающего с (offset+1) значение Св. в x.

scatterplot(x,n,offset,plotstring) совпадает с синтаксисом выше, за исключением того, что plotstring определяет символ графического вывода, тип линии и цвет для графика. plotstring вектор символов, формат которого и значение эквивалентны в plot функция.

scatterplot(x,n,offset,plotstring,h) совпадает с синтаксисом выше, за исключением того, что график рассеивания находится в фигуре, указателем которой является h, вместо новой фигуры. h должен быть указатель на фигуру что scatterplot ранее сгенерированный. Чтобы построить несколько сигналов в той же фигуре, используйте hold on.

h = scatterplot(...) совпадает с более ранними синтаксисами, за исключением того, что h указатель на фигуру, которая содержит график рассеивания.

Примеры

свернуть все

Создайте 64-QAM сигнал, в котором используется каждая точка созвездия.

d = (0:63)';
s = qammod(d,64);

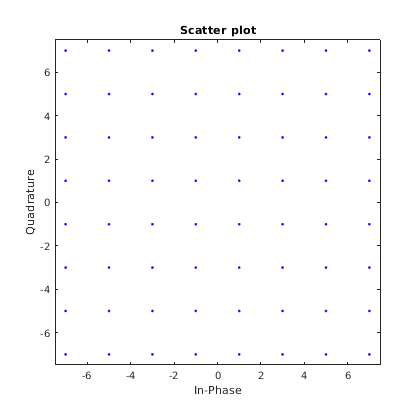

Отобразите график рассеивания созвездия.

scatterplot(s)

Советы

Используйте comm.ConstellationDiagram когда они требуются:

  • Измерения

  • Основные ссылочные созвездия

  • Графики траектории сигнала

  • Поддержание состояния между вызовами

Используйте scatterplot когда:

  • Необходим простой снимок состояния сигнального созвездия.

Представлено до R2006a
