rlocus

График корневого годографа динамической системы

Синтаксис

rlocus(sys)
rlocus(sys1,sys2,...)
[r,k] = rlocus(sys)
r = rlocus(sys,k)

Описание

rlocus вычисляет корневой годограф модели разомкнутого цикла SISO. Корневой годограф дает траектории полюса с обратной связью, когда функция обратной связи получает k (принимающий отрицательную обратную связь). Корневые годографы используются, чтобы изучить эффекты изменяния усилений обратной связи на местоположениях полюса с обратной связью. В свою очередь эти местоположения предоставляют косвенную информацию о времени и частотных характеристиках.

rlocus(sys) вычисляет и строит корневой годограф модели SISO разомкнутого цикла sys. Эта функция может быть применена к любому из следующих циклов отрицательной обратной связи установкой sys соответственно.

Если sys имеет передаточную функцию

h(s)=n(s)d(s)

полюса с обратной связью являются корнями

d(s)+kn(s)=0

rlocus адаптивно выбирает набор положительных усилений k, чтобы произвести сглаженный график. В качестве варианта,

rlocus(sys,k)

использует заданный пользователями векторный k из усилений, чтобы построить корневой годограф.

rlocus(sys1,sys2,...) чертит корневые годографы нескольких LTI models sys1, sys2,... на одном графике. Можно задать цвет, стиль линии и маркер для каждой модели, как в

rlocus(sys1,'r',sys2,'y:',sys3,'gx').

[r,k] = rlocus(sys) и r = rlocus(sys,k) возвратите векторный k из выбранных усилений и комплексных корневых местоположений r для этих усилений. Матричный r имеет length(k) столбцы и его jсписки столбцов th корни с обратной связью для усиления k(j).

Примеры

свернуть все

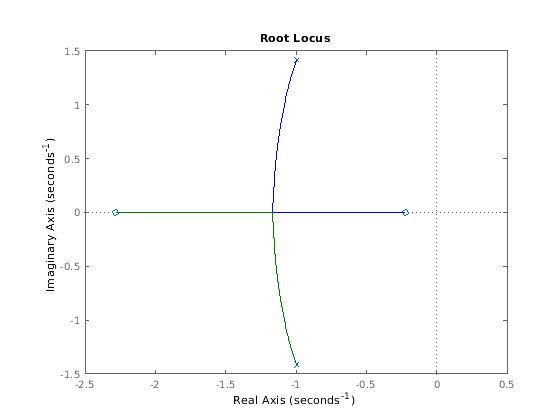

Постройте корневой годограф следующей системы.

h(s)=2s2+5s+1s2+2s+3.

h = tf([2 5 1],[1 2 3]);
rlocus(h)

Можно использовать контекстное меню в rlocus, чтобы добавить линии сетки, увеличение или, и вызвать Property Editor, чтобы настроить график. Кроме того, щелкните где угодно на кривой, чтобы активировать маркер данных, который отображает значение усиления, полюс, затухание, перерегулирование и частоту в выбранной точке.

Советы

Можно изменить свойства графика, например, модули. Для получения информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики.
