Начните с устройствами NI из командной строки с помощью основанного на сеансе интерфейса.

Начните с устройствами MCC из командной строки с помощью основанного на сеансе интерфейса.

Получите данные о напряжении аналогового входа (на уровне выборки 300 кГц). Динамический диапазон входящего сигнала-2.5 к 2,5 вольтам. Вы будете использовать основанный на сеансе интерфейс с Аналоговым оборудованием Открытия Digilent.

Сгенерируйте данные о напряжении аналогового выхода (на уровне 300 кГц). Область значений выходного напряжения исходящего сигнала-5.0 к +5.0 вольтам. Вы будете использовать основанный на сеансе интерфейс с Аналоговым оборудованием Открытия Digilent.

Узнайте устройства, видимые к MATLAB®, и получите информацию о канале и типах измерения, доступных в тех устройствах.

Узнайте устройства, видимые к MATLAB®, и получите информацию о канале и типах измерения, доступных в тех устройствах.

Получите данные из Национального Инструментального устройства, доступного для MATLAB® из командной строки с помощью основанного на сеансе интерфейса.

Сгенерируйте данные с помощью Национального Инструментального устройства, доступного для MATLAB® с помощью основанного на сеансе интерфейса.

Используйте каналы аналогового входа и каналы аналогового выхода вместе с одним выполнением объекта Session, почти одновременным.

Покажет вам, как синхронно сгенерировать и получить данные о напряжении (на уровне 300 кГц). Вы будете использовать основанный на сеансе интерфейс с Аналоговым оборудованием Открытия Digilent.

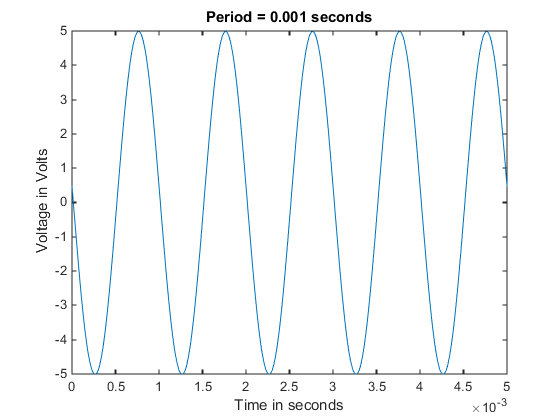

Используйте канал функционального преобразователя, чтобы сгенерировать синусоидальную функцию формы волны на 1 кГц и данные записи одновременно, с помощью аналоговых входов. Область значений выходного напряжения исходящего сигнала-5.0 к +5.0 вольтам. Этот пример использует основанный на сеансе интерфейс с Аналоговым оборудованием Открытия Digilent.

Используйте функциональный преобразователь, чтобы сгенерировать произвольную функцию формы волны на уровне 1 кГц и данных записи одновременно, с помощью канала аналогового входа. Область значений выходного напряжения исходящего сигнала-5.0 к +5.0 вольтам. Этот пример использует основанный на сеансе интерфейс с Аналоговым оборудованием Открытия Digilent.

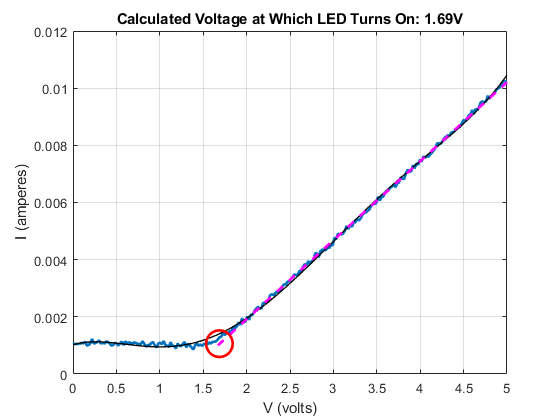

Используйте MATLAB, чтобы соединиться с Аналоговые устройства модуль исходного измерения ADALM1000, сконфигурировать его и сделать текущим и измерения напряжения, чтобы охарактеризовать LED.

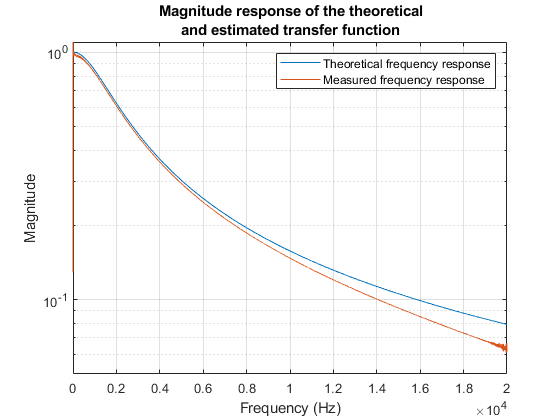

Используйте MATLAB, чтобы соединиться с модулем исходного измерения ADALM1000, сконфигурировать его, чтобы сгенерировать произвольный сигнал, сделать живые измерения и использовать измерения, чтобы вычислить передаточную функцию подключенной схемы.

Управляйте шаговым двигателем с помощью портов цифрового выхода.

MATLAB® может связаться с инструментами и устройствами на слое протокола, а также физическом уровне. Этот пример использует функцию I2C Instrument Control Toolbox, чтобы связаться с датчиком температуры TMP102, и одновременно анализировать коммуникации шины физического уровня I2C, использующие синхронизированную цифровую функцию IO Data Acquisition Toolbox.

Определите уровень вращения моторного контроллера Автоматизации Анахайма путем подсчета количества возрастающих ребер в сигнале. Контроллер возвращает импульсы эффекта Холла (прямоугольные волны), которые служат обратной связью частоты для моторных скоростей вращения.

Измерьте частоту, чтобы определить уровень потока жидкости с помощью датчика потока. Датчик генерирует цифровой сигнал с коррелятами частоты к уровню потока жидкости.

Измерьте ширину активного высокого импульса. Датчик используется, чтобы измерить расстояние от точки. Ширина импульса коррелирует к фактическому измеренному расстоянию.

Сгенерируйте ширину импульса модулируемый сигнал управлять шаговым двигателем.

Получите данные об угловом положении с помощью инкрементного углового кодера и многофункционального сбора данных (DAQ) устройство с квадратурной функциональностью измерения энкодера Data Acquisition Toolbox.

Настройте непрерывное аудио приобретение. Этот пример использует двухканальный микрофон.

Сгенерируйте звуковые сигналы с помощью Сеанса. Этот пример использует, но не требует, 5,1 аудиосистем канала.

Настройте непрерывную аудио генерацию с помощью нескольких звуковых каналов на сеансе. Сигнал, выборка "Хора Аллилуйи Генделя" разбита в непрерывные сегменты и воспроизведена в двух частях. Первая часть примера проигрывает каждый сегмент на одном динамике и сабвуфере. Вторая часть проигрывает каждый сегмент на различном наборе динамиков (хор речи).

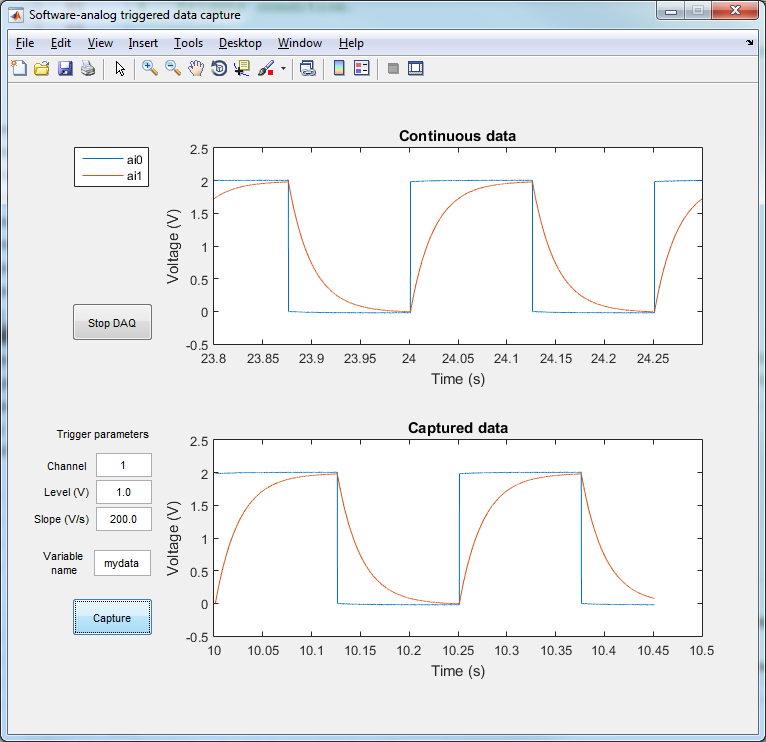

Создайте инициированное аналогом приложение сбора данных при помощи Data Acquisition Toolbox™ и App Designer.

Создайте инициированное аналогом приложение сбора данных при помощи Stateflow®, Data Acquisition Toolbox™ и App Designer.

Создайте приложение, которое получает данные из устройства DAQ или звуковой карты, отображает живое представление данных и данные логов к MAT-файлу.

Получите синхронизируемые данные из двух устройств PCI. Синусоида соединяется с Каналом 0 из Национального Instruments® PCI 6251 и Образовывать канал 0 из NI PCIe-6363. Обоим каналы дают ту же синусоиду, чтобы проверить синхронизацию. Отлично синхронизируемые каналы показали бы нулевую задержку фазы между двумя полученными сигналами.

Настройте и запустите мультитриггерное приобретение на внешнем событии. Сконфигурируйте свое устройство, чтобы начать получать данные, когда вы поражаете переключатель, который отправляет возрастающий сигнал ребра в ваше устройство.

Используйте интерфейс сеанса, чтобы получить данные из двух различных устройств DAQ на различных уровнях. Пример использует два Национальных Инструмента модули аналогового входа CompactDAQ (9201 и 9211), которые имеют различные ограничения скорости приобретения. 9 211 модулей используются в измерениях температуры и получают на более медленном уровне (10 Гц), чем 9 201 модуль, который используется, чтобы измерить напряжение (100 Гц). Поскольку все каналы на сеансе должны получить на том же уровне, чтобы получить от двух модулей на различных уровнях, необходимо использовать два сеанса. Чтобы заставить оба сеанса запуститься одновременно, можно использовать оборудование цифровая настройка инициирования.

Используйте блок Analog Input, чтобы получить живые аналоговые данные от устройства сбора данных в Simulink. Полученные данные обрабатываются в Simulink и используют блок Analog Output для выходных данных к устройству сбора данных. Это показывает, как модель Simulink может связаться с различными подсистемами в той же модели. В этом случае используемое устройство сбора данных от National Instruments®.

В этом примере показано, как использовать блок Analog Input, чтобы получить живые сигналы от устройства сбора данных в Simulink. Блок использует Национальный Instruments(R) USB 6211 в качестве устройства ввода данных. Модель Simulink использует средство оценки спектра, чтобы вывести оценку спектра мощности входа временного интервала с помощью метода валлийцев усредненных модифицированных периодограмм.
