Загрузите выборку предсказанных и истинных меток для проблемы классификации. trueLabels истинные метки для проблемы классификации изображений и predictedLabels прогнозы сверточной нейронной сети.

load('Cifar10Labels.mat','trueLabels','predictedLabels');

Создайте матричный график беспорядка.

figure
cm = confusionchart(trueLabels,predictedLabels);

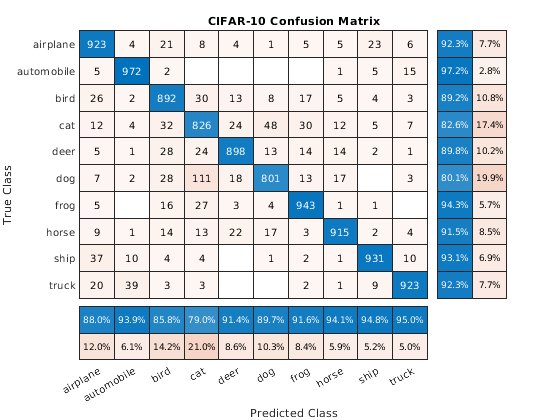

Измените внешний вид и поведение матричного графика беспорядка путем изменения значений свойств. Добавьте столбец и сводные данные строки и заголовок. Нормированные столбцом сводные данные столбца отображают количество правильно и неправильно классифицированные наблюдения для каждого предсказанного класса как проценты количества наблюдений за соответствующим предсказанным классом. Нормированные строкой сводные данные строки отображают количество правильно и неправильно классифицированные наблюдения для каждого истинного класса как проценты количества наблюдений за соответствующим истинным классом.

cm.ColumnSummary = 'column-normalized';
cm.RowSummary = 'row-normalized';
cm.Title = 'CIFAR-10 Confusion Matrix';

Можно использовать confusionchart создавать матричный график беспорядка из числовой матрицы беспорядка.

Загрузите демонстрационную матрицу беспорядка m и связанный класс маркирует classLabels.

load('Cifar10ConfusionMat.mat','m','classLabels');
m

m = 10×10

   923     4    21     8     4     1     5     5    23     6
     5   972     2     0     0     0     0     1     5    15
    26     2   892    30    13     8    17     5     4     3
    12     4    32   826    24    48    30    12     5     7
     5     1    28    24   898    13    14    14     2     1
     7     2    28   111    18   801    13    17     0     3
     5     0    16    27     3     4   943     1     1     0
     9     1    14    13    22    17     3   915     2     4
    37    10     4     4     0     1     2     1   931    10
    20    39     3     3     0     0     2     1     9   923

classLabels

classLabels = 10x1 categorical array
     airplane
     automobile
     bird
     cat
     deer
     dog
     frog
     horse
     ship
     truck

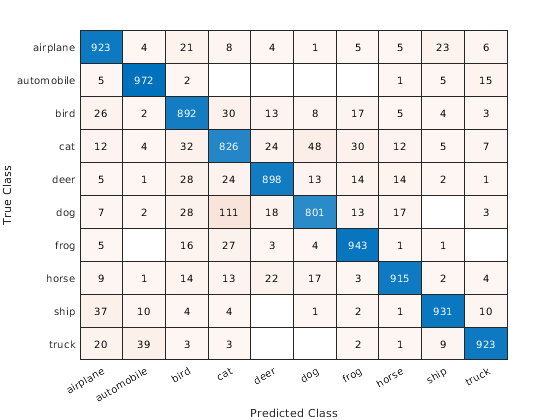

Создайте матричный график беспорядка из числовой матрицы беспорядка и меток класса.

cm = confusionchart(m,classLabels);

Загрузите выборку предсказанных и истинных меток для проблемы классификации. trueLabels истинные метки для проблемы классификации изображений и predictedLabels прогнозы сверточной нейронной сети. Создайте матричный график беспорядка со сводными данными строки и столбцом

load('Cifar10Labels.mat','trueLabels','predictedLabels');
figure
cm = confusionchart(trueLabels,predictedLabels, ...
    'ColumnSummary','column-normalized', ...
    'RowSummary','row-normalized');

Чтобы отсортировать классы матрицы беспорядка мудрым классом отзывом (истинный положительный уровень), нормируйте значения ячеек через каждую строку, то есть, количеством наблюдений, которые имеют тот же истинный класс. Сортировка классов соответствующими диагональными значениями ячеек и сбросом нормализация значений ячеек. Классы теперь сортируются таким образом, что проценты в синих ячейках в сводных данных строки направо уменьшаются.

cm.Normalization = 'row-normalized';
sortClasses(cm,'descending-diagonal');
cm.Normalization = 'absolute';

Чтобы отсортировать классы по мудрой классом точности (положительное прогнозирующее значение), нормируйте значения ячеек через каждый столбец, то есть, количеством наблюдений, которые имеют тот же предсказанный класс. Сортировка классов соответствующими диагональными значениями ячеек и сбросом нормализация значений ячеек. Классы теперь сортируются таким образом, что проценты в синих ячейках в сводных данных столбца в нижней части уменьшаются.

cm.Normalization = 'column-normalized';
sortClasses(cm,'descending-diagonal');
cm.Normalization = 'absolute';
