3-D слой обрезки
3-D слой обрезки обрезки 3-D объем к размеру входа показывает карту.
Задайте количество входных параметров к слою, когда вы создадите его. Входные параметры к слою имеют имена 'in' и 'ref'. Используйте входные имена при соединении или разъединении слоя при помощи connectLayers или disconnectLayers. Все входные параметры к 3-D слою обрезки должны иметь то же количество размерностей.
layer = crop3dLayer
layer = crop3dLayer([X Y Z])
Создайте 3-D слой обрезки и соедините оба из его входных параметров с помощью объекта layerGraph.
layers = [
image3dInputLayer([32 32 32 3],'Name','image')
convolution3dLayer(3,16,'Padding','same','Name','conv')
crop3dLayer('Name','crop')
concatenationLayer(4,2,'Name','concat')
]layers =
4x1 Layer array with layers:
1 'image' 3-D Image Input 32x32x32x3 images with 'zerocenter' normalization
2 'conv' Convolution 16 3x3x3 convolutions with stride [1 1 1] and padding 'same'
3 'crop' Crop 3D center crop
4 'concat' Concatenation Concatenation of 2 inputs along dimension 4
Создайте график слоя. Первый вход 3-D слоя обрезки автоматически соединяется с выходом 3-D сверточного слоя.
lgraph = layerGraph(layers);
Добавьте макс. слой объединения в график слоя.
maxPool = maxPooling3dLayer(2,'stride',2,'Name','pool'); lgraph = addLayers(lgraph,maxPool); lgraph = connectLayers(lgraph,'image','pool');
Соедините второй вход слоя обрезки к выходу макс. слоя объединения.
lgraph = connectLayers(lgraph,'pool','crop/ref');
Конкатенация слоя обрезки выход и макс. слой объединения выводится.
lgraph = connectLayers(lgraph,'pool','concat/in2');

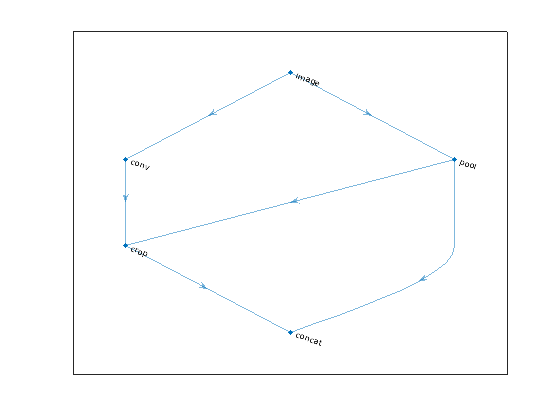

Отобразите график слоя.
plot(lgraph)
