Приложение Ground Truth Labeler

Хорошие достоверные данные крайне важны для разработки автоматизированных ведущих алгоритмов и оценки их производительности. Однако создание и поддержание разнообразного и высококачественного набора аннотируемых ведущих данных требуют значительного усилия. Приложение Ground Truth Labeler делает этот процесс легким и эффективным. Это приложение включает функции, чтобы аннотировать объекты как прямоугольники, линии или пиксельные метки. Пиксельная маркировка является процессом, в котором каждый пиксель в изображении присвоен класс или категория, которая может затем использоваться, чтобы обучить алгоритм сегментации пиксельного уровня. Несмотря на то, что можно использовать приложение, чтобы вручную пометить все данные, этот процесс требует существенного количества времени и ресурсов, специально для пиксельной маркировки. Как альтернатива, приложение также служит основой, чтобы включить алгоритмы, чтобы расширить и автоматизировать процесс маркировки. Можно использовать алгоритмы, которые вы создаете, чтобы автоматически пометить целые наборы данных, и затем закончиться более эффективным, более коротким ручным шагом верификации. Можно также отредактировать результаты шага автоматизации составлять сложные сценарии, которые может пропустить алгоритм.

В этом примере вы будете:

Это достоверные данные может затем использоваться, чтобы обучить новую сеть семантической сегментации или переобучить существующую.

Создайте алгоритм обнаружения дороги и неба

Во-первых, создайте алгоритм семантической сегментации что дорога сегментов и пиксели неба в изображении. Семантическая Сегментация Используя Глубокое обучение (Computer Vision Toolbox), который описывает пример, как обучить нейронную сеть для глубокого обучения семантической сегментации. Эта сеть была обучена, чтобы предсказать 11 классов семантических меток включая 'Дорогу' и 'Небо'. Производительность этих сетей зависит от того, насколько generalizable они. Применение сетей к ситуациям, с которыми они не сталкивались во время обучения, может привести к результатам ниже среднего. Итеративно вводящие пользовательские обучающие данные к процессу обучения могут заставить сеть выполнить лучше на подобных наборах данных.

Загрузите сеть, которая была предварительно обучена на наборе данных CamVid [1] [2] из Кембриджского университета.

pretrainedURL = 'https://www.mathworks.com/supportfiles/vision/data/segnetVGG16CamVid.mat';
pretrainedFolder = fullfile(tempdir,'pretrainedSegNet');
pretrainedSegNet = fullfile(pretrainedFolder,'segnetVGG16CamVid.mat');
if ~exist(pretrainedSegNet,'file')
    if ~exist(pretrainedFolder,'dir')
        mkdir(pretrainedFolder);
    end
    disp('Downloading pretrained SegNet (107 MB)...');
    websave(pretrainedSegNet,pretrainedURL);
end

Сегментируйте изображение и отобразите его.

% Load the semantic segmentation network
data = load(pretrainedSegNet);

% Load a test image from drivingdata
roadSequenceData = fullfile(toolboxdir('driving'), 'drivingdata', 'roadSequence');
I = imread(fullfile(roadSequenceData, 'f00000.png'));

% Run the network on the image
automatedLabels = semanticseg(I, data.net);

% Display the labels overlaid on the image, choosing relevant categories
figure, imshow(labeloverlay(I, automatedLabels, 'IncludedLabels', ["Sky", "Road"]));

Выход сети представлен в MATLAB как категориальная матрица. Перечисленные категории включают все те, которые сеть семантической сегментации была обучена на, не только категории, существующие в выходе. Эта информация также доступна от самого сетевого объекта.

  data.net.Layers(end).ClassNames

% List categories of pixels labeled
categories(automatedLabels)

% The blue overlay indicates the 'Sky' category, and the green overlay
% indicates 'Road'.

Рассмотрите пиксельный класс автоматизации сегментации

Включите этот алгоритм семантической сегментации в рабочий процесс автоматизации приложения путем создания класса, который наследовался абстрактному базовому классу vision.labeler.AutomationAlgorithm. Этот базовый класс задает API что использование приложения, чтобы сконфигурировать и запустить алгоритм. Приложение Ground Truth Labeler обеспечивает удобный способ получить первоначальный шаблон класса автоматизации. Для получения дополнительной информации смотрите, Создают Алгоритм Автоматизации для Маркировки (Computer Vision Toolbox). RoadAndSkySegmentation класс основан на этом шаблоне и обеспечивает готовый к использованию класс автоматизации для пиксельной сегментации метки.

Первый набор свойств в RoadAndSkySegmentation класс задает имя алгоритма, предоставляет краткое описание его и дает направления для использования его.

   properties(Constant)

       %Name
       %   Character vector specifying name of algorithm.
       Name = 'RoadAndSkySegmentation'

       %Description
       %   Character vector specifying short description of algorithm.
       Description = 'This algorithm uses semanticseg with a pretrained network to annotate roads and sky'

       %UserDirections
       %   Cell array of character vectors specifying directions for
       %   algorithm users to follow in order to use algorithm.
       UserDirections = {...
           ['Automation algorithms are a way to automate manual labeling ' ...
           'tasks. This AutomationAlgorithm automatically creates pixel ', ...
           'labels for road and sky.'], ...
           ['Review and Modify: Review automated labels over the interval ', ...
           'using playback controls. Modify/delete/add ROIs that were not ' ...
           'satisfactorily automated at this stage. If the results are ' ...
           'satisfactory, click Accept to accept the automated labels.'], ...
           ['Accept/Cancel: If results of automation are satisfactory, ' ...
           'click Accept to accept all automated labels and return to ' ...
           'manual labeling. If results of automation are not ' ...
           'satisfactory, click Cancel to return to manual labeling ' ...
           'without saving automated labels.']};
   end

Следующий раздел RoadAndSkySegmentation класс задает пользовательские свойства, необходимые основному алгоритму. PretrainedNetwork свойство содержит предварительно обученную сеть. AllCategories свойство содержит имена этих трех категорий.

   properties
       % PretrainedNetwork saves the SeriesNetwork object that does the semantic
       % segmentation.
       PretrainedNetwork

       % Categories holds the default 'background', 'road', and 'sky'
       % categorical types.
       AllCategories = {'background'};

       % Store names for 'road' and 'sky'.
       RoadName
       SkyName
   end

checkLabelDefinition, первый метод задан в RoadAndSkySegmentation , проверки, что только метки типа PixelLabel включены для автоматизации. PixelLabel единственный тип, необходимый для семантической сегментации.

       function TF = checkLabelDefinition(~, labelDef)
           isValid = false;

           if (strcmpi(labelDef.Name, 'road') && labelDef.Type == labelType.PixelLabel)
               isValid = true;
               algObj.RoadName = labelDef.Name;
               algObj.AllCategories{end+1} = labelDef.Name;
           elseif (strcmpi(labelDef.Name, 'sky') && labelDef.Type == labelType.PixelLabel)
               isValid = true;
               algObj.SkyName = labelDef.Name;
               algObj.AllCategories{end+1} = labelDef.Name;
           elseif(labelDef.Type == labelType.PixelLabel)
               isValid = true;
           end
       end

Следующий набор функций управляет осуществлением алгоритма. vision.labeler.AutomationAlgorithm класс включает интерфейс, который содержит методы как 'initialize'запущенный, и 'terminate' для подготовки и выполнения автоматизации легко. initialize функция заполняет начальное состояние алгоритма на основе существующих меток в приложении. В RoadAndSkySegmentation класс, initialize функция была настроена, чтобы загрузить предварительно обученную сеть семантической сегментации от tempdir и сохраните его в PretrainedNetwork свойство.

       function initialize(algObj, ~, ~)

           % Point to tempdir where pretrainedSegNet was downloaded.
           pretrainedFolder = fullfile(tempdir,'pretrainedSegNet');
           pretrainedSegNet = fullfile(pretrainedFolder,'segnetVGG16CamVid.mat');
           data = load(pretrainedSegNet);
           % Store the network in the 'PretrainedNetwork' property of this object.
           algObj.PretrainedNetwork = data.net;
       end

Затем run функция задает базовый алгоритм семантической сегментации этого класса автоматизации. run называется для каждого видеокадра и ожидает, что класс автоматизации возвратит набор меток. run функция в RoadAndSkySegmentation содержит логику, введенную ранее для создания категориальной матрицы пиксельных меток, соответствующих "Дороге" и "Небу". Это может быть расширено к любым категориям, сеть обучена на и ограничивается этими двумя для рисунка только.

       function autoLabels = run(algObj, I)
           % Setup categorical matrix with categories including road and
           % sky
           autoLabels = categorical(zeros(size(I,1), size(I,2)),0:2,algObj.AllCategories,'Ordinal',true);

           pixelCat = semanticseg(I, this.PretrainedNetwork);
           if ~isempty(pixelCat)
               % Add the selected label at the bounding box position(s)
               autoLabels(pixelCat == "Road") = algObj.RoadName;
               autoLabels(pixelCat == "Sky") = algObj.SkyName;
           end
       end

Этот алгоритм не требует никакой очистки, таким образом, terminate функция пуста.

Используйте пиксельный класс автоматизации сегментации в приложении

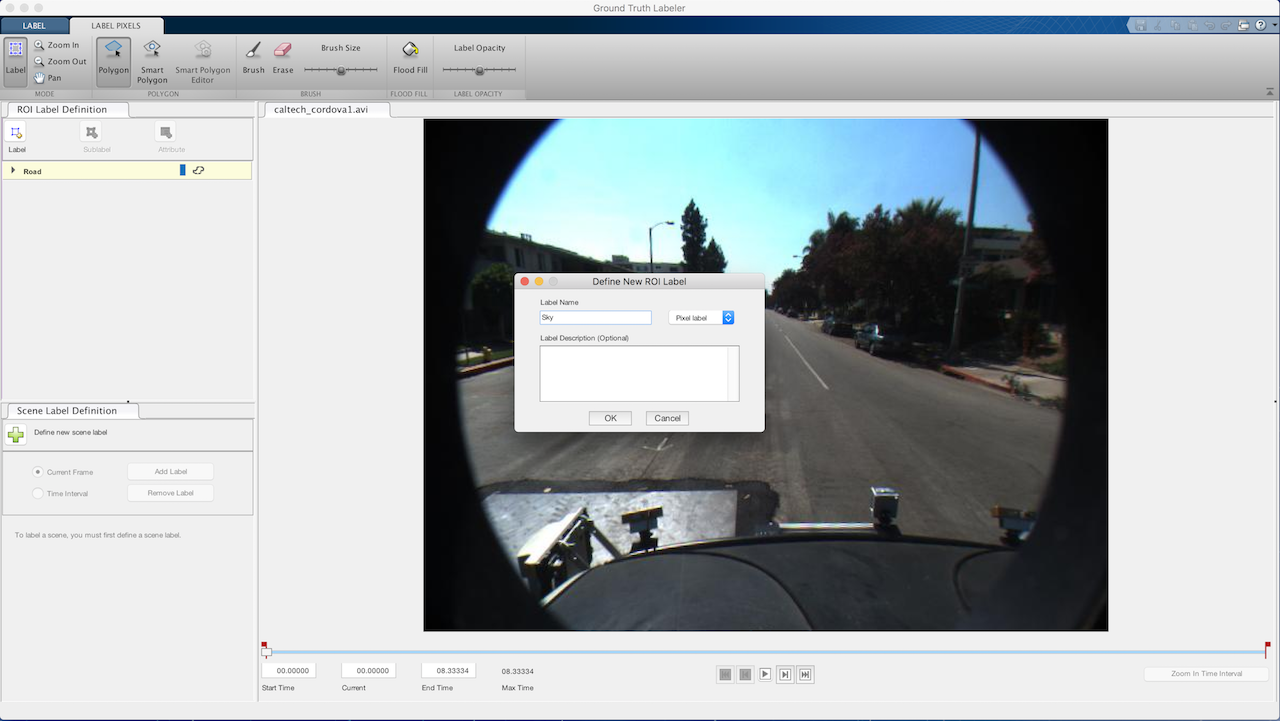

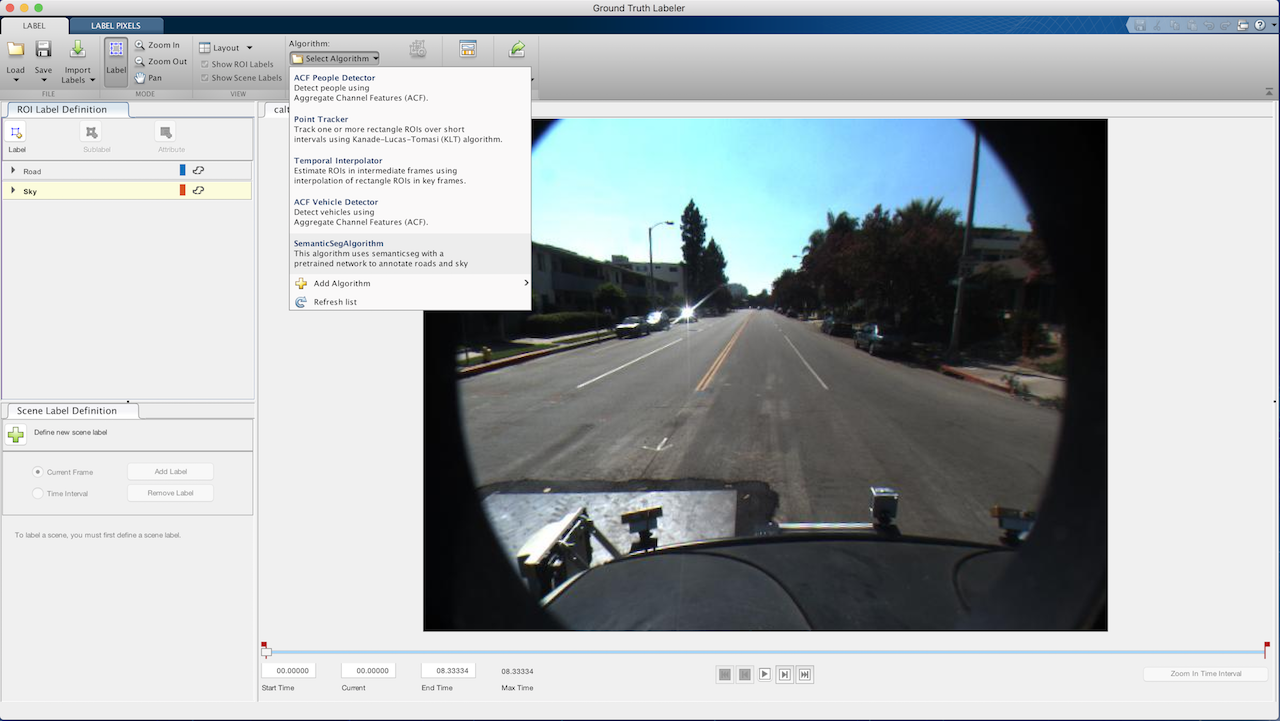

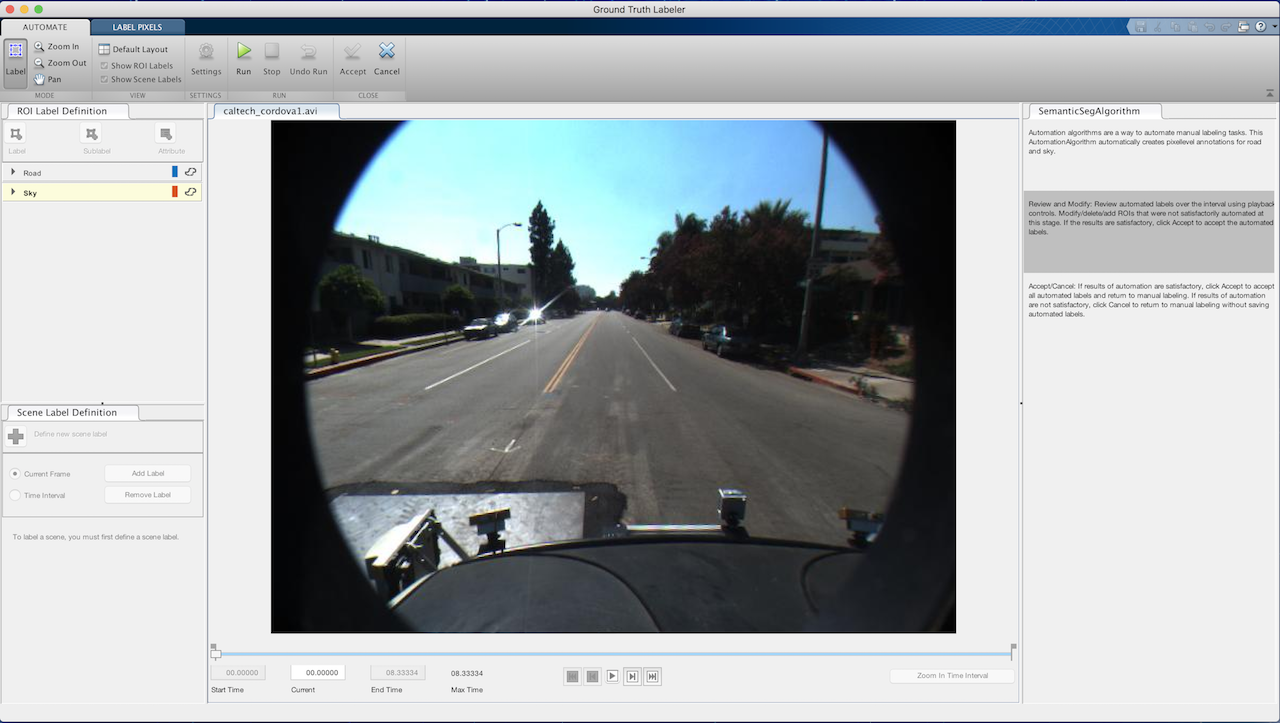

Свойства и методы, описанные в предыдущем разделе, были реализованы в RoadAndSkySegmentation файл класса алгоритма автоматизации. Использовать этот класс в приложении:

     mkdir('+vision/+labeler');
     copyfile('RoadAndSkySegmentation.m','+vision/+labeler');

     groundTruthLabeler caltech_cordova1.avi

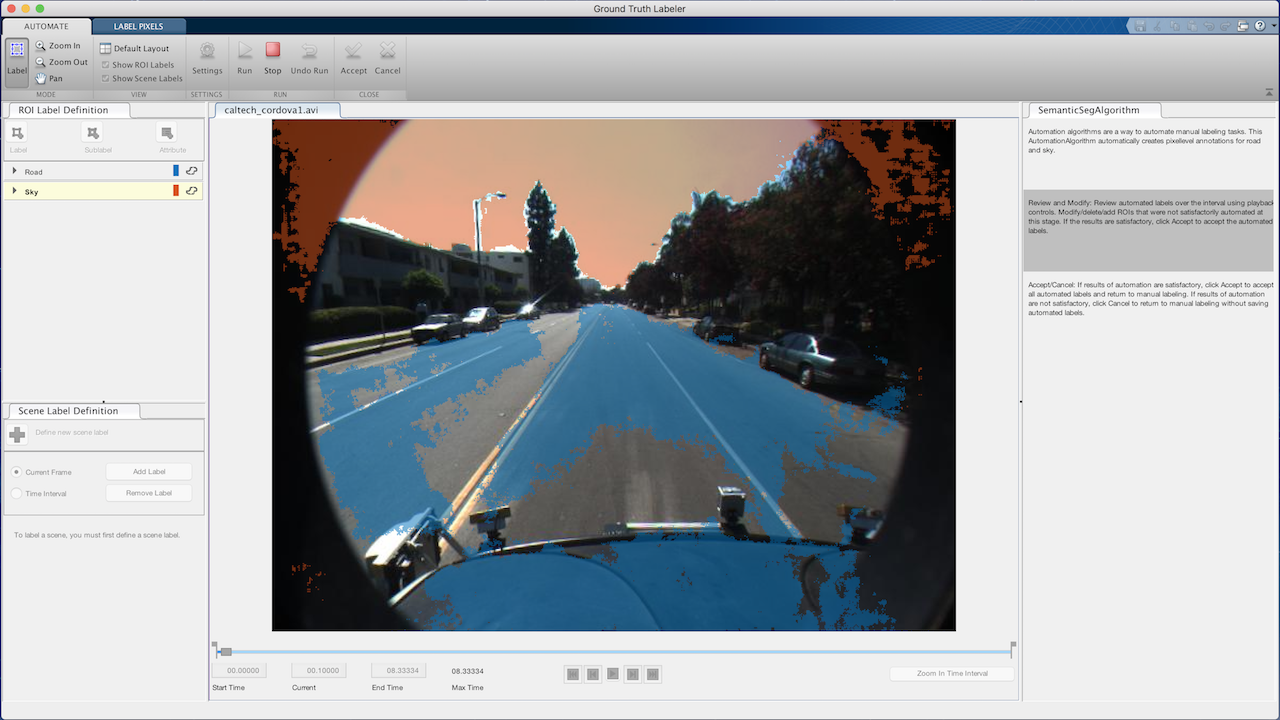

Автоматизация для пиксельной маркировки для видео завершена. Можно теперь возобновить маркировку других предметов интереса, сохранить сеанс или экспортировать результаты этой запущенной маркировки.

Заключение

Этот пример показал, как использовать предварительно обученную сеть семантической сегментации, чтобы ускорить маркировку пикселей дороги и неба в приложении Ground Truth Labeler с помощью AutomationAlgorithm интерфейс.
