ca2tf

Преобразуйте связанный фильтр allpass в форму передаточной функции

свернуть все на странице

Синтаксис

[b,a]=ca2tf(d1,d2)
[b,a]=ca2tf(d1,d2,beta)
[b,a,bp]=ca2tf(d1,d2)
[b,a,bp]=ca2tf(d1,d2,beta)

Описание

[b,a]=ca2tf(d1,d2) возвращает вектор коэффициентов b и вектор коэффициентов a соответствие числителю и знаменателю передаточной функции

H(z)=B(z)/A(z)=12[H1(z)+H2(z)]

d1 и d2 вектора действительных чисел, соответствующие знаменателям фильтров allpass H1(z) и H2(z).

[b,a]=ca2tf(d1,d2,beta) где d1, d2 и beta являются комплексными, возвращает вектор коэффициентов b и вектор коэффициентов a соответствие числителю и знаменателю передаточной функции

H(z)=B(z)/A(z)=12[−(β¯)⋅H1(z)+β⋅H2(z)]

[b,a,bp]=ca2tf(d1,d2), где d1 и d2 действительны, возвращает векторный bp из действительных коэффициентов, соответствующих числителю степени дополнительный фильтр G (z)

G(z)=Bp(z)/A(z)=12[H1(z)−H2(z)]

[b,a,bp]=ca2tf(d1,d2,beta), где d1, d2 и beta являются комплексными, возвращает вектор коэффициентов bp из действительных или комплексных коэффициентов, которые соответствуют числителю степени дополнительный фильтр G (z)

G(z)=Bp(z)/A(z)=12j[−(β¯)⋅H1(z)+β⋅H2(z)]

Примеры

Создайте фильтр, преобразуйте фильтр в двойную форму allpass и преобразуйте результат назад в исходную структуру (создайте степень дополнительный фильтр также).

[b,a]=cheby1(10,.5,.4);



[d1,d2,beta]=tf2ca(b,a);

% tf2ca returns the denominators of the allpasses

[num,den,numpc]=ca2tf(d1, d2,beta);

% Reconstruct the original filter plus the power complementary one

[h,w,s]=freqz(num,den);



hpc = freqz(numpc,den);



s.plot = 'mag';



s.yunits = 'sq';



freqzplot([h hpc],w,s);

% Plot the mag response of the original filter and the power complementary one

Примеры

свернуть все

Скрипт Open Live Script

Создайте фильтр, преобразуйте фильтр в двойную форму allpass и преобразуйте результат назад в исходную структуру (создайте степень дополнительный фильтр также).

[b,a]=cheby1(10,.5,.4);
 [d1,d2,beta]=tf2ca(b,a);

tf2ca возвращает знаменатели фильтров allpass

[num,den,numpc]=ca2tf(d1, d2,beta);

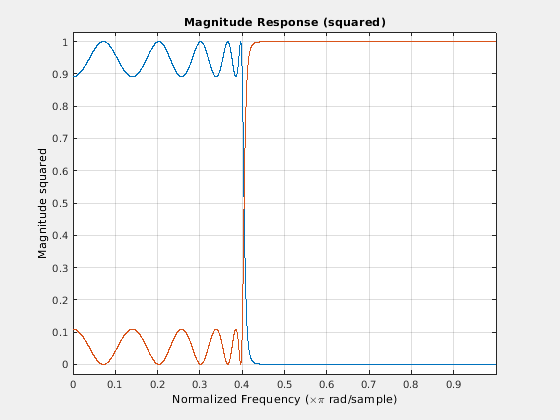

Постройте ответ величины исходного фильтра и степени дополнительная.

fvtool(num,den,numpc,den,'Analysis','magnitude','MagnitudeDisplay',...
    'Magnitude Squared')
