cl2tf

Преобразуйте связанную решетку allpass в форму передаточной функции

Синтаксис

[b,a] = cl2tf(k1,k2)
[b,a] = cl2tf(k1,k2,beta)
[b,a,bp] = cl2tf(k1,k2)
[b,a,bp] = cl2tf(k1,k2,beta)

Описание

[b,a] = cl2tf(k1,k2) возвращает числитель и векторы знаменателя коэффициентов b и a соответствие передаточной функции

H(z)=B(z)/A(z)=12[H1(z)+H2(z)]

где H1(z) и H2(z) являются передаточными функциями фильтров allpass, определенных k1 и k2, и k1 и k2 вектора действительных чисел отражательных коэффициентов, соответствующих allpass структуры решетки.

[b,a] = cl2tf(k1,k2,beta) где k1, k2 и beta являются комплексными, возвращает числитель и векторы знаменателя коэффициентов b и соответствия передаточной функции

H(z)=B(z)/A(z)=12[(β¯)H1(z)+βH2(z)]

[b,a,bp] = cl2tf(k1,k2) где k1 и k2 действительны, возвращает векторный bp из действительных коэффициентов, соответствующих числителю степени дополнительный фильтр G(z)

G(z)=Bp(z)/A(z)=12[H1(z)H2(z)]

[b,a,bp] = cl2tf(k1,k2,beta) где k1, k2 и beta являются комплексными, возвращает вектор коэффициентов bp из возможно объединяют коэффициенты, соответствующие числителю степени дополнительный фильтр G(z)

G(z)=Bp(z)/A(z)=12j[(β¯)H1(z)+βH2(z)]

Примеры

свернуть все

tf2cl возвращает отражательный coefs

[b,a]=cheby1(10,.5,.4);
[k1,k2,beta]=tf2cl(b,a);

Создайте оригинал и степень дополнительный фильтр.

[num,den,numpc]=cl2tf(k1,k2,beta);
[h,w]=freqz(num,den); hpc = freqz(numpc,den);

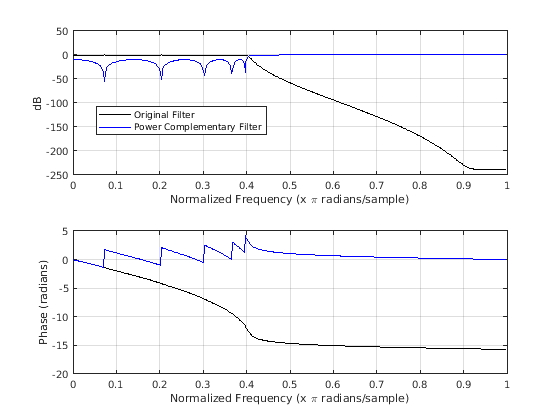

Покажите частотную характеристику

subplot(211);
plot(w./pi,20*log10(abs(h)),'k'); hold on; grid on;
plot(w./pi,20*log10(abs(hpc)),'b');
xlabel('Normalized Frequency (x \pi radians/sample)');
ylabel('dB');
legend('Original Filter','Power Complementary Filter',...
    'Location','best');
subplot(212);
plot(w./pi,unwrap(angle(h)),'k'); hold on; grid on;
xlabel('Normalized Frequency (x \pi radians/sample)');
ylabel('Phase (radians)');
plot(w./pi,unwrap(angle(hpc)),'b');
