addWave

Добавьте волну в Logic Analyzer

Описание

пример

waveTag = addWave(scope) добавляет волна к отображению. Значение тега возвращено, который может использоваться, чтобы изменить и удалить волну.

waveTag = addWave(scope,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки.

Примеры

свернуть все

Используйте функции, чтобы создать и управлять dsp. Системный объект LogicAnalyzer.

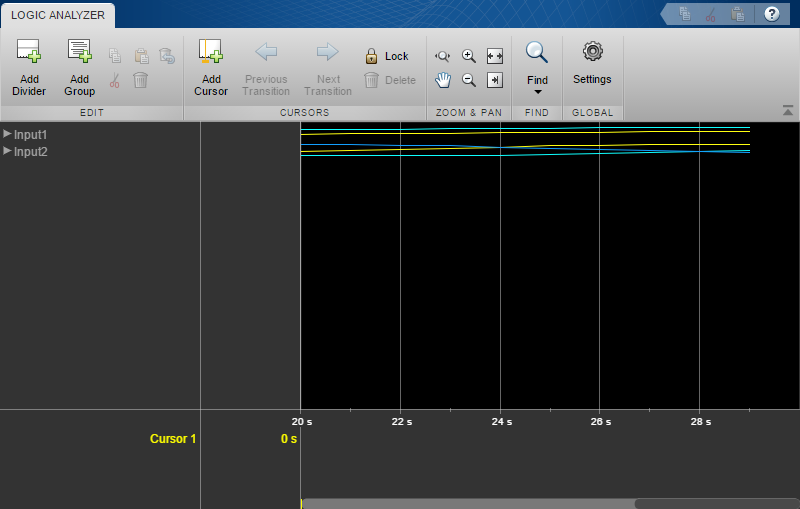

Отобразите Волны на осциллографе Logic Analyzer.

scope = dsp.LogicAnalyzer('NumInputPorts',2);

stop = 30;
for count = 1:stop
    sinValVec = sin(count/stop*2*pi);
    cosValVec = cos(count/stop*2*pi);
    cosValVecOffset = cos((count+10)/stop*2*pi);

    scope([count (count-(stop/2))],[sinValVec cosValVec cosValVecOffset])
end

Реорганизуйте отображение

digitalDividerTag = addDivider(scope,'Name','Digital','Height',20);
analogDividerTag = addDivider(scope,'Name','Analog','Height',40);

tags = getDisplayChannelTags(scope);

modifyDisplayChannel(scope,tags{1},'InputChannel',1,...
    'Name','Ramp Digital','Height',40);
modifyDisplayChannel(scope,tags{2},'InputChannel',2,...
    'Name','Waves Analog','Format','Analog','Height',80);

moveDisplayChannel(scope,digitalDividerTag,'DisplayChannel',1)
moveDisplayChannel(scope,tags{2},'DisplayChannel',length(tags))

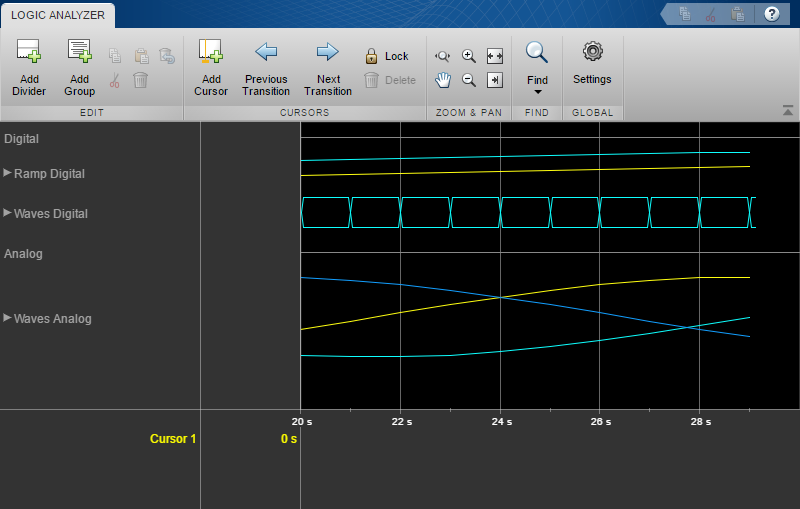

show(scope)

Дублирующаяся информация о волне и проверке

addWave(scope,'InputChannel',2,'Name','Waves Digital','Format','Digital',...
    'Height',30,'DisplayChannel',3);

Удалите делители

deleteDisplayChannel(scope,digitalDividerTag)
deleteDisplayChannel(scope,analogDividerTag)

Очистите переменные

clear analogDividerTag cosValVec cosValVecOffset count digitalDividerTag duplicateWave scope sinValVec stop tags

Входные параметры

свернуть все

Пример: 'addWave(scope)' добавляет волна с характеристиками по умолчанию.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'InputChannel',2,'Color','Blue' указывает, что волна должна быть добавлена, чтобы ввести канал 1 и окрашена в синий.

Цвет волны, заданной как [R G B] значение или одно из следующего:

  • 'Black'

  • 'Blue'

  • 'Cyan'

  • 'Default'

  • 'Green'

  • 'Magenta'

  • 'Red'

  • 'White'

  • 'Yellow'

Когда вы выбираете 'Default', значение DisplayChannelColor свойство в Logic Analyzer используется.

Пример: 'Color','Blue'

Пример: 'Color',[0,0,1]

Типы данных: char | string | double | single | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

Задайте как скалярное числовое значение канал отображения, который показывает эту волну. По умолчанию волна добавляется в конец отображения.

Пример: 'DisplayChannel',2

Типы данных: double | single | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

Задайте как скалярное неотрицательное целое число размер шрифта в точках. Когда вы выбираете 0, значение DisplayChannelFontSize свойство в Logic Analyzer используется.

Пример: 'FontSize',8

Типы данных: double

Когда вы выбираете 'Default', значение DisplayChannelFormat свойство в Logic Analyzer используется.

Пример: 'Format','Digital'

Типы данных: char | string

Задайте как скалярное целое число высота волны в отображении в модулях 16 пикселей. Когда вы выбираете 0, значение DisplayChannelHeight свойство в Logic Analyzer используется.

Пример: 'Height',2

Типы данных: double

Это свойство задает входной канал, данные которого используются в этой волне. По умолчанию это соединит первый вход с этой волной.

Пример: 'InputChannel',2

Типы данных: double | single | uint8 | uint16 | uint32 | uint64 | int8 | int16 | int32 | int64

Задайте имя, которое требуется определить для новой волны.

Пример: 'Name','MyWave'

Типы данных: char | string

Когда входные сигналы имеют класс, двойной, один, или логический, вы не должны устанавливать это свойство. Когда вы выбираете 'Default', значение DisplayChannelRadix свойство в Logic Analyzer используется.

Типы данных: char | string

Выходные аргументы

свернуть все

Тег для недавно добавленной волны. Используйте имя тега, чтобы изменить и удалить волну.
