Гистограмма входа или последовательность входных параметров
DSP System Toolbox / Статистика
Блок Histogram вычисляет плотность распределения входных элементов вдоль каждого столбца или вдоль целого входа. Можно задать размерность с помощью параметра Find the histogram over. Блок распределяет входные элементы на основе их значения во многие дискретные интервалы, заданные параметром Number of bins. Для получения дополнительной информации см. Алгоритмы.

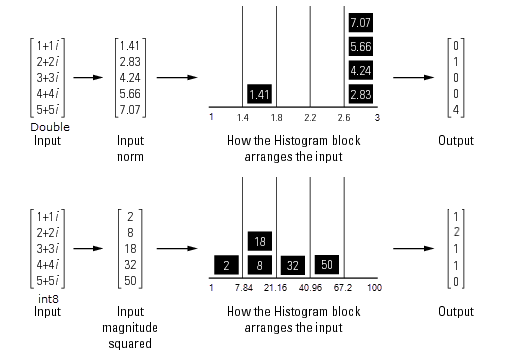

Когда входные данные действительны, контуры интервала брошены в двойной тип данных. Когда входные данные являются комплексными, контуры интервала для входных параметров с двойной точностью брошены в двойной, и контуры интервала для целочисленных входных параметров брошены в двойной и в квадрате. Для примера смотрите, Вычисляют Гистограмму Действительных и Комплексных данных.
Чтобы отследить плотность распределения входных параметров в течение времени, выберите параметр Running histogram.
Когда вход является комплексным, блочные сортировки элементы их величиной.
Lower limit of histogram — Нижняя граница интервала с самым низким знакомЗадайте нижнюю границу интервала с самым низким знаком как действительный скаляр. Этот параметр не принимает NaN или Inf. Если вход имеет значение меньше, чем Lower limit of histogram, блок помещает этот элемент в интервал с самым низким знаком.
Upper limit of histogram — Верхний контур интервала с самым высоким знакомЗадайте верхний контур интервала с самым высоким знаком как действительный скаляр. Этот параметр не принимает NaN или Inf. Если вход имеет значение, больше, чем Upper limit of histogram, блок помещает этот элемент в интервал с самым высоким знаком.
Number of bins — Количество интервалов гистограммыЗадайте количество интервалов гистограммы как положительное целое число.
Find the histogram over — Вычислите гистограмму по каждому столбцу или целому входуEach column (значение по умолчанию) | Entire inputЗадайте, вычисляется ли гистограмма по каждому столбцу или целому входу. Опции для этого параметра затронуты установкой параметра Running histogram.
Когда вы очищаете параметр Running histogram, и вы устанавливаете параметр Find the histogram over на:
Each column — Блок вычисляет гистограмму по каждому столбцу.
Entire input — Блок выводит гистограмму по целому входу.
Когда вы выбираете параметр Running histogram, и вы устанавливаете параметр Find the histogram over на:
Each column — Блок вычисляет рабочую гистограмму по каждому столбцу.
Entire input — Блок выводит рабочую гистограмму по целому входу.
Normalized — Normalize выходКогда вы выбираете этот параметр, блок выход, y, нормирован. В математическом элементе, sum(y) = 1. Этот параметр не запрашивает входные сигналы фиксированной точки.
Running histogram — Отслеживайте плотность распределения в зависимости от времениКогда вы выбираете этот параметр, блок отслеживает плотность распределения входных параметров в течение времени.
Reset port — Событие сбросаNon-zero sample (значение по умолчанию) | None | Rising edge | Falling edge | Either edgeБлок сбрасывает рабочую гистограмму и порожнюю тару все интервалы каждый раз, когда событие сброса обнаруживается в дополнительном порте Rst. Шаг расчета сброса должен равняться входному шагу расчета.
Используйте этот параметр, чтобы задать событие сброса:
Non-zero sample — Инициировал операцию сброса в каждом шаге расчета, когда вход Rst не является нулем.
None — Отключает порт Rst.
Rising edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:
Повышения от отрицательной величины или до положительного значения или до нуля.
Повышения от нуля до положительного значения, где повышение не является продолжением повышения от отрицательной величины, чтобы обнулить.
Falling edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:
Падения от положительного значения до отрицательной величины или нуля.
Падения от нуля до отрицательной величины, где падение не является продолжением падения от положительного значения, чтобы обнулить.
Either edge — Инициировал операцию сброса, когда входом Rst является Rising edge или Falling edge.
Когда рабочие симуляции в многозадачном режиме Simulink®, сигналы сброса имеют задержку с одной выборкой. Когда блок обнаруживает событие сброса, существует задержка с одной выборкой при скорости порта сброса, прежде чем блок применит сброс. Для получения дополнительной информации о задержке и режимах управления задачами Simulink, смотрите Избыточную Алгоритмическую Задержку (Определяющий задачу для Задержки) и Основанное на времени Планирование и Генерация кода (Simulink Coder).
Чтобы включить этот параметр, выберите параметр Running histogram.
Чтобы использовать эти параметры, ввод данных должен быть комплексной и фиксированной точкой. Для всех других входных параметров проигнорированы параметры на вкладке Data Types.
Rounding mode — Метод округления операцииFloor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroЗадайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите округление режима.
Saturate on integer overflow — Метод действия переполненияКогда вы выбираете этот параметр, блок насыщает результат своей операции фиксированной точки. Когда вы очищаете этот параметр, блок переносит результат своей операции фиксированной точки. Для получения дополнительной информации на saturate и wrap, смотрите режим переполнения для операций фиксированной точки.
Product output — Тип выходных данных продуктаInherit: Same as input (значение по умолчанию) | fixdt([],16,0)Квадраты действительных и мнимых частей комплексного входа хранятся в типе данных Product output.
Можно установить этот параметр на:
Inherit: Same as input — Тип выходных данных продукта совпадает с типом входных данных.
fixdt([],16,0) — Тип выходных данных продукта является двоичной точкой автосо знаком, масштабируемой, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.
В качестве альтернативы можно установить тип данных Product output при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant
.
Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).
Accumulator — Тип данных аккумулятораInherit: Same as input (значение по умолчанию) | Inherit: Same as product output | fixdt([],16,0)Результат суммы квадратов действительных и мнимых частей комплексного входа хранится в типе данных Accumulator.
Можно установить этот параметр на:
Inherit: Same as input — Тип данных аккумулятора совпадает с типом входных данных.
Inherit: Same as product output — Тип данных аккумулятора совпадает с типом выходных данных продукта.
fixdt([],16,0) — Тип данных аккумулятора является двоичной точкой автосо знаком, масштабируемой, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.
В качестве альтернативы можно установить тип данных Accumulator при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.
Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).
Lock data type settings against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данныхВыберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили типы данных, которые вы задаете на блоке.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
