Submatrix
Выберите подмножество элементов (субматрица) от матричного входа
- Библиотека:
DSP System Toolbox / управление Сигнала / Индексация
DSP System Toolbox / Математические функции / Матрицы и Линейная алгебра / Матричные операции
Описание
Блок Submatrix извлекает непрерывную субматрицу, y, от M-by-N входная матрица u. Для получения дополнительной информации о выборе строк и столбцов, чтобы извлечь, см. Опции Спецификации Области значений.
Порты
Входной параметр
Port_1 — Входной сигнал
вектор | матрица
Входной сигнал, из которого блок извлекает заданную субматрицу.
Этот блок поддерживает Simulink® виртуальные шины.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated
Вывод
Port_1 — Выбранная субматрица
вектор | матрица
Субматрица выбрана из входного сигнала. Тип данных выхода совпадает с входом.
Этот блок поддерживает Simulink виртуальные шины.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated
Параметры
Для получения дополнительной информации о выборе подмножества элементов, чтобы сформировать субматрицу, см. Опции Спецификации Области значений.
Row span — Область значений строк
All rows (значение по умолчанию) | One row | Range of rows
Область значений входных строк, которые будут сохранены в выходе.
Row — Первая строка выхода
First (значение по умолчанию) | Index | Offset from last | Last | Offset from middle | Middle
Входная строка, которая будет использоваться в качестве первой и единственной строки выхода.
Зависимости
Чтобы включить этот параметр, установите Row span на One row.
Starting row — Первая строка выхода
First (значение по умолчанию) | Index | Offset from last | Last | Offset from middle | Middle
Входная строка, которая будет использоваться в качестве первой строки выхода.
Зависимости
Чтобы включить этот параметр, установите Row span на Range of rows.
Row index — Индекс первой строки
1
Индекс входной строки, которая будет использоваться в качестве первой и единственной строки выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Row span на One row и Row к Index.
Starting row index — Индекс первой строки
1
Индекс входной строки, которая будет использоваться в качестве первой строки выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Row span на Range of rows и Starting row к Index.
Row offset — Смещение первой строки
1
Смещение входной строки, которая будет использоваться в качестве первой и единственной строки выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Row span на One row и Row к Offset from last или Offset from middle.
Starting row offset — Смещение первой строки
1
Смещение входной строки, которая будет использоваться в качестве первой строки выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Row span на Range of rows и Starting row к Offset from last или Offset from middle.
Ending row — Последняя строка
Last (значение по умолчанию) | Index | Offset from last | Offset from middle | Middle
Входная строка, которая будет использоваться в качестве последней строки выхода.
Зависимости
Чтобы включить этот параметр, установите Row span на Range of rows и набор Starting row к любому значению кроме Last.
Ending row index — Индекс последней строки
1
Индекс входной строки, которая будет использоваться в качестве последней строки выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Ending row на Index.
Ending row offset — Смещение последней строки
1
Смещение входной строки, которая будет использоваться в качестве последней строки выхода.
Зависимости
Чтобы включить этот параметр, установите Ending row на Offset from middle или Offset from last.
Column span — Область значений входных столбцов
All columns (значение по умолчанию) | One column | Range of columns
Область значений входных столбцов, которые будут сохранены в выходе.
Column — Первый столбец
First (значение по умолчанию) | Index | Offset from last | Last | Offset from middle | Middle
Входной столбец, который будет использоваться в качестве первого и единственного столбца выхода.
Зависимости
Чтобы включить этот параметр, установите Column span на One column.
Starting column — Первый столбец
First (значение по умолчанию) | Index | Offset from last | Last | Offset from middle | Middle
Входной столбец, который будет использоваться в качестве первого столбца выхода.
Зависимости
Чтобы включить этот параметр, установите Column span на Range of columns.
Starting column index — Индекс первого столбца
1
Индекс входного столбца, который будет использоваться в качестве первого столбца выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Column span на Range of columns и Starting column к Index.
Column index — Индекс первого столбца
1
Индекс входного столбца, который будет использоваться в качестве первого и единственного столбца выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Column span на One column и Column к Index.
Column offset — Смещение первого столбца
1
Смещение входного столбца, который будет использоваться в качестве первого и единственного столбца выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Column span на One column и Column к Offset from last или Offset from middle.
Starting column offset — Смещение первого столбца
1
Смещение входного столбца, который будет использоваться в качестве первого столбца выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Column span на Range of columns и Starting column к Offset from last или Offset from middle.
Ending column — Последний столбец
Last (значение по умолчанию) | Index | Offset from last | Offset from middle | Middle
Входной столбец, который будет использоваться в качестве последнего столбца выхода.
Зависимости
Чтобы включить этот параметр, установите Column span на Range of columns и набор Starting column к любому значению кроме Last.
Ending column index — Индекс последнего столбца
1
Индекс входного столбца, который будет использоваться в качестве последнего столбца выхода, заданного как целое число, больше, чем или равный одному.
Зависимости
Чтобы включить этот параметр, установите Ending column на Index.
Ending column offset — Смещение последнего столбца
1
Смещение входного столбца, который будет использоваться в качестве последнего столбца выхода.
Зависимости
Чтобы включить этот параметр, установите Ending column на Offset from middle или Offset from last.

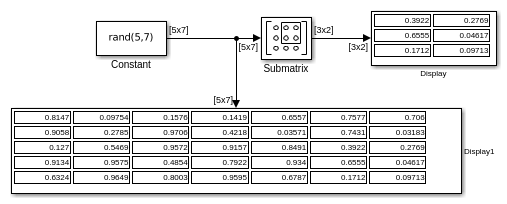

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Больше о
Опции спецификации области значений
Блок обрабатывает длину-M, неориентированную на векторный вход как M-by-1 матрица. Параметр Row span предоставляет три возможности для указания диапазона строк в u быть сохраненным в субматрице выход y:
All rowsЗадает тот
yсодержит все строки Mu.One rowЗадает тот
yсодержит только одну строку отu. ВыборOne rowпозволяет параметру Row позволить выбор желаемой строки.Range of rowsЗадает тот
yсодержит область значений строк отu. ВыборRange of rowsпозволяет Starting row и параметрам Ending row позволить выбор желаемой области значений строк.
Параметр Column span содержит соответствующий набор трех опций для указания диапазона столбцов в u быть сохраненным в субматрице y: All columns, One column, или Range of columns. One column опция включает параметр Column и Range of columns опции включают параметры Ending column и Starting column.
Когда вы выбираете One row или Range of rows от параметра Row span вы задаете желаемую строку или область значений строк в параметре Row, или параметры Ending row и Starting row. Точно так же, когда вы выбираете One column или Range of columns от параметра Column span вы задаете требуемый столбец или область значений столбцов в параметре Column, или параметры Ending column и Starting column.
Row, Column, Starting row или Starting column могут быть заданы шестью способами:
FirstДля строк это указывает что первая строка
uдолжен использоваться в качестве первой строкиy. Когда все столбцы должны быть включены, это эквивалентноy(1,:) = u(1,:).Для столбцов это указывает что первый столбец
uдолжен использоваться в качестве первого столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,1) = u(:,1).IndexДля строк это указывает что строка
u,firstrow, индексированный форвардом параметром Row index или параметром Starting row index, должен использоваться в качестве первой строкиy. Когда все столбцы должны быть включены, это эквивалентноy(1,:) = u(firstrow,:).Для столбцов это указывает что столбец
u, индексированный форвардом параметром Column index или параметром Starting column index,firstcol, должен использоваться в качестве первого столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,1) = u(:,firstcol).Offset from lastДля строк это указывает что строка
uвозместите из строки M Row offset или параметром Starting row offset,firstrow, должен использоваться в качестве первой строкиy. Когда все столбцы должны быть включены, это эквивалентноy(1,:) = u(M-firstrow,:).Для столбцов это указывает что столбец
uвозместите из столбца N Column offset or Starting column offset параметр,firstcol, должен использоваться в качестве первого столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,1) = u(:,N-firstcol).LastДля строк это указывает что последняя строка
uдолжен использоваться в качестве единственной строкиy. Когда все столбцы должны быть включены, это эквивалентноy = u(M,:).Для столбцов это указывает что последний столбец
uдолжен использоваться в качестве единственного столбцаy. Когда все строки должны быть включены, это эквивалентноy = u(:,N).Offset from middleКогда вы выбираете эту опцию, блок выбирает первую строку или столбец выхода
yпутем добавления заданного смещения к средней строке или столбцу входаu. Когда номер, X, входных строк или столбцов даже, блок задает середину как X/2 +1. Когда количество входных строк или столбцов нечетно, блок задает середину какceilx2 .Когда все столбцы должны быть включены, следующий код задает стартовую строку:
y(1,:) = u(MiddleRow+Offset,:), гдеOffsetзначение параметра Starting row offset или Row offset. Когда все строки должны быть включены, следующий код задает стартовый столбец:y(1,:) = u(:,MiddleColumn+Offset), гдеOffsetзначение параметра Starting column offset или Column offset .MiddleКогда вы выбираете эту опцию, блок использует среднюю строку или столбец входа
uкак первая строка или столбец выходаy. Когда номер, X, входных строк или столбцов даже, блок задает середину как X/2 +1. Когда количество входных строк или столбцов нечетно, блок задает середину какceilx2 .Когда все столбцы должны быть включены, следующий код задает стартовую строку:
y = u(MiddleRow,:). Когда все строки должны быть включены, следующий код задает стартовый столбец:y = u(:,MiddleColumn).
Ending row или Ending column могут так же быть заданы пятью способами:
IndexДля строк это указывает что строка
uиндексированный форвардом параметром Ending row index,lastrow, должен использоваться в качестве последней строкиy. Когда все столбцы должны быть включены, это эквивалентноy(end,:) = u(lastrow,:).Для столбцов это указывает что столбец
uиндексированный форвардом параметром Ending column index,lastcol, должен использоваться в качестве последнего столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,end) = u(:,lastcol).Offset from lastДля строк это указывает что строка
uвозместите из строки M параметром Ending row offset,lastrow, должен использоваться в качестве последней строкиy. Когда все столбцы должны быть включены, это эквивалентноy(end,:) = u(M-lastrow,:).Для столбцов это указывает что столбец
uвозместите из столбца N параметром Ending column offset,lastcol, должен использоваться в качестве последнего столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,end) = u(:,N-lastcol).LastДля строк это указывает что последняя строка
uдолжен использоваться в качестве последней строкиy. Когда все столбцы должны быть включены, это эквивалентноy(end,:) = u(M,:).Для столбцов это указывает что последний столбец
uдолжен использоваться в качестве последнего столбцаy. Когда все строки должны быть включены, это эквивалентноy(:,end) = u(:,N).Offset from middleКогда вы выбираете эту опцию, блок выбирает последнюю строку или столбец выхода
yпутем добавления заданного смещения к средней строке или столбцу входаu. Когда номер, X, входных строк или столбцов даже, блок задает середину как X/2 +1. Когда количество входных строк или столбцов нечетно, блок задает середину какceilx2 .Когда все столбцы должны быть включены, следующий код задает конечную строку:
y(end,:) = u(MiddleRow+Offset,:), гдеOffsetзначение параметра Ending row offset. Когда все строки должны быть включены, следующий код задает конечный столбец:y(:,end) = u(:,MiddleColumn+Offset), гдеOffsetзначение параметра Ending column offset.MiddleКогда вы выбираете эту опцию, блок использует среднюю строку или столбец входа
uкак последняя строка или столбец выходаy. Когда номер, X, входных строк или столбцов даже, блок задает середину как X/2 +1. Когда количество входных строк или столбцов нечетно, блок задает середину какceilx2 .Когда все столбцы должны быть включены, следующий код задает конечную строку:
y(end,:) = u(MiddleRow,:). Когда все строки должны быть включены, следующий код задает конечный столбец:y(:,end) = u(:,MiddleColumn).
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Сгенерированный код использует memcpy или memset функции (string.h) при определенных обстоятельствах.
