Нули, полюса и усиление lowpass к преобразованию частоты lowpass

Синтаксис

[Z2,P2,K2,AllpassNum,AllpassDen] = zpklp2lp(Z,P,K,Wo,Wt)

Описание

[Z2,P2,K2,AllpassNum,AllpassDen] = zpklp2lp(Z,P,K,Wo,Wt) возвращает нули, Z2, полюса, P2, и фактор усиления, K2, целевого фильтра, преобразованного от действительного lowpass, моделируют путем применения действительного lowpass первого порядка к действительному отображению частоты lowpass. Это преобразование эффективно помещает одну функцию исходного фильтра, расположенного на частоте Во, на необходимом целевом местоположении частоты, весе.

Это также возвращает числитель, AllpassNum, и знаменатель, AllpassDen, из allpass, сопоставляющего фильтр. Прототип фильтр lowpass дан с нулями, Z, полюса, P, и фактор усиления, K.

Относительные положения других функций исходного фильтра не изменяются в целевом фильтре. Это означает, что возможно выбрать две функции исходного фильтра, F1 и F2, с F1, предшествующим F2. F1 функции будет все еще предшествовать F2 после преобразования. Однако расстояние между F1 и F2 не будет тем же самым до и после преобразования.

Выбор функции, удовлетворяющей lowpass к преобразованию lowpass, не ограничивается частотой среза исходного фильтра lowpass. В целом возможно выбрать любую функцию; например, ребро полосы задерживания, DC, глубокий минимум в полосе задерживания или другие единицы.

Lowpass к преобразованию lowpass может также использоваться в преобразовании других типов фильтров; например, фильтры метки или резонаторы могут сменить свое положение простым способом, не проектируя их снова.

Примеры

Спроектируйте прототип действительный БИХ-полуленточный фильтр с помощью стандартного эллиптического подхода:

[b, a] = ellip(3, 0.1, 30, 0.409);
z = roots(b);
p = roots(a);
k = b(1);
[z2,p2,k2] = zpklp2lp(z, p, k, 0.5, 0.25);

Проверьте результат путем сравнения прототипного фильтра с целевым фильтром:

fvtool(b, a, k2*poly(z2), poly(p2));

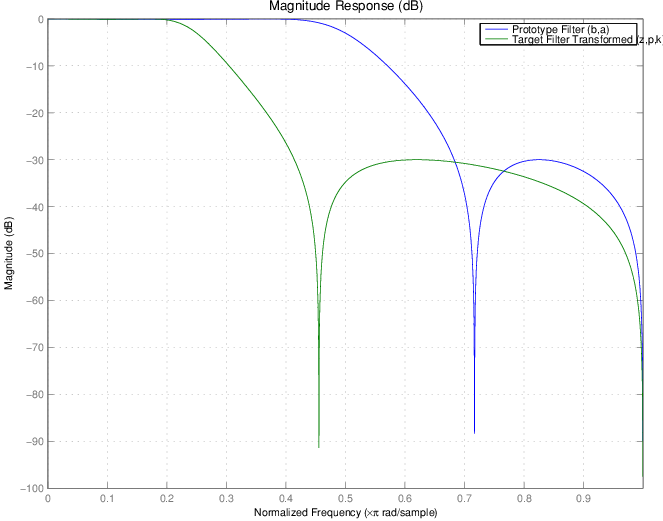

Используя zpklp2lp создает желаемую половину фильтра полосы IIR с преобразованными функциями, которые вы задаете в функции преобразования. Этот рисунок показывает результаты.

Аргументы

ПеременнаяОписание
Z

Нули прототипа фильтр lowpass

P

Полюса прототипа фильтр lowpass

K

Фактор усиления прототипа фильтр lowpass

Wo

Значение частоты, которое будет преобразовано от прототипного фильтра

Wt

Желаемое местоположение частоты в преобразованном целевом фильтре

Z2

Нули целевого фильтра

P2

Полюса целевого фильтра

K2

Фактор усиления целевого фильтра

AllpassNum

Числитель фильтра отображения

AllpassDen

Знаменатель фильтра отображения

Частоты должны быть нормированы, чтобы быть между 0 и 1 с 1 соответствием половине частоты дискретизации.

Ссылки

Constantinides, A.G., “Спектральные преобразования для цифровых фильтров”, Продолжения IEE, издание 117, № 8, стр 1585-1590, август 1970.

Nowrouzian, B. и А.Г. Констэнтинайдс, “Параметры передаточной функции ссылки прототипа в преобразованиях частоты дискретного времени”, Продолжения 33-й Среднезападный Симпозиум по Схемам и Системам, Калгари, Канада, изданию 2, стр 1078-1082, август 1990.

Nowrouzian, B. и Л.Т. Брутон, “Решения Закрытой формы в течение дискретного времени эллиптические передаточные функции”, Продолжения 35-го Среднезападного Симпозиума по Схемам и Системам, изданию 2, стр 784-787, 1992.

Constantinides, A.G., “Преобразования частоты для цифровых фильтров”, Буквы Электроники, издание 3, № 11, стр 487-489, ноябрь 1967.
