clusterTrackBranches

Кластер, ориентированный на дорожку на историю мультигипотезы

свернуть все на странице

Синтаксис

[clusters,incompatibleBranches] = clusterTrackBranches(branchHistory)
[clusters,incompatibleBranches] = clusterTrackBranches(branchHistory,'OutputForm',out)

Описание

пример

[clusters,incompatibleBranches] = clusterTrackBranches(branchHistory) вычисляет кластеры и матрицу несовместимости для набора ветвей.

Ветви i, j и k принадлежат тому же кластеру, если ветви i и j попарно-несовместимы и ветви j и k, попарно-несовместимы. Две ветви попарно-несовместимы, если они совместно используют ID дорожки (первый столбец branchHistory) или если они совместно используют обнаружения, которые падают в их логических элементах во время количества недавних сканирований, как задано глубиной истории.

[clusters,incompatibleBranches] = clusterTrackBranches(branchHistory,'OutputForm',out) возвращает кластеры в формате, заданном out.

Примеры

свернуть все

Скрипт Open Live Script

Создайте матрицу истории ветви для 12 ветвей. В данном примере матрица истории ветви имеет 11 столбцов, которые представляют историю 2 датчиков с глубиной истории 4.

branchHistory = uint32([
    4     9     9     0     0     1     0     0     0     0     0
    5    10    10     0     0     0     2     0     0     0     0
    6    11    11     0     0     3     0     0     0     0     0
    1    12    12     0     0     1     0     1     0     0     0
    1    13    13     0     0     0     2     1     0     0     0
    1    14    14     0     0     1     2     1     0     0     0
    2    15    15     0     0     3     0     3     0     0     0
    3    16    16     0     0     0     4     0     4     0     0
    7     0    17     1     0     0     0     0     0     0     0
    1     5    18     1     0     0     0     0     2     0     0
    1     5    19     0     2     0     0     0     2     0     0
    1     5    20     1     2     0     0     0     2     0     0]);

Получите список кластеров и список несовместимых ветвей. clusters матрица имеет три столбца, поэтому существует три кластера.

[clusters,incompBranches] = clusterTrackBranches(branchHistory);
size(clusters)
ans = 1×2

    12     3

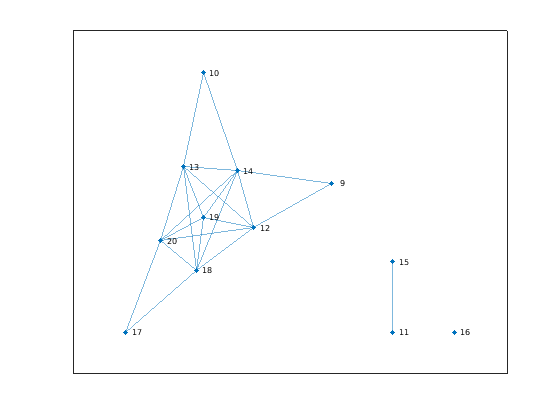

Покажите несовместимые ветви графиком. Числовые идентификаторы ветви находятся в третьем столбце branchHistory. Чтобы отобразить идентификаторы ветвей по графику, преобразуйте идентификаторы в векторы символов. Вы видите три отличных кластера.

branchIDs = cellstr(num2str(branchHistory(:,3)));
g = graph(incompBranches,branchIDs,'omitselfloops');
plot(g)

Входные параметры

свернуть все

История ветви, заданная как матрица целых чисел. Каждая строка branchHistory представляет уникальную ветвь дорожки. branchHistory должен иметь 3 + (D ×S) столбцы, где D является количеством обеспеченных сканирований (глубина истории), и S является максимальным количеством обеспеченных датчиков. Для получения дополнительной информации смотрите history выход trackBranchHistory системный объект.

Выведите форму возвращенного clusters, заданный как 'logical', 'vector', или 'cell'.

Выходные аргументы

свернуть все

Кластеры, возвращенные как одно из следующих. Формат clusters задан out.

  • M-by-P логическая матрица. M является количеством ветвей (строки) в branchHistory и P является количеством кластеров. (i, j) элементом является true если ветвь j содержится в кластерном i. Значение P меньше чем или равно M.

  • Вектор длины M, где i-th элемент дает индекс кластера, который содержит ветвь i.

  • Массив ячеек c, где c{j} содержит идентификаторы всех ветвей в кластерном j.

Типы данных: логический

Несовместимые ветви, возвращенные как M-by-M симметричная логическая матрица. (i, j) элементом является true если ветви i и j попарно-несовместимы.

Типы данных: логический

Ссылки

[1] Вертманн, Джон Р. "Постепенное Описание В вычислительном отношении Эффективной Версии Нескольких Отслеживание Гипотезы". В Продолжениях Издания 1698 SPIE, Сигнала и Обработки Маленьких Целей. 1992, стр 288–300. doi: 10.1117/12.139379.

Расширенные возможности

Смотрите также

| | |

Введенный в R2018b
