findPlotter

Возвращаемый массив плоттеров сопоставлен с театральным графиком

свернуть все на странице

Синтаксис

p = findPlotter(tp)
p = findPlotter(tp,Name,Value)

Описание

p = findPlotter(tp) возвращает массив плоттеров, сопоставленных с театральным графиком, tp.

Примечание

В общем случае это быстрее, чтобы использовать плоттеры непосредственно от методов создания плоттера theaterPlot. Используйте findPlotter когда это в противном случае неудобно, чтобы использовать указатели плоттера непосредственно.

пример

p = findPlotter(tp,Name,Value) задает один или несколько Name,Value парные аргументы, требуемые соответствовать для театрального графика.

Примеры

свернуть все

Скрипт Open Live Script

Создайте театральный график и сгенерируйте плоттеры платформы и обнаружение. Установите значение Tag свойство плоттера обнаружения к 'radPlot'.

tp = theaterPlot('XLim',[0, 90],'YLim',[-35, 35]);
detectionPlotter(tp,'DisplayName','Radar Detections','Tag','radPlot');
platformPlotter(tp, 'DisplayName', 'Platforms');

Используйте findPlotter определять местоположение плоттера обнаружения на основе его Tag свойство.

radarPlotter = findPlotter(tp,'Tag','radPlot')
radarPlotter =
  DetectionPlotter with properties:

       HistoryDepth: 0
             Marker: 'o'
         MarkerSize: 6
    MarkerEdgeColor: [0 0 0]
    MarkerFaceColor: 'none'
           FontSize: 10
        LabelOffset: [0 0 0]
    VelocityScaling: 1
                Tag: 'radPlot'
        DisplayName: 'Radar Detections'

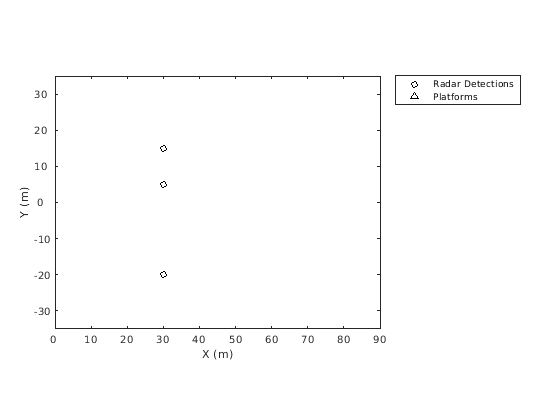

Используйте плоттер обнаружения, чтобы отобразить расположенные объекты.

plotDetection(radarPlotter, [30, 5, 0; 30, -20, 0; 30, 15, 0]);

Входные параметры

свернуть все

Театральный график, заданный как theaterPlot объект.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Tag','thisPlotter'

Отобразите имя плоттера, чтобы найти, заданный как разделенная запятой пара, состоящая из 'DisplayName' и вектор символов или скаляр строки. DisplayName имя плоттера, которое появляется в легенде. Чтобы совпадать с недостающими записями легенды, задайте DisplayName как ''.

Тег плоттера, чтобы найти, заданный как разделенная запятой пара, состоящая из 'Tag'вектор символов или скаляр строки. По умолчанию плоттеры имеют Tag свойство со значением по умолчанию 'PlotterN', где N является целым числом, которое соответствует N th, плоттер, сопоставленный с театром, строят tp.

Смотрите также

| |

Введенный в R2018b
