plotPlatform
Постройте набор платформ в плоттере платформы
Синтаксис
Описание
plotPlatform( задает положения платформ M, положения которых построены по platPlotter,positions)platPlotter. Задайте позиции M-by-3 матрица, где каждый столбец матрицы соответствует x - y - и z - координаты местоположений платформы.
plotPlatform( также задает соответствующие скорости платформ. Скорости построены как векторы линии, происходящие от положений платформ. Если задано, скорости должны иметь те же размерности как положения.platPlotter,positions,velocities)
plotPlatform( также задает вектор ячейки длины M, элементы которого содержат текстовые метки, соответствующие платформам M, заданным в матрице положений. Если не использовано, никакие метки не построены.platPlotter,positions,labels)
plotPlatform( задает скорости и текстовые метки, соответствующие платформам M, заданным в матрице положений.platPlotter,positions,velocities,labels)
Примеры
Создайте и обновите театральные платформы графика
Создайте театральный график.
tp = theaterPlot('XLim',[0,90],'YLim',[-35,35],'ZLim',[1,10]);
Создайте плоттер платформы с именем 'Platforms'.
plotter = platformPlotter(tp,'DisplayName','Platforms');

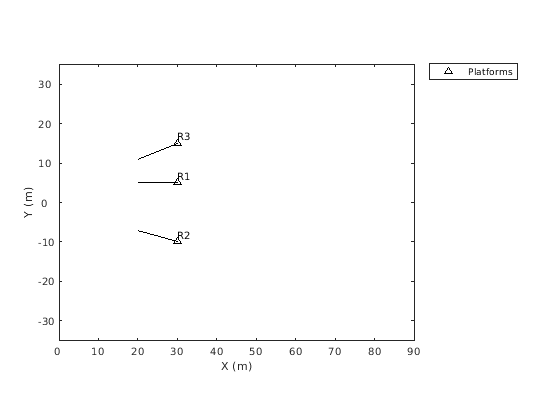

Обновите театральный график с тремя помеченными платформами, 'R1'r2 , и 'R3'. Расположите эти три платформы, в модулях метров, в , , и , с соответствующими скоростями (в m/s) , , и , соответственно.
positions = [30, 5, 4; 30, -10, 2; 30, 15, 1];
velocities = [-10, 0, 2; -10, 3, 1; -10, -4, 1];
labels = {'R1','R2','R3'};
plotPlatform(plotter, positions, velocities, labels);
