Автоматически сгенерированная карта распределения памяти с одной опцией адреса
Этот пример подсвечивает использование автоматически сгенерированной карты распределения памяти с одной опцией адреса, когда вы генерируете компонент SystemC™/TLM из модели Simulink® использование цели tlmgenerator или для Simulink Coder или для Embedded Coder™.
В Simulink каждый ввод или вывод компонента связан "точка-точка" с другим компонентом. В SystemC/TLM каждый компонент связывается через сокет TLM. Этот сокет обрабатывает все поступление и исходящую коммуникацию, отформатированную в транзакциях TLM. Поскольку каждая система обрабатывает коммуникацию по-другому, мы должны задать коммуникационный интерфейс для компонента SystemC/TLM, когда это сгенерировано из модели Simulink. В зависимости от надлежащего использования этого компонента SystemC/TLM этот коммуникационный интерфейс мог потребовать создания карты распределения памяти (или адрес) для каждого ввода/вывода в компоненте. Эта карта распределения памяти может быть простой или подробной.
Автоматически сгенерированная карта распределения памяти с одной опцией адреса генерирует компонент TLM только с одним чтением и один регистр записи с одним адресом каждый. Входные параметры модели Simulink связаны с регистром записи, и выходные параметры связаны с регистром чтения. Когда создано с этой опцией, сгенерированный компонент TLM мог использоваться в виртуальной платформе (VP) в качестве автономного компонента в испытательном стенде, или это могло быть присоединено к каналу связи.
Для этого примера мы используем модель Simulink КИХ-фильтра как основание генерации SystemC/TLM.
Требования, чтобы запустить этот пример:
MATLAB
Simulink
Simulink Coder
HDL Verifier
SystemC 2.3.1 (включает библиотеку TLM),
Примечание: пример включает процедуру сборки генерации кода. Simulink не разрешает вам создавать программы в области установки MATLAB. При необходимости превратитесь в рабочую директорию, которая не находится в области установки MATLAB до запуска никакой сборки.
1. Откройте предварительно сконфигурированную модель
Откройте модель FIR Filter с автоматически сгенерированной картой распределения памяти с одним адресом, или в окне команды MATLAB выполнитесь:

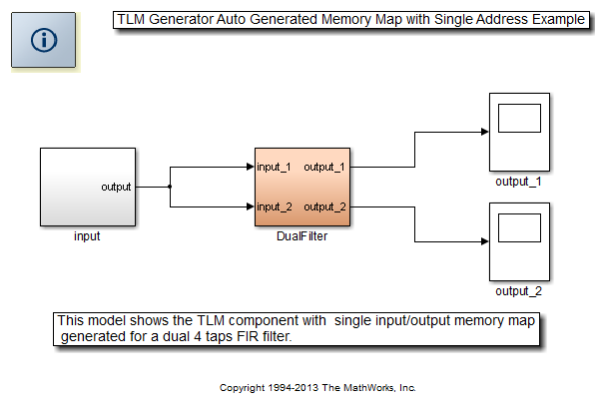

>> openTlmgDemoModel('asmem');Следующая модель открывается в Simulink.
2. Установите опцию на автоматически сгенерированную карту распределения памяти с одним адресом

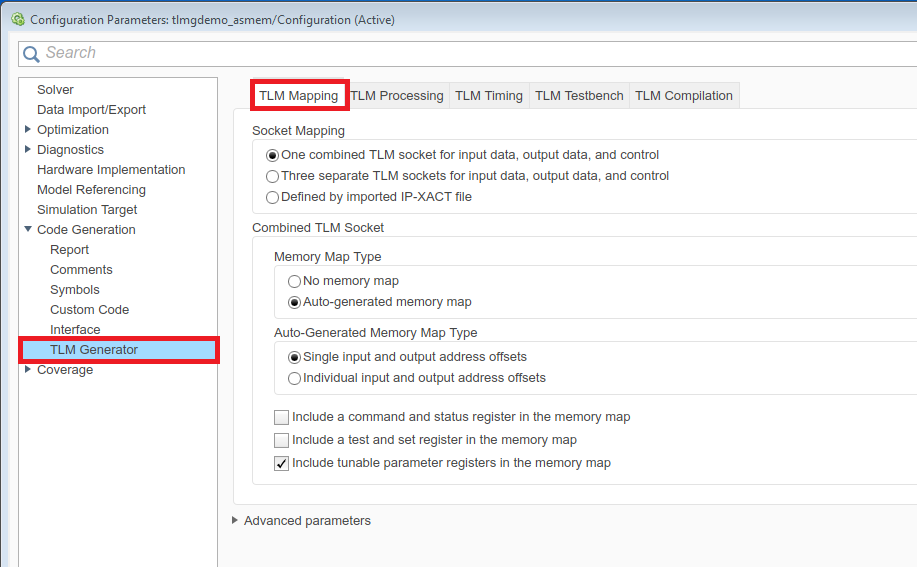

В диалоговом окне Configuration Parameters выберите представление TLM Generator в левой панели. Во вкладке TLM Mapping, под Сокетом, Сопоставляющим опцию, выбирают Ту объединенный сокет TLM для входных данных, выходных данных и управления. Под Объединенным Сокетом TLM выберите карту распределения памяти Auto-generated и Одно смещения адреса ввода и вывода, как показано в следующем изображении.
3. Установите другие опции
Установите остающиеся опции Генерации TLM согласно своим настройкам (или оставьте значения по умолчанию, как они), и нажмите ОК, чтобы применить эти настройки и выйти из диалогового окна Configuration Parameters.
4. Создайте модель
В окне модели щелкните правой кнопкой по блоку DualFilter и выберите C/C ++ Code> Generate Code для этой Подсистемы в контекстном меню, чтобы запустить генерацию компонента TLM. Или можно выполнить следующую команду в окне команды MATLAB:
>> buildTlmgDemoModel('asmem');Генерация завершается, когда следующее сообщение появляется в окне команды MATLAB:
### Starting Simulink Coder build procedure for model: DualFilter ### Successful completion of Simulink Coder build procedure for model: DualFilter
5. Откройте сгенерированные файлы
Откройте следующие файлы в редакторе MATLAB:
6. Наблюдайте сгенерированный код

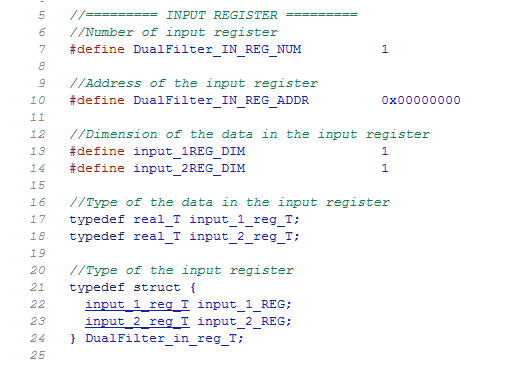

Найдите следующие строки кода. Эти линии представляют определения ввода и вывода КИХ-Фильтра, когда сгенерировано как компонент TLM с одной картой распределения памяти адреса.
Чтобы обеспечить набор входа к сгенерированному компоненту TLM, инициатор TLM должен отправить записи транзакцию TLM с полезной нагрузкой, содержащей данные типа DualFilter_in_reg_T в адресе DualFilter_IN_REG_ADDR.
Чтобы получить набор выхода от сгенерированного компонента TLM, инициатор TLM должен отправить чтению транзакцию TLM с полезной нагрузкой, содержащей данные типа DualFilter_out_reg_T в адресе DualFilter_OUT_REG_ADDR.
