Измените единицы частоты модели данных частотной характеристики
sys_new =
chgFreqUnit(sys,newfrequnits)
sys_new =
chgFreqUnit(sys,newfrequnits)sys к newfrequnits. Оба Frequency и FrequencyUnit свойства sys настройте так, чтобы частотные характеристики sys и sys_new соответствие.
|
Данные частотной характеристики ( |
|
Новые точки единиц частоты, заданные как одно из следующих значений:
Значение по умолчанию: |
|
Модель данных частотной характеристики того же типа как |
Создайте модель данных частотной характеристики.
load(fullfile(matlabroot,'examples','controls_id','AnalyzerData')); sys = frd(resp,freq);
Файл данных AnalyzerData имеет вектор-столбцы freq и resp. Эти векторы содержат 256 тестовых частот и соответствующие точки частотной характеристики с комплексным знаком, соответственно. Единицы частоты по умолчанию sys rad/TimeUnit, где TimeUnit модули системного времени.
Измените единицы частоты.
sys1 = chgFreqUnit(sys,'rpm');FrequencyUnit свойство sys1 rpm.
Сравните Предвещать ответы sys и sys1.

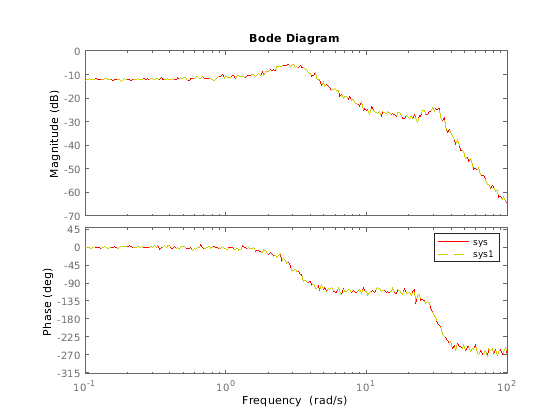

bodeplot(sys,'r',sys1,'y--'); legend('sys','sys1')
Величина и фаза sys и sys1 соответствуйте потому что chgFreqUnit команда изменяет точки единиц частоты в sys не изменяя поведение системы.
Измените FrequencyUnit свойство sys сравнить Предвещать ответ с исходной системой.

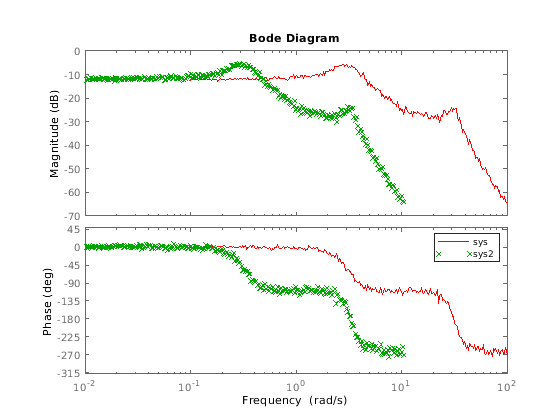

sys2 = sys; sys2.FrequencyUnit = 'rpm'; bodeplot(sys,'r',sys2,'gx'); legend('sys','sys2');
Изменение FrequencyUnit свойство изменяет поведение системы. Поэтому Предвещать ответы sys и sys2 не соответствовать. Например, исходная угловая частота в изменениях на приблизительно 2 рад/с приблизительно в 2 об/мин (или 0,2 рад/с).
Используйте chgFreqUnit изменить точки единиц частоты, не изменяя поведение системы.
chgTimeUnit | frd | idfrd
