Создайте bigimage. Это примеры использует модифицированную версию изображения "tumor_091.tif" от набора данных CAMELYON16. Оригинальное изображение является учебным изображением лимфатического узла, содержащего ткань опухоли. Оригинальное изображение имеет восемь уровней разрешения, и самый прекрасный уровень имеет разрешение 53760 61440. Модифицированное изображение имеет только три крупных уровня разрешения. Пространственная ссылка модифицированного изображения была настроена, чтобы осуществить сопоставимое соотношение сторон и указать функции на каждом уровне.

bim = bigimage('tumor_091R.tif');

Отобразите размер блока по умолчанию bigimage на каждом уровне разрешения. Размер блока является вектором с 2 элементами формы [numrows, numcols].

t = table((1:3)',bim.BlockSize,'VariableNames',["Level" "Block Size"]);
disp(t)

    Level     Block Size
    _____    ____________

      1      1024    1024
      2      1024    1024
      3      1024    1024

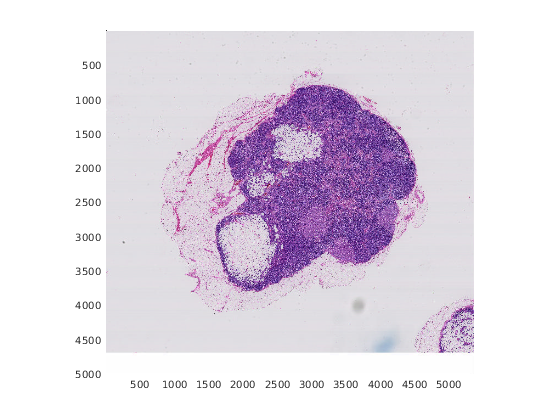

Отобразите bigimage при помощи bigimageshow функция.

bigimageshow(bim);

Создайте bigimageDatastore на уровне 1 разрешения. Задайте размер блока не по умолчанию. Установите datastore читать четыре блока за один раз.

bimds = bigimageDatastore(bim,2,'BlockSize',[512 512])

bimds =
  bigimageDatastore with properties:

              ReadSize: 1
            BorderSize: [0 0]
             PadMethod: 0
    InclusionThreshold: 0.5000
                 Masks: [0x0 bigimage]
                Images: [1x1 bigimage]
                Levels: 2
             BlockSize: [512 512]
          BlockOffsets: [512 512]
      IncompleteBlocks: 'same'

bimds.ReadSize = 4;

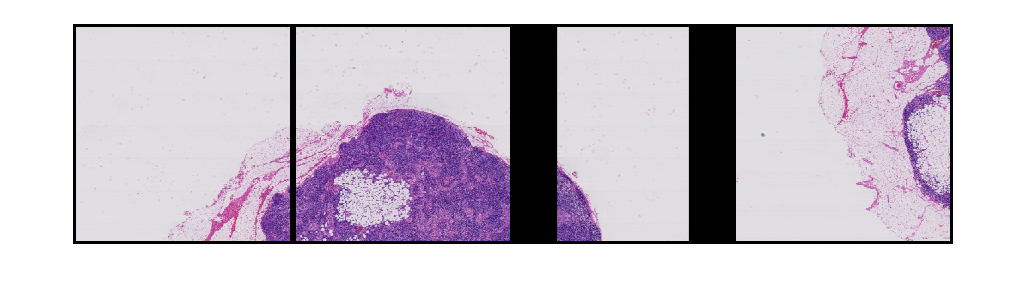

Считайте один пакет данных из datastore. Заметьте, что третий блок является частичным блоком ребра и имеет меньший размер, чем внутренние блоки. Отобразите возвращенные закрашенные фигуры изображений как монтаж. Монтаж отображает третий блок с более толстой границей, потому что ширина блока меньше, чем ширина полных блоков.

blocks = read(bimds)

blocks=4×1 cell
    {512x512x3 uint8}
    {512x512x3 uint8}
    {512x316x3 uint8}
    {512x512x3 uint8}

montage(blocks,'Size',[1 bimds.ReadSize],'BorderSize',5,'BackgroundColor','k');

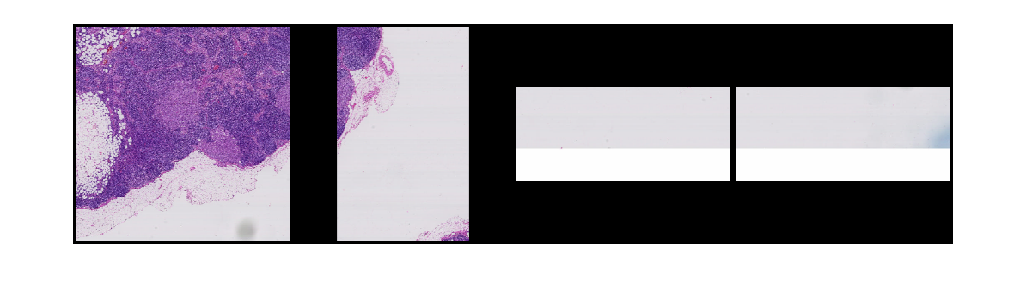

Считайте следующий пакет данных из datastore и отобразите возвращенные закрашенные фигуры изображений как монтаж. Монтаж отображает частичные блоки с более толстой границей, потому что размерности блоков меньше, чем размерности полного блока.

blocks = read(bimds)

blocks=4×1 cell
    {512x512x3 uint8}
    {512x316x3 uint8}
    {226x512x3 uint8}
    {226x512x3 uint8}

montage(blocks,'Size',[1 bimds.ReadSize],'BorderSize',5,'BackgroundColor','k');

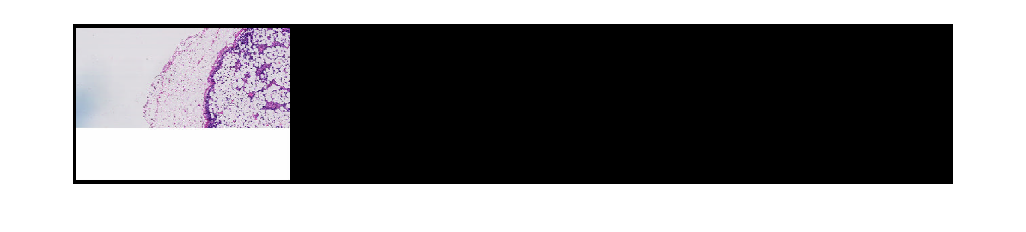

Считайте последний пакет данных из datastore. Операция чтения возвращает частичный пакет, который содержит единственную остающуюся закрашенную фигуру. Отобразите закрашенную фигуру.

blocks = read(bimds)

blocks = 1x1 cell array
    {226x316x3 uint8}

montage(blocks,'Size',[1 bimds.ReadSize],'BorderSize',5,'BackgroundColor','k');

Создайте bigimage. Это примеры использует модифицированную версию изображения "tumor_091.tif" от набора данных CAMELYON16. Оригинальное изображение является учебным изображением лимфатического узла, содержащего ткань опухоли. Оригинальное изображение имеет восемь уровней разрешения, и самый прекрасный уровень имеет разрешение 53760 61440. Модифицированное изображение имеет только три крупных уровня разрешения. Пространственная ссылка модифицированного изображения была настроена, чтобы осуществить сопоставимое соотношение сторон и указать функции на каждом уровне.

bim = bigimage('tumor_091R.tif');

Отобразите bigimage при помощи bigimageshow функция.

h = bigimageshow(bim);

Создайте маску на самом грубом уровне разрешения, сохранив исходную пространственную информацию о ссылке.

clevel = bim.CoarsestResolutionLevel;
imcoarse = getFullLevel(bim,clevel);
stainMask = ~imbinarize(rgb2gray(imcoarse));
bmask = bigimage(stainMask,'SpatialReferencing',bim.SpatialReferencing(clevel));

Создайте bigimageDatastore от данных изображения на самом прекрасном уровне разрешения. Задайте InclusionThreshold свойство как 0.75 так, чтобы datastore считал закрашенные фигуры, которые составляют по крайней мере 75% в ROI, заданном маской.

bimds = bigimageDatastore(bim,1,'BlockSize',[256 256], ...
    'Masks',bmask,'InclusionThreshold',0.75);
bimds.ReadSize = 4;

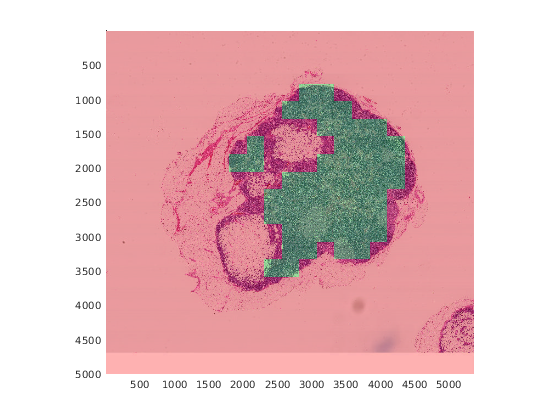

К предварительному просмотру, какие закрашенные фигуры читаются datastore, отобразите маску по исходному bigimage использование того же размера блока и порога включения. Наложение подсвечивает в зеленом закрашенные фигуры, которые составляют по крайней мере 75% в ROI, заданном маской.

showmask(h,bmask,'BlockSize',[256 256],'InclusionThreshold',0.75)

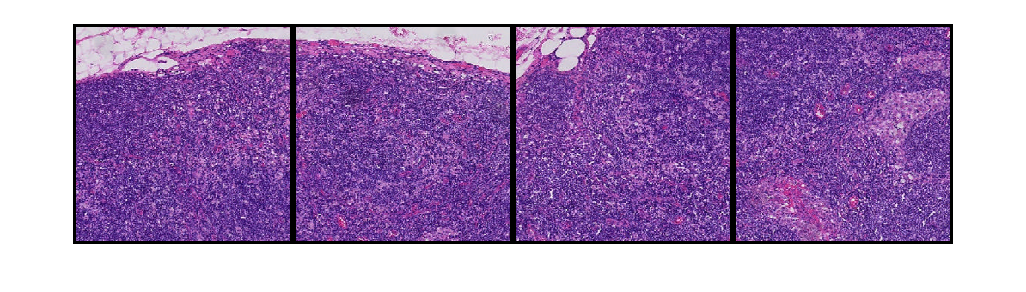

Считайте первый пакет данных из datastore и отобразите возвращенные закрашенные фигуры изображений как монтаж. Содержимое этих закрашенных фигур совпадает с зелеными блоками наложения.

blocks = read(bimds);
montage(blocks,'Size',[1 bimds.ReadSize],'BorderSize',5,'BackgroundColor','k');
