blockproc

Отличная обработка блока для изображения

Описание

пример

B = blockproc(A,[m n],fun) обрабатывает изображение A путем применения функционального fun с каждым отличным блоком размера [m n] и конкатенация результатов в выходную матрицу, B.

пример

B = blockproc(src_filename,[m n],fun) обрабатывает изображение с именем файла src_filename, чтение и обработка одного блока за один раз. Этот синтаксис полезен для обработки больших изображений.

B = blockproc(adapter,[m n],fun) обрабатывает исходное изображение, заданное adapter, ImageAdapter объект.

пример

blockproc(___,Name,Value) аргументы пары "имя-значение" использования, чтобы управлять различными аспектами поведения блока.

Примеры

свернуть все

Считайте изображение в рабочую область.

I = imread('pears.png');

Создайте функцию обработки блока.

fun = @(block_struct) imresize(block_struct.data,0.15);

Обработайте изображение, блок блоком.

I2 = blockproc(I,[100 100],fun);

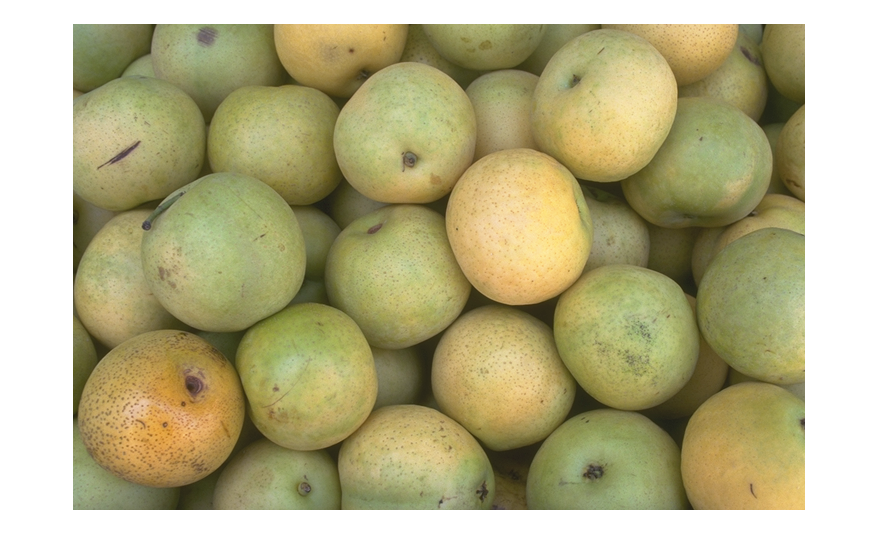

Отобразите оригинальное изображение и обработанное изображение.

figure;
imshow(I);

figure;
imshow(I2);

Создайте функцию обработки блока.

fun = @(block_struct) ...
   std2(block_struct.data) * ones(size(block_struct.data));

Выполните операцию по обработке блока, задав входное изображение именем файла.

I2 = blockproc('moon.tif',[32 32],fun);

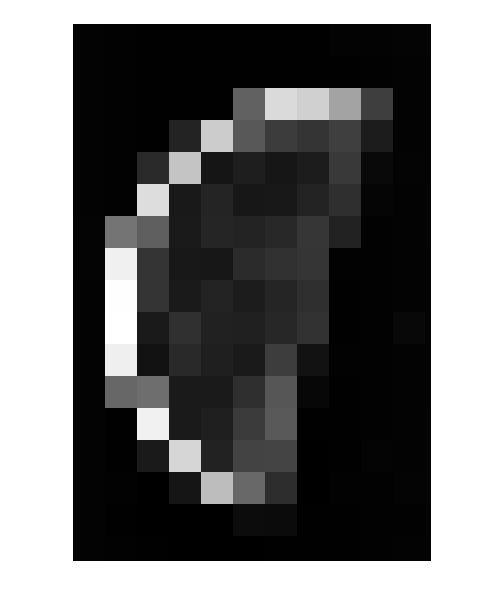

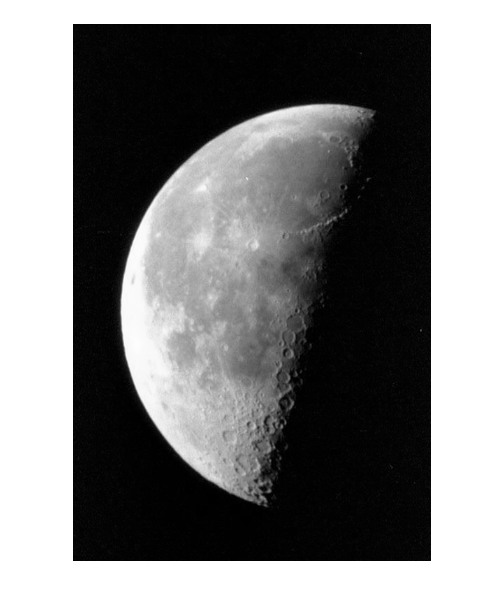

Отобразите оригинальное изображение и обработанную версию.

figure;
imshow('moon.tif');

figure;
imshow(I2,[]);

Считайте изображение в рабочую область.

I = imread('peppers.png');

Создайте функцию обработки блока.

fun = @(block_struct) block_struct.data(:,:,[2 1 3]);

Выполните операцию по обработке блока.

blockproc(I,[200 200],fun,'Destination','grb_peppers.tif');

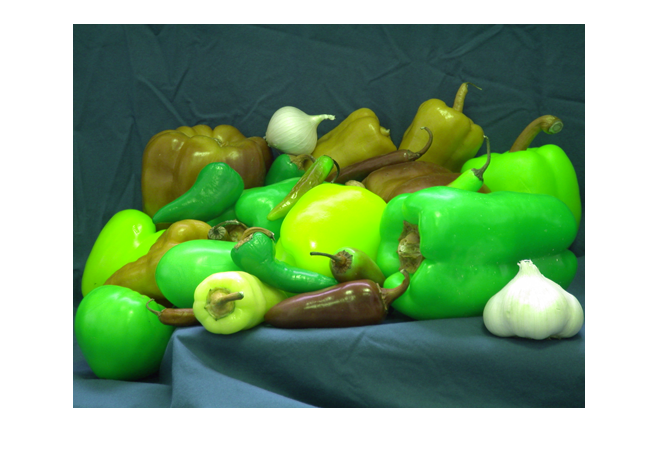

Отобразите оригинальное изображение и обработанное изображение.

figure;
imshow('peppers.png');

figure;
imshow('grb_peppers.tif');

Примечание: Чтобы запустить этот пример, необходимо заменить 'largeImage.tif' с именем вашего файла.

Создайте функцию обработки блока.

fun = @(block_struct) block_struct.data;

Преобразуйте изображение TIFF в новое изображение JPEG2000. Замените 'largeImage.tif' с именем файла действительного образа.

blockproc('largeImage.tif',[1024 1024],fun,'Destination','New.jp2');

Входные параметры

свернуть все

Введите изображение, заданное как числовая матрица.

Имя исходного файла, заданное как вектор символов. Файлы должны иметь одни из этих типов файлов и должны быть названы с одним из перечисленных расширений файла.

  • TIFF (*.tif, *.tiff)

  • JPEG2000 (*.jp2, *.jpf, *.jpx, *.j2c, *.j2k)

Типы данных: char

Отобразите адаптер, заданный как ImageAdapter объект. ImageAdapter пользовательский класс, который обеспечивает blockproc с общим API для чтения и записи в конкретный формат файла изображения. Для получения дополнительной информации смотрите, Выполняют Обработку Блока на Файлах изображений в Неподдерживаемых форматах.

Размер блока, заданный как вектор с 2 элементами. m количество строк и n количество столбцов в блоке.

Указатель на функцию, заданный как указатель. Функция должна принять block_struct как вход и возвратить матрицу, вектор или скаляр. Если fun возвращается пустой, затем blockproc не генерирует выхода и возвращается пустой после обработки всех блоков.

Для получения дополнительной информации об указателях на функцию, см. Создание указателя на функцию (MATLAB).

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'BorderSize',[8 4]

Место назначения для выхода, заданного как разделенная запятой пара, состоящая из 'Destination' и одно из следующих. Когда вы задаете 'Destination' аргумент, blockproc не возвращает обработанное изображение как выходной аргумент, но вместо этого пишет выход в целевой файл.

  • Вектор символов с целевым именем файла. Файлы должны иметь одни из этих типов файлов и должны быть названы с одним из перечисленных расширений файла.

    • TIFF (*.tif, *.tiff)

    • JPEG2000 (*.jp2, *.j2c, *.j2k)

    Если файл с этим именем существует, то это перезаписывается.

  • ImageAdapter объект, который обеспечивает общий API для чтения и записи в конкретный формат файла изображения. Для получения дополнительной информации смотрите, Выполняют Обработку Блока на Файлах изображений в Неподдерживаемых форматах.

'Destination' аргумент полезен, когда вы ожидаете, что ваш выход будет слишком большим, чтобы поместиться в память. Это обеспечивает рабочий процесс для обработки изображений от файла к файлу для произвольно больших изображений.

Примечание

Вы не можете запросить выходной аргумент когда the'Destination' аргумент задан.

Количество краевых элементов изображения, чтобы добавить к каждому блоку, заданному как разделенная запятой пара, состоящая из 'BorderSize' и вектор с 2 элементами положительных целых чисел, формы [v h]. Функция добавляет v строки выше и ниже каждого блока и h столбцы, левые и правые из каждого блока. Размер каждого получившегося блока:

[m+2*v, n+2*h]

По умолчанию функция автоматически удаляет границу из результата fun. Смотрите TrimBorder аргумент для получения дополнительной информации.

Функция заполняет блоки расширением границ вне ребер изображений с нулями.

Заполните частичные блоки, чтобы сделать их полноразмерными, заданными как разделенная запятой пара, состоящая из 'PadPartialBlocks' и false или true. Частичные блоки возникают, когда размер изображения не является точно делимым размером блока. Если они существуют, частичные блоки простираются вдоль правого края и базового края изображения.

Когда установлено в true, blockproc заполняет частичные блоки, чтобы сделать их полноразмерным m- n блоки. Значением по умолчанию является false, подразумевать, что функция не заполняет частичные блоки, но обрабатывает их как есть. blockproc нули использования, чтобы заполнить частичные блоки при необходимости.

Метод раньше заполнял границу изображения, заданную как разделенная запятой пара, состоящая из 'PadMethod' и одно из следующих.

ЗначениеОписание
'replicate'Повторите элементы границы.
'symmetric'Заполните изображение зеркальными отражениями себя.
числовой скалярЗаполните изображение скалярным значением. По умолчанию граница изображения дополнена значением 0.

Типы данных: char | string

Удалите краевые элементы изображения из выхода функции пользователя, заданной как разделенная запятой пара, состоящая из 'TrimBorder' и true или false. Когда установлено в true, blockproc функция удаляет краевые элементы изображения из выхода функции пользователя, fun. Функция удаляет v строки от верха и низа выхода fun, и h столбцы от левых краев и правых краев. BorderSize аргумент задает v и h.

Используйте параллельную обработку, заданную как разделенная запятой пара, состоящая из 'UseParallel' и false или true. Если вам установили Parallel Computing Toolbox™, когда установлено в true, MATLAB® автоматически открывает параллельный пул рабочих на вашей локальной машине. blockproc запускает расчет через доступных рабочих. Для получения дополнительной информации смотрите, что Параллельный Блок Обрабатывает на Больших Файлах изображений.

Отобразитесь ожидают панель, заданная как разделенная запятой пара, состоящая из 'DisplayWaitbar' и true или false. Когда установлено в true, blockproc отображает панель ожидания, чтобы указать на прогресс для продолжительных операций. Предотвратить blockproc от отображения панели ожидания, набор DisplayWaitbar к false.

Выходные аргументы

свернуть все

Выходная матрица, возвращенная как числовая матрица.

Больше о

свернуть все

Блокируйте Struct

Struct блока является структурой MATLAB, которая содержит данные о блоке и другую информацию о блоке. Поля в struct блока:

Поле Описание
borderВектор с 2 элементами формы [v h]. border поле задает размер вертикального и горизонтального дополнения вокруг блока данных. Смотрите BorderSize аргумент для получения дополнительной информации.
blockSizeВектор с 2 элементами формы [rows cols]. blockSize поле задает размер данных о блоке. Если граница была задана, размер не включает краевые элементы изображения.
datam- n или m- n- p матрица данных о блоке.
imageSizeВектор с 2 элементами формы [rows cols]. imageSize поле задает полный размер входного изображения.
locationВектор с 2 элементами формы [row col]. location поле задает положение первого пикселя (минимальная строка, минимальный столбец) данных о блоке во входном изображении. Если граница была задана, местоположение относится к первому пикселю дискретных данных о блоке, не добавленным краевым элементам изображения.

Советы

  • Выбор соответствующего размера блока может значительно улучшать производительность. Для получения дополнительной информации смотрите Размер блока и Производительность.

  • Если выходная матрица B является слишком большим, чтобы поместиться в память, не использовать выходной аргумент и вместо этого использовать Destination аргумент пары "имя-значение", чтобы записать выход в файл.

  • Если вы пишете изображение TIFF в файл с помощью Destination аргумент пары "имя-значение" и размер файла больше, чем 4,0 Гбита, затем blockproc сохраняет образ как изображение BigTIFF. Чтобы определить, является ли файлом стандартный TIFF или BigTIFF, запросите подпись формата изображения с помощью imfinfo функция:

    tiffinfo = imfinfo(Destination);
    tiffformat = tiffinfo.FormatSignature

    Если последнее ненулевое значение tiffformat 42, затем файл находится в стандартном формате TIFF. Если последнее ненулевое значение равняется 43, то файл находится в формате BigTIFF.

Расширенные возможности

Представленный в R2009b
