histeq

Улучшите контраст с помощью эквализации гистограммы

Синтаксис

J = histeq(I,hgram)

J = histeq(I,n)

[J,T] =
histeq(I)

newmap = histeq(X,map)

newmap = histeq(X,map,hgram)

[newmap,T]
= histeq(X,___)

Описание

пример

J = histeq(I,hgram) преобразовывает полутоновое изображение I так, чтобы гистограмма выходного полутонового изображения J с length(hgram) интервалы приблизительно совпадают с целевой гистограммой hgram.

Опционально можно выполнить эквализацию гистограммы полутоновых изображений с помощью графического процессора (требует Parallel Computing Toolbox™).

J = histeq(I,n) преобразовывает полутоновое изображение I, возврат в J полутоновое изображение с n дискретные уровни серого. Примерно равное количество пикселей сопоставлено с каждым n уровни в J, так, чтобы гистограмма J является приблизительно плоским. Гистограмма J является более плоским когда n намного меньше, чем количество дискретных уровней в I.

[J,T] = histeq(I) возвращает полутоновое преобразование T это сопоставляет уровни серого в изображении I к уровням серого в J.

newmap = histeq(X,map) преобразовывает значения в палитру так, чтобы гистограмма серого компонента индексируемого изображения X является приблизительно плоским. Это возвращает преобразованную палитру в newmap.

Этот синтаксис не поддержан на графическом процессоре.

newmap = histeq(X,map,hgram) преобразовывает палитру, сопоставленную с индексируемым изображением X так, чтобы гистограмма серого компонента индексируемого изображения (Xnewmap ) приблизительно совпадает с целевой гистограммой hgram. histeq функция возвращает преобразованную палитру в newmap. length(hgram) должен совпасть с size(map,1).

Этот синтаксис не поддержан на графическом процессоре.

[newmap,T] = histeq(X,___) возвращает полутоновое преобразование T это сопоставляет серый компонент map к серому компоненту newmap.

Этот синтаксис не поддержан на графическом процессоре.

Примеры

свернуть все

Улучшите контраст Используя эквализацию гистограммы

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('tire.tif');

Улучшите контраст изображения интенсивности с помощью эквализации гистограммы.

J = histeq(I);

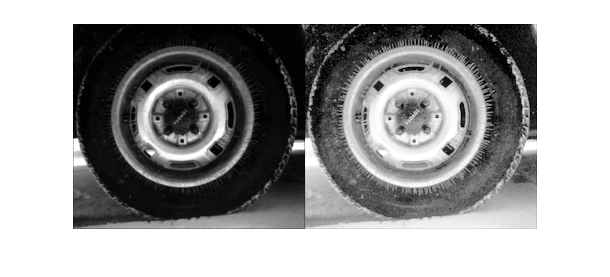

Отобразите оригинальное изображение и откорректированное изображение.

imshowpair(I,J,'montage')
axis off

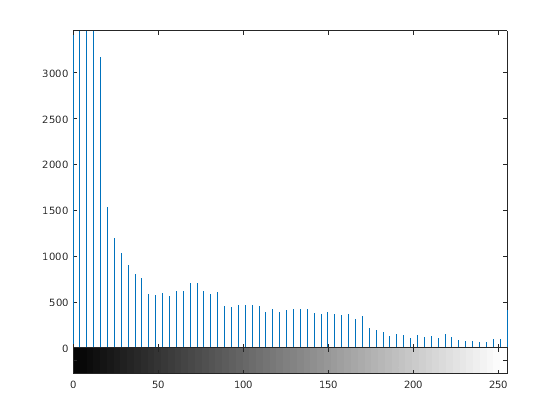

Отобразите гистограмму оригинального изображения.

figure
imhist(I,64)

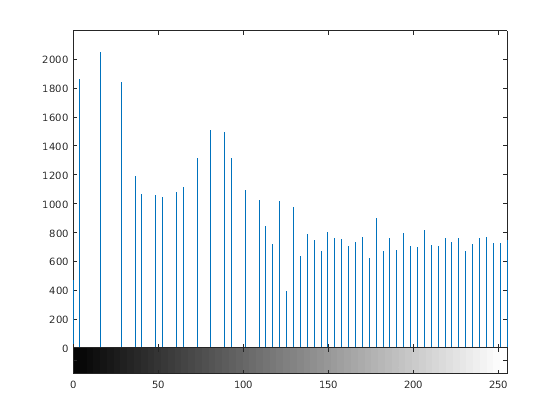

Отобразите гистограмму обработанного изображения.

figure
imhist(J,64)

Улучшите контраст объемного изображения Используя эквализацию гистограммы

Скрипт Open Live Script

Загрузите 3-D набор данных.

load mristack

Выполните эквализацию гистограммы.

enhanced = histeq(mristack);

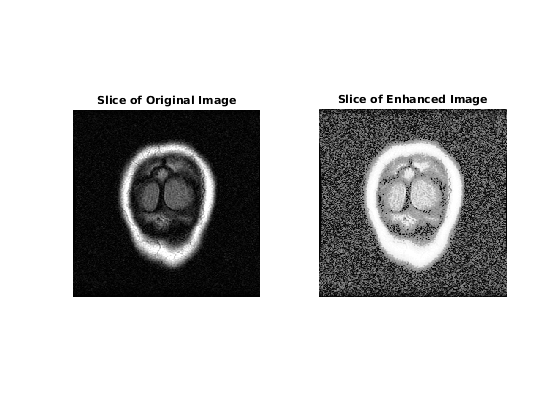

Отобразите первый срез данных для оригинального изображения и контрастного улучшенного изображения.

figure
subplot(1,2,1)
imshow(mristack(:,:,1))
title('Slice of Original Image')
subplot(1,2,2)
imshow(enhanced(:,:,1))
title('Slice of Enhanced Image')

Входные параметры

свернуть все

`I` — Введите полутоновое изображение
числовой массив

Введите полутоновое изображение, заданное как числовой массив любой размерности.

Типы данных: single | double | int16 | uint8 | uint16

`hgram` — Целевая гистограмма
числовой вектор

Целевая гистограмма, заданная как числовой вектор. hgram имеет равномерно распределенные интервалы со значениями интенсивности в соответствующей области значений:

[0, 1] для изображений класса double или single
[0, 255] для изображений класса uint8
[0, 65535] для изображений класса uint16
[-32768, 32767] для изображений класса int16

histeq автоматически шкалы hgram так, чтобы sum(hgram)=numel(I). Гистограмма J будет лучше совпадать с hgram когда length(hgram) намного меньше, чем количество дискретных уровней в I.

Типы данных: single | double

`n` — Количество дискретных уровней серого
64 (значение по умолчанию) | положительное целое число

Количество дискретных уровней серого, заданных как положительное целое число.

Типы данных: single | double

`X` — Индексируемое изображение
числовой массив

Индексируемое изображение, заданное как числовой массив любой размерности. Значения в X индекс в палитру map.

Типы данных: single | double | uint8 | uint16

`map` палитра
c-by-3 массив

Палитра, заданная как c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждой строкой является трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета палитры.

Типы данных: double

Выходные аргументы

свернуть все

`J` — Преобразованное полутоновое изображение
числовой массив

Преобразованное полутоновое изображение, возвращенное как числовой массив, одного размера и класс как входное изображение I.

`T` — Полутоновое преобразование
числовой вектор

Полутоновое преобразование, возвращенное как числовой вектор. Преобразование T уровни серого карт в изображении I к уровням серого в J.

Типы данных: double

`newmap` — Преобразованная палитра
n-by-3 числовая матрица

Преобразованная палитра, заданная как n-by-3 числовая матрица со значениями в области значений [0, 1]. Каждой строкой является трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета палитры.

Типы данных: double

Алгоритмы

Когда вы предоставляете желаемую гистограмму hgram, histeq выбирает полутоновое преобразование T, чтобы минимизировать

$| c_{1} (T (k)) - c_{0} (k) |,$

где c0 является совокупной гистограммой A, c1 является совокупной суммой hgram для всей интенсивности k. Эта минимизация подвергается ограничениям, что T должен быть монотонным, и c1 (T (a)) не может промахнуться по c0 (a) больше чем половиной расстояния между количествами гистограммы в a. histeq использует преобразование b = T (a), чтобы сопоставить уровни серого в X (или палитра) к их новым значениям.

Если вы не задаете hgram, затем histeq создает плоский hgram,

hgram = ones(1,n)*prod(size(A))/n;

и затем применяет предыдущий алгоритм.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

histeq поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, histeq генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию производительности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
При генерации кода, histeq не поддерживает индексированные изображения.

Массивы графического процессора
Ускорьте код путем работы графического процессора (GPU) с помощью Parallel Computing Toolbox™.

Эта функция полностью поддерживает массивы графического процессора. Для получения дополнительной информации смотрите Обработку изображений на графическом процессоре.

Смотрите также

brighten | imadjust | imhist
