Извлеките линейные сегменты на основе Преобразования Хафа
lines = houghlines(BW,theta,rho,peaks)BW сопоставленный с конкретными интервалами в Преобразовании Хафа. theta и rho векторы, возвращенные функциональным houghpeaks матрица, возвращенная houghpeaks функция, которая содержит координаты строки и столбца интервалов Преобразования Хафа, чтобы использовать в поиске линейных сегментов. Возвращаемое значение lines массив структур, длина которого равняется количеству объединенных найденных линейных сегментов.
lines = houghlines(___,Name,Value,...)BW, где именованные параметры влияют на операцию.
Считайте изображение в рабочую область.
I = imread('circuit.tif');Вращайте изображение.
rotI = imrotate(I,33,'crop');Создайте двухуровневое изображение.
BW = edge(rotI,'canny');Создайте Преобразование Хафа с помощью двухуровневого изображения.

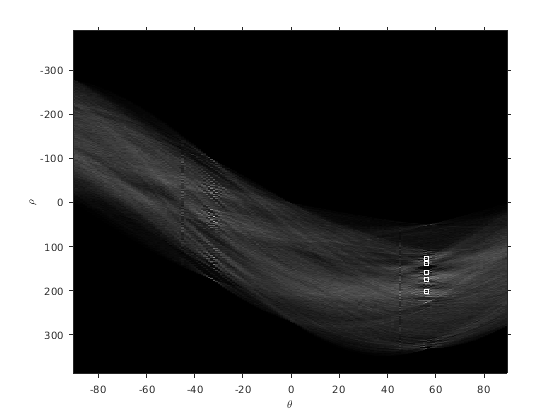

[H,T,R] = hough(BW); imshow(H,[],'XData',T,'YData',R,... 'InitialMagnification','fit'); xlabel('\theta'), ylabel('\rho'); axis on, axis normal, hold on;
Найдите peaks в Преобразовании Хафа изображения.
P = houghpeaks(H,5,'threshold',ceil(0.3*max(H(:)))); x = T(P(:,2)); y = R(P(:,1)); plot(x,y,'s','color','white');
Найдите линии и постройте их.

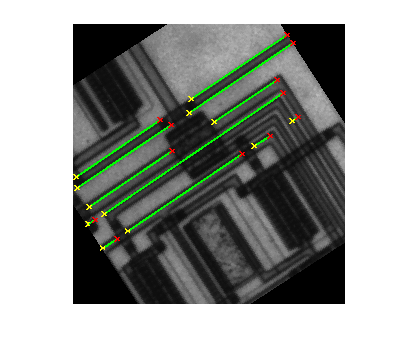

lines = houghlines(BW,T,R,P,'FillGap',5,'MinLength',7); figure, imshow(rotI), hold on max_len = 0; for k = 1:length(lines) xy = [lines(k).point1; lines(k).point2]; plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green'); % Plot beginnings and ends of lines plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow'); plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red'); % Determine the endpoints of the longest line segment len = norm(lines(k).point1 - lines(k).point2); if ( len > max_len) max_len = len; xy_long = xy; end end
Подсветите самый долгий линейный сегмент путем окраски его голубым.
plot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','cyan');
