imopen

Морфологически открытое изображение

Синтаксис

J = imopen(I,SE)

J = imopen(I,nhood)

Описание

J = imopen(I,SE) выполняет морфологическое открытие на полутоновом или двухуровневом изображении I, возвращая открытое изображение, J. SE один объект элемента структурирования, возвращенный strel или offsetstrel функции. Морфологическая операция открытия является эрозией, сопровождаемой расширением, с помощью того же элемента структурирования в обеих операциях.

Опционально можно выполнить открытие с помощью графического процессора (требует Parallel Computing Toolbox™).

J = imopen(I,nhood) открывает изображение I, где nhood матрица 0s и 1s, который задает окружение элемента структурирования. imopen функция определяет центральный элемент окружения floor((size(nhood)+1)/2).

Этот синтаксис эквивалентен imopen (я, strel(nhood)).

Примеры

свернуть все

Морфологически открытое изображение с дискообразным элементом структурирования

Скрипт Open Live Script

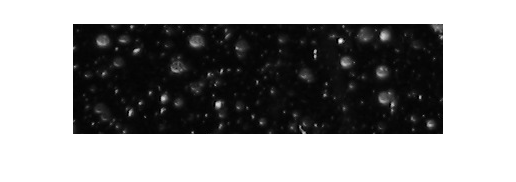

Считайте изображение в рабочую область и отобразите его.

original = imread('snowflakes.png');
imshow(original);

Создайте дискообразный элемент структурирования с радиусом 5 пикселей.

se = strel('disk',5);

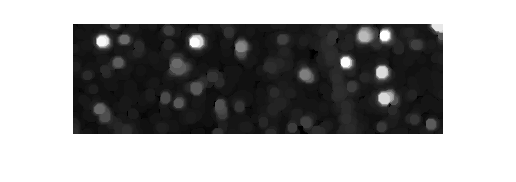

Удалите снежинки, имеющие радиус меньше чем 5 пикселей путем открытия его с дискообразным элементом структурирования.

afterOpening = imopen(original,se);
figure
imshow(afterOpening,[]);

Входные параметры

свернуть все

`I` — Введите изображение
полутоновое изображение | двухуровневое изображение

Введите изображение, заданное как полутоновое изображение или двухуровневое изображение любой размерности.

`SE` — Структурирование элемента
`strel` возразите | `offsetstrel` объект

Структурирование элемента, указанного как один strel объект или offsetstrel объект. Если изображение I тип данных logical, элемент структурирования должен быть плоским.

`nhood` — Структурирование окружения элемента
матрица `0`s и `1`s

Структурирование окружения элемента, заданного как матрица 0s и 1s.

Пример: [0 1 0; 1 1 1; 0 1 0]

Выходные аргументы

свернуть все

`J` — Открытое изображение
полутоновое изображение | двухуровневое изображение

Открытое изображение, возвращенное как полутоновое изображение или двухуровневое изображение. J имеет тот же класс как входное изображение I.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

imopen поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, imopen генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию производительности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
Входное изображение I должно быть 2D или 3-D.
Элемент структурирования SE должно быть постоянное время компиляции.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Указания и ограничения по применению:

Входное изображение I должно быть 2D или 3-D.
Элемент структурирования SE должно быть постоянное время компиляции.

Массивы графического процессора
Ускорьте код путем работы графического процессора (GPU) с помощью Parallel Computing Toolbox™.

Указания и ограничения по применению:

gpuArray введите должен иметь тип uint8 или logical.
Элемент структурирования SE должно быть плоским и 2D.

Для получения дополнительной информации смотрите Обработку изображений на графическом процессоре.
