worldToSubscript

Преобразуйте мировые координаты в индексы строки и столбца

Описание

пример

[I, J] = worldToSubscript(R,xWorld,yWorld) карты указывают от 2D мировой системы (xWorld, yWorld) преобразовать массивы в нижний индекс I и J на основе отношения, заданного 2D пространственным объектом привязки R.

Если k th входные координаты (xWorld(k), yWorld(k)), выходят за пределы границ изображений в системе мировой координаты, worldToSubscript устанавливает соответствующие индексы I(k) и J(k) к NaN.

пример

[I, J, K] = worldToSubscript(R,xWorld,yWorld,zWorld) карты указывают от 3-D мировой системы, чтобы преобразовать массивы в нижний индекс IJ, и K, использование 3-D пространственного объекта привязки R.

Примеры

свернуть все

Считайте 2D полутоновое изображение колена в рабочую область.

m = dicominfo('knee1.dcm');
A = dicomread(m);

Создайте imref2d объект, задавая размер и разрешение пикселей. Файл DICOM содержит поле метаданных PixelSpacing это задает разрешение изображения в каждой размерности в миллиметрах на пиксель.

RA = imref2d(size(A),m.PixelSpacing(2),m.PixelSpacing(1))
RA =
  imref2d with properties:

           XWorldLimits: [0.1562 160.1562]
           YWorldLimits: [0.1562 160.1562]
              ImageSize: [512 512]
    PixelExtentInWorldX: 0.3125
    PixelExtentInWorldY: 0.3125
    ImageExtentInWorldX: 160
    ImageExtentInWorldY: 160
       XIntrinsicLimits: [0.5000 512.5000]
       YIntrinsicLimits: [0.5000 512.5000]

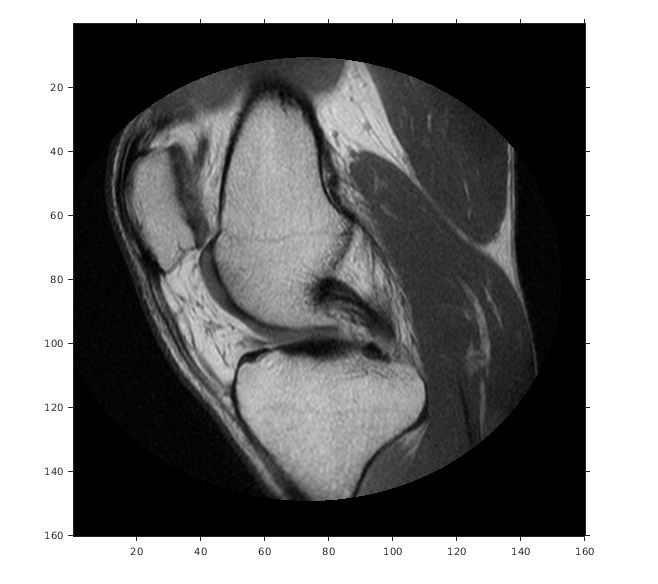

Отобразите изображение, включая пространственный объект привязки. Координаты осей отражают мировые координаты. Заметьте, что координата (0,0) находится в левом верхнем углу.

figure
imshow(A,RA,'DisplayRange',[0 512])

Выберите точки выборки и сохраните их мир x-и координаты y-в векторах. Например, первая точка имеет мировые координаты (38.44,68.75), вторая точка составляет 1 мм справа от нее, и третья точка на 7 мм ниже ее. Последняя точка вне границы изображения.

xW = [38.44 39.44 38.44 -0.2];
yW = [68.75 68.75 75.75 1];

Преобразуйте мировые координаты в индексы строки и столбца с помощью worldToSubscript.

[rS, cS] = worldToSubscript(RA,xW,yW)
rS = 1×4

   220   220   242   NaN

cS = 1×4

   123   126   123   NaN

Итоговые векторы содержат индексы строки и столбца, которые являются самыми близкими к точке. Обратите внимание на то, что индексы дискретны, и это указывает вне границы изображения, имеют NaN для обоих индексов строки и столбца.

Кроме того, порядок координат ввода и вывода инвертируется. Мировой вектор x-координаты, xW, соответствует второму выходному вектору, cS. Мировой вектор y-координаты, yW, соответствует первому выходному вектору, rS.

Считайте 3-D объем в рабочую область. Это изображение состоит из 27 систем координат 128 128 пиксельных изображений.

load mri;
D = squeeze(D);
D = ind2gray(D,map);

Создайте imref3d пространственный объект привязки сопоставлен с объемом. В иллюстративных целях обеспечьте пиксельное разрешение в каждой размерности. Разрешение находится в миллиметрах на пиксель.

R = imref3d(size(D),2,2,4)
R =
  imref3d with properties:

           XWorldLimits: [1 257]
           YWorldLimits: [1 257]
           ZWorldLimits: [2 110]
              ImageSize: [128 128 27]
    PixelExtentInWorldX: 2
    PixelExtentInWorldY: 2
    PixelExtentInWorldZ: 4
    ImageExtentInWorldX: 256
    ImageExtentInWorldY: 256
    ImageExtentInWorldZ: 108
       XIntrinsicLimits: [0.5000 128.5000]
       YIntrinsicLimits: [0.5000 128.5000]
       ZIntrinsicLimits: [0.5000 27.5000]

Выберите точки выборки и сохраните их мир x-, y-, и z-координаты в векторах. Например, первая точка имеет мировые координаты (108,92,52), вторая точка на 3 мм выше ее в +z-direction, и третья точка составляет 5,2 мм справа от нее в +x-direction. Последняя точка вне границы изображения.

xW = [108 108 113.2 2];
yW = [92 92 92 -1];
zW = [52 55 52 0.33];

Преобразуйте мировые координаты в строку, столбец и плоские индексы с помощью worldToSubscript.

[rS, cS, pS] = worldToSubscript(R,xW,yW,zW)
rS = 1×4

    46    46    46   NaN

cS = 1×4

    54    54    57   NaN

pS = 1×4

    13    14    13   NaN

Итоговые векторы содержат столбец, строку и плоские индексы, которые являются самыми близкими к точке. Обратите внимание на то, что индексы дискретны, и это указывает вне границы изображения, имеют значения индекса NaN.

Кроме того, порядок координат ввода и вывода инвертируется. Мировой вектор x-координаты, xW, соответствует второму выходному вектору, cS. Мировой вектор y-координаты, yW, соответствует первому выходному вектору, rS.

Входные параметры

свернуть все

Пространственный объект привязки, заданный как imref2d или imref3d объект.

Координаты вдоль x - размерность в системе мировой координаты, заданной в виде числа или вектора.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Координаты вдоль y - размерность в системе мировой координаты, заданной в виде числа или вектора. yWorld та же длина как xWorld.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Координаты вдоль z - размерность в системе мировой координаты, заданной в виде числа или вектора. zWorld та же длина как xWorld.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Индексы строки, возвращенные как положительный целочисленный скаляр или вектор. I та же длина как yWorld. Для m-by-n или m-by-n-by-p изображение, 1 ≤ Im.

Типы данных: double

Индексы столбца, возвращенные как положительный целочисленный скаляр или вектор. J та же длина как xWorld. Для m-by-n или m-by-n-by-p изображение, 1 ≤ Jn.

Типы данных: double

Плоские индексы, возвращенные как положительный целочисленный скаляр или вектор. K та же длина как zWorld. Для m-by-n-by-p изображение, 1 ≤ Kp.

Типы данных: double

Смотрите также

| |

Введенный в R2013a
