jaccard
Коэффициент подобия Jaccard для сегментации изображений
Описание
similarity = jaccard(BW1,BW2)BW1 и BW2 разделенный на объединение BW1 и BW2, также известный как индекс Jaccard. Изображения могут быть двухуровневыми изображениями, изображениями метки или категориальными изображениями.
similarity = jaccard(L1,L2)L1 и L2.
similarity = jaccard(C1,C2)C1 и C2.
Примеры
Вычислите коэффициент подобия Jaccard для бинарной сегментации

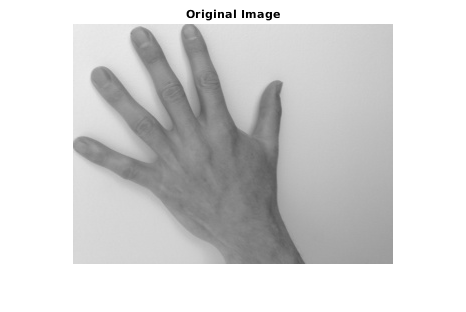

Считайте изображение, содержащее объект сегментироваться. Преобразуйте изображение в шкалу полутонов и отобразите результат.
A = imread('hands1.jpg'); I = rgb2gray(A); figure imshow(I) title('Original Image')
Используйте активные контуры (змеи) метод, чтобы сегментировать руку.
mask = false(size(I)); mask(25:end-25,25:end-25) = true; BW = activecontour(I, mask, 300);
Читайте в основной истине, с которой можно сравнить сегментацию.
BW_groundTruth = imread('hands1-mask.png');Вычислите индекс Jaccard этой сегментации.
similarity = jaccard(BW, BW_groundTruth);

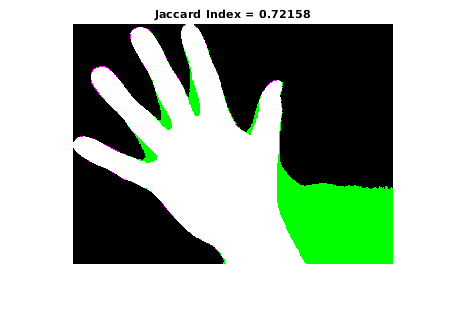

Отобразите маски друг на друге. Цвета указывают на различия в масках.
figure
imshowpair(BW, BW_groundTruth)
title(['Jaccard Index = ' num2str(similarity)])
Вычислите коэффициент подобия Jaccard для сегментации мультиобласти
В этом примере показано, как сегментировать изображение на несколько областей. Пример затем вычисляет коэффициент подобия Jaccard для каждой области.
Читайте в изображении с несколькими областями, чтобы сегментироваться.
RGB = imread('yellowlily.jpg');Создайте каракули для трех областей, которые отличают их типичные цветовые характеристики. Первая область классифицирует желтый цветок. Вторая область классифицирует зеленую основу и листы. Последняя область классифицирует коричневую грязь на две отдельных закрашенных фигуры изображения. Области заданы вектором с 4 элементами, элементы которого указывают на x-и y-координату левого верхнего угла ROI, ширины ROI и высоты ROI.
region1 = [350 700 425 120]; % [x y w h] format
BW1 = false(size(RGB,1),size(RGB,2));
BW1(region1(2):region1(2)+region1(4),region1(1):region1(1)+region1(3)) = true;
region2 = [800 1124 120 230];
BW2 = false(size(RGB,1),size(RGB,2));
BW2(region2(2):region2(2)+region2(4),region2(1):region2(1)+region2(3)) = true;
region3 = [20 1320 480 200; 1010 290 180 240];
BW3 = false(size(RGB,1),size(RGB,2));
BW3(region3(1,2):region3(1,2)+region3(1,4),region3(1,1):region3(1,1)+region3(1,3)) = true;
BW3(region3(2,2):region3(2,2)+region3(2,4),region3(2,1):region3(2,1)+region3(2,3)) = true;Отобразите области seed сверху изображения.
figure imshow(RGB) hold on visboundaries(BW1,'Color','r'); visboundaries(BW2,'Color','g'); visboundaries(BW3,'Color','b'); title('Seed Regions')
Сегментируйте изображение на три области с помощью геодезической основанной на расстоянии цветной сегментации.
L = imseggeodesic(RGB,BW1,BW2,BW3,'AdaptiveChannelWeighting',true);Загрузите сегментацию основной истины изображения.
L_groundTruth = double(imread('yellowlily-segmented.png'));Визуально сравните результаты сегментации с основной истиной.
figure imshowpair(label2rgb(L),label2rgb(L_groundTruth),'montage') title('Comparison of Segmentation Results (Left) and Ground Truth (Right)')
Вычислите индекс подобия Jaccard (IoU) для каждой сегментированной области.
similarity = jaccard(L, L_groundTruth)
similarity = 3×1
0.8861
0.5683
0.8414
Индекс подобия Jaccard заметно меньше для второй области. Этот результат сопоставим с визуальным сравнением результатов сегментации, которое ошибочно классифицирует грязь на правый нижний угол изображения как листы.
