makehdr

Создайте изображение расширенного динамического диапазона

Синтаксис

HDR = makehdr(files)

HDR = makehdr(imds)

HDR = makehdr(___,Name,Value)

Описание

HDR = makehdr(files) создает изображение расширенного динамического диапазона (HDR) с одинарной точностью HDR от набора пространственно зарегистрированного, низкого динамического диапазона (LDR) отображает в files.

HDR = makehdr(imds) создает изображение расширенного динамического диапазона с одинарной точностью HDR от набора пространственно зарегистрированных изображений LDR, сохраненных как ImageDatastore объект, imds.

пример

HDR = makehdr(___,Name,Value) пары "имя-значение" использования, чтобы управлять различными аспектами создания изображений в дополнение к входному параметру от любого из предыдущих синтаксисов.

Примечание

Входные файлы изображений должны содержать Формат Файла обмена изображениями (EXIF) метаданные воздействия. makehdr использует среднее воздействие между самыми яркими и самыми темными изображениями как основное воздействие для вычислений HDR. Это значение не должно появляться ни в каком конкретном файле. Для получения дополнительной информации о вычислении этого среднего значения воздействия, см. Алгоритмы.

Примеры

свернуть все

Создайте изображение HDR из набора изображений LDR

Скрипт Open Live Script

Создайте изображение расширенного динамического диапазона (HDR) из набора изображений низкого динамического диапазона (LDR), которые совместно используют ту же f-остановку, но имеют различные времена воздействия.

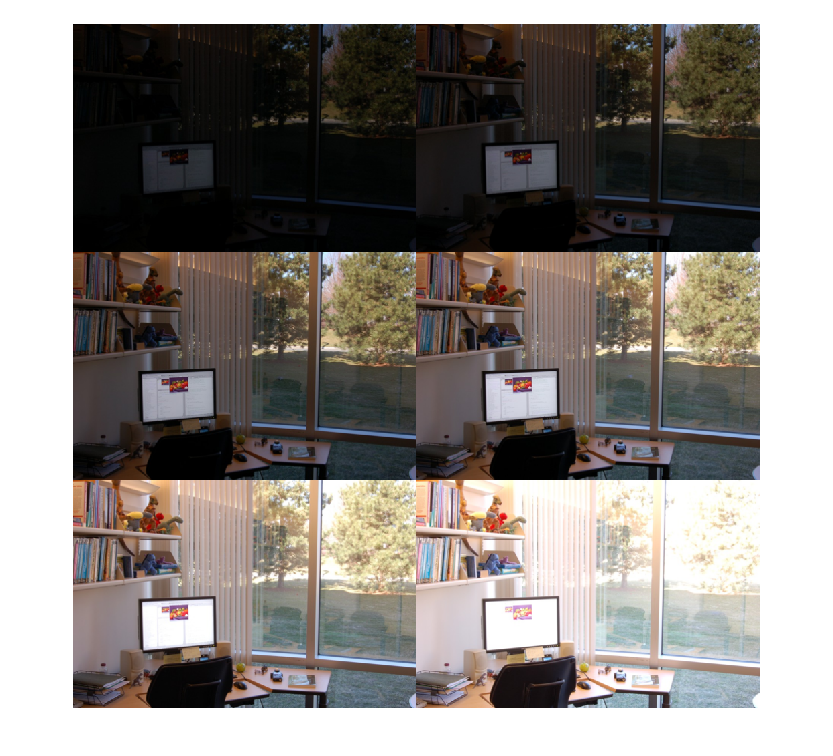

Загрузите шесть низких изображений динамического диапазона в рабочую область. Создайте вектор их соответствующих времен воздействия. Отобразите изображения как монтаж.

files = {'office_1.jpg','office_2.jpg','office_3.jpg',...
         'office_4.jpg','office_5.jpg','office_6.jpg'};
expTimes = [0.0333 0.1000 0.3333 0.6250 1.3000 4.0000];
montage(files)

Объедините изображения LDR в изображение HDR.

hdr = makehdr(files,'RelativeExposure',expTimes./expTimes(1));

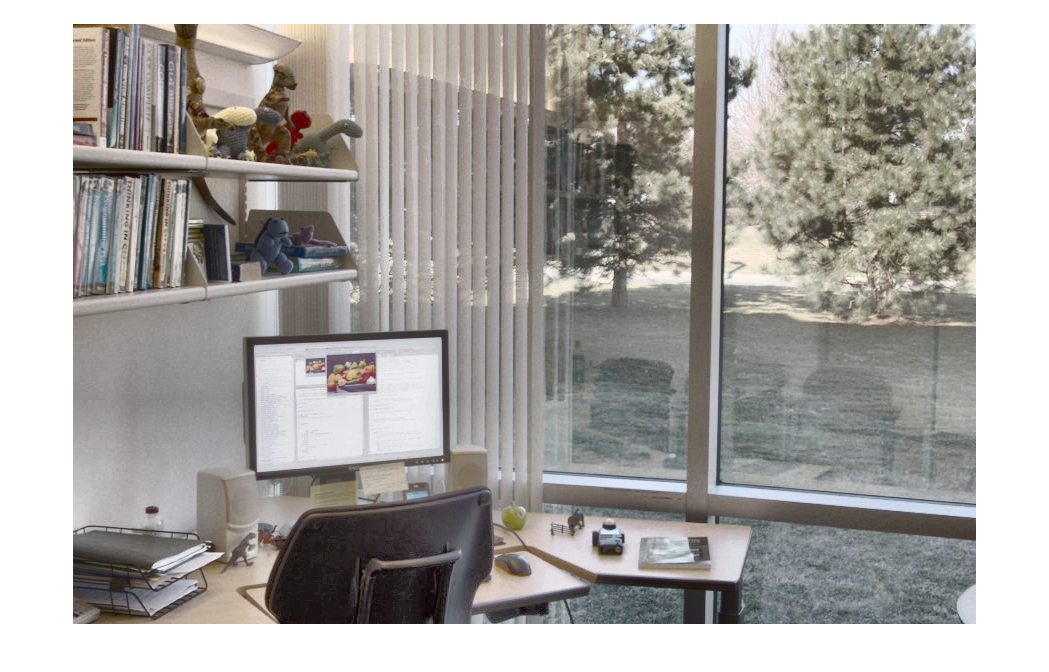

Отобразите изображение HDR.

rgb = tonemap(hdr);
imshow(rgb)

Создайте изображение HDR Используя функцию отклика камеры

Скрипт Open Live Script

Создайте изображение расширенного динамического диапазона (HDR) из набора шести изображений низкого динамического диапазона (LDR), которые совместно используют ту же f-остановку, но имеют различные времена воздействия. Предполагаемые значения функции отклика камеры вычисляются из этих изображений LDR и используются, чтобы сгенерировать изображение HDR.

Считайте набор шесть пространственно указанный, изображения LDR в рабочую область. Создайте imageDatastore объект, содержащий эти изображения. Отобразите изображения как монтаж.

setDir = fullfile(toolboxdir('images'),'imdata','office_*');
imds = imageDatastore(setDir);
montage(imds)

Оцените функцию отклика камеры от изображений в datastore.

crf = camresponse(imds);

Объедините изображения LDR в изображение HDR при помощи предполагаемых значений функции отклика камеры.

hdr = makehdr(imds,'CameraResponse',crf);

Отобразите изображение HDR.

rgb = tonemap(hdr);
imshow(rgb)

Входные параметры

свернуть все

`files` — Набор пространственно зарегистрированных изображений LDR
массив строк | массив ячеек из символьных векторов

Набор пространственно зарегистрированных изображений LDR, заданных как массив строк или массив ячеек из символьных векторов. Эти изображения могут быть цветной или шкалой полутонов любой битовой глубины. Однако предпочтительная битовая глубина для изображений LDR равняется 8 или 16.

Типы данных: char | string | cell

`imds` — Набор пространственно зарегистрированных изображений LDR
`ImageDatastore` объект

Набор пространственно зарегистрированных изображений LDR, заданных как ImageDatastore объект. Эти изображения могут быть цветной или шкалой полутонов любой битовой глубины. Однако предпочтительная битовая глубина для изображений LDR равняется 8 или 16.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: makehdr(files,'RelativeExposure',[0.1 0.3 0.4]);

`'BaseFile'` — Имя файла, чтобы использовать в качестве основного воздействия
представьте скаляр в виде строки | вектор символов

Имя файла, чтобы использовать в качестве основного воздействия, заданного как скаляр строки или вектор символов.

Типы данных: char | string

Примечание

Можно использовать только один из 'BaseFile', 'ExposureValues', и 'RelativeExposure' пары "имя-значение" за один раз.

`'ExposureValues'` — Значение воздействия каждого файла во входе установлено
числовой вектор положительных значений

Значение воздействия каждого файла во входном наборе, заданном как числовой вектор положительных значений. k th элемент в векторе соответствует k th LDR изображение во входном наборе. Увеличение одного значения воздействия (EV) соответствует удвоению воздействия. Уменьшение одного EV соответствует сокращению вдвое воздействия. Если вы задаете этот параметр, функция заменяет метаданные воздействия EXIF.
