mat2gray

Преобразуйте матрицу в полутоновое изображение

Описание

I = mat2gray(A,[amin amax]) преобразует матричный A к интенсивности отображают I это содержит значения в области значений 0 (черных цветов) 1 (белому). amin и amax значения в A это соответствует 0 и 1 в I. Значения меньше, чем amin станьте 0, и значения, больше, чем amax станьте 1.

Опционально можно выполнить операцию с помощью графического процессора (требует Parallel Computing Toolbox™). Для получения дополнительной информации смотрите Обработку изображений на графическом процессоре.

пример

I = mat2gray(A) устанавливает значения amin и amax к минимальным и максимальным значениям в A.

Примеры

свернуть все

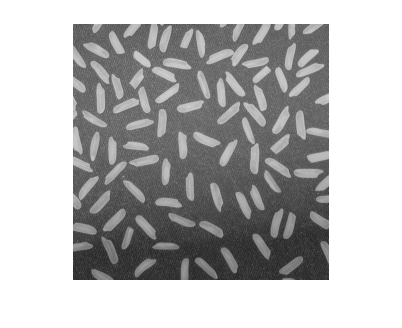

Считайте изображение и отобразите его.

I = imread('rice.png');
figure
imshow(I)

Выполните операцию, которая возвращает числовую матрицу. Эта операция ищет ребра.

J = filter2(fspecial('sobel'),I);
min_matrix = min(J(:))
min_matrix = -779
max_matrix = max(J(:))
max_matrix = 560

Обратите внимание на то, что матрица имеет тип данных double со значениями за пределами области значений [0,1], включая отрицательные величины.

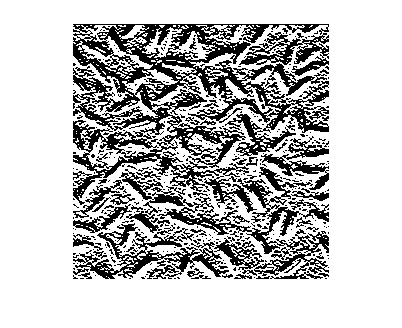

Отобразите результат операции. Поскольку область значений данных матрицы вне области значений отображения по умолчанию imshow, каждый пиксель с положительным значением отображается столь же белый, и каждый пиксель с отрицательной величиной или отображениями нулевого значения как черный. Это сложно, чтобы видеть ребра мелких частиц риса.

figure
imshow(J)

Преобразуйте матрицу в изображение. Отобразите максимальные и минимальные значения изображения.

K = mat2gray(J);
min_image = min(K(:))
min_image = 0
max_image = max(K(:))
max_image = 1

Обратите внимание на то, что значения являются все еще типом данных double, но что все значения находятся в области значений [0, 1].

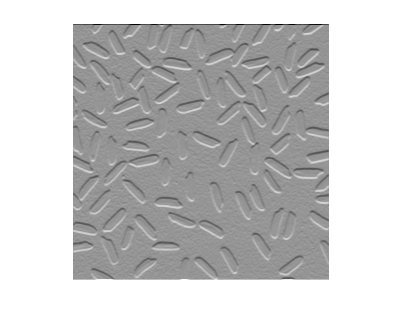

Отобразите результат преобразования. Пиксели показывают область значений полутоновых цветов, которая делает местоположение ребер более очевидным.

figure
imshow(K)

Входные параметры

свернуть все

Введите изображение, заданное как числовая матрица.

Введите черные и белые значения, заданные как числовой вектор с 2 элементами.

  • Значения во входе отображают A это меньше чем или равно amin сопоставлены со значением 0 в изображении интенсивности, I.

  • Значения в A это больше или равно amax сопоставлены со значением 1 в I.

Выходные аргументы

свернуть все

Выведите изображение интенсивности, возвращенное как числовая матрица со значениями в области значений [0, 1].

Типы данных: double

Расширенные возможности

Смотрите также

| | |

Представлено до R2006a
