plotSFR

Постройте пространственную частотную характеристику ребра

свернуть все на странице

Синтаксис

plotSFR(sharpnessMeasurementTable)
plotSFR(sharpnessMeasurementTable,Name,Value)

Описание

plotSFR(sharpnessMeasurementTable) строит пространственную частотную характеристику (SFR) в таблице измерения резкости или совокупной таблице измерения резкости.

пример

plotSFR(sharpnessMeasurementTable,Name,Value) строит швейцарский франк, задавая дополнительные параметры, чтобы управлять аспектами отображения.

Примеры

свернуть все

Скрипт Open Live Script

В этом примере показано, как отобразить график пространственной частотной характеристики (SFR) заданного подмножества 60 наклонных ROI ребра на графике Imatest® eSFR.

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

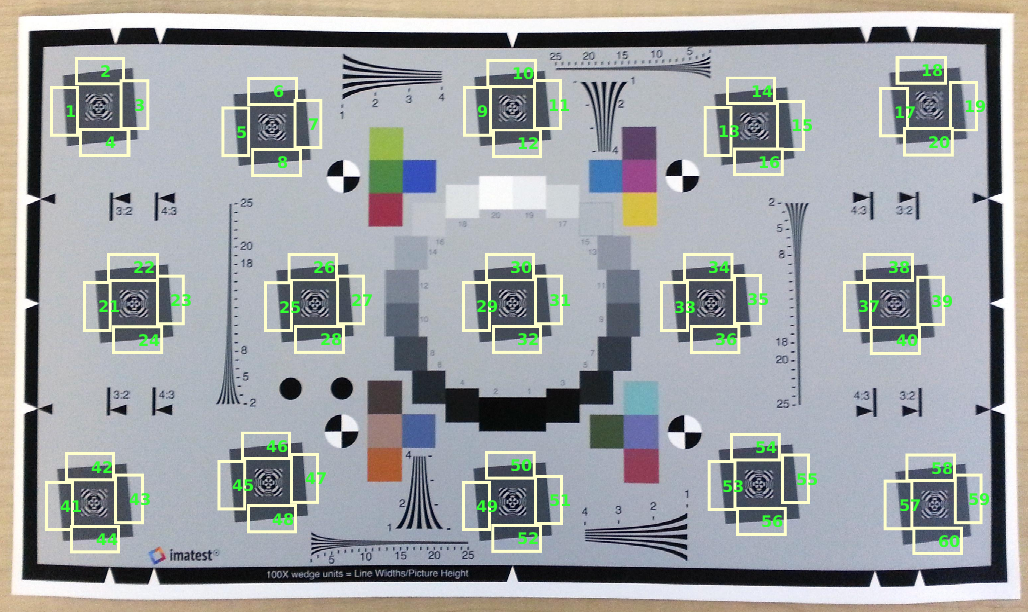

Создайте esfrChart объект, затем отобразите график с аннотациями ROI. 60 наклонных ROI ребра помечены зелеными числами.

chart = esfrChart(I);
displayChart(chart,'displayGrayROIs',false,...
    'displayColorROIs',false,'displayRegistrationPoints',false)

Измерьте резкость края во всех ROI и возвратите измерения в sharpnessTable.

sharpnessTable = measureSharpness(chart);

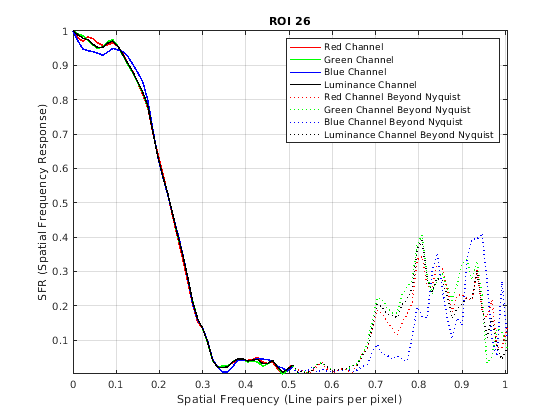

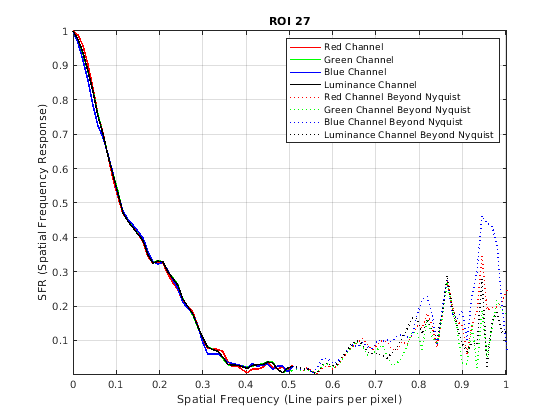

Отобразите график швейцарского франка ROI 26 и 27 только.

plotSFR(sharpnessTable,'ROIIndex',[26 27]);

Входные параметры

свернуть все

Измерения швейцарского франка ребер, заданных как таблица резкости или совокупная таблица резкости со строками m:

  • Когда sharpnessMeasurementTable таблица резкости, m является количеством произведенных ROI.

  • Когда sharpnessMeasurementTable совокупная таблица резкости, m равняется или 1 или 2, соответствуя количеству произведенных ориентаций.

Чтобы получить таблицу резкости или совокупную таблицу резкости, используйте measureSharpness функция.

Типы данных: table

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: plotSFR(myTable,'ROIIndex',2) отображает измеренную резкость только ROI 2.

Индексы ROI, чтобы отобразиться, заданный как разделенная запятой пара, состоящая из 'ROIIndex' и скаляр или вектор целых чисел в области значений [1, 60]. Индексы совпадают с числами ROI, отображенными displayChart.

  • Когда sharpnessMeasurementTable таблица резкости, plotSFR по умолчанию создает только одну фигуру, показывая график швейцарского франка из первой строки таблицы.

  • Когда sharpnessMeasurementTable совокупная таблица резкости, plotSFR игнорирует заданный ROIIndex, и создает одну фигуру для каждой строки в таблице.

Пример: 29:32

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Отобразите легенду графика, заданную как разделенная запятой пара, состоящая из 'displayLegend' и true или false. Когда displayLegend true, график швейцарского франка показывает легенду, которая идентифицирует различные кривые на графике.

Типы данных: логический

Отобразите заголовок графика, заданный как разделенная запятой пара, состоящая из 'displayTitle' и true или false. Когда displayTitle true, график швейцарского франка показывает заголовок, который указывает на отдельный индекс ROI или совокупную ориентацию ROI.

Типы данных: логический

Указатель осей отображенного объекта изображения, заданного как разделенная запятой пара, состоящая из 'Parent' и указатель осей. Parent задает родительский элемент объекта изображения, созданного plotSFR.

Смотрите также

Функции

Объекты

Введенный в R2017b
