translate
Переведите элемент структурирования
Синтаксис
Описание
Примеры
Переведите элемент структурирования
Считайте изображение в рабочую область.
I = imread('cameraman.tif');Создайте элемент структурирования и переведите его вниз и направо на 25 пикселей.
se = translate(strel(1), [25 25]);
Расширьте изображение с помощью переведенного элемента структурирования.
J = imdilate(I,se);

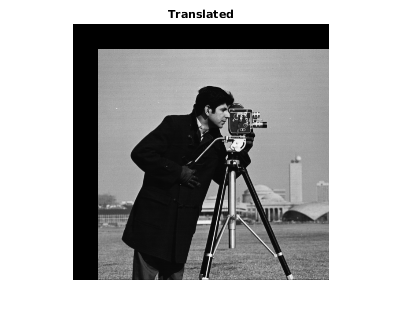

Отобразите оригинальное изображение и переведенное изображение.
figure
imshow(I), title('Original')
figure
imshow(J), title('Translated');
Переведите элемент структурирования смещения
Создайте элемент структурирования смещения.
SE = offsetstrel('ball', 5, 6.5)SE =
offsetstrel is a ball shaped offset structuring element with properties:
Offset: [11x11 double]
Dimensionality: 2
SE.Offset
ans = 11×11
-Inf -Inf 0 0.8123 1.6246 2.4369 1.6246 0.8123 0 -Inf -Inf
-Inf 0.8123 1.6246 2.4369 3.2492 3.2492 3.2492 2.4369 1.6246 0.8123 -Inf
0 1.6246 2.4369 3.2492 4.0615 4.0615 4.0615 3.2492 2.4369 1.6246 0
0.8123 2.4369 3.2492 4.0615 4.8738 4.8738 4.8738 4.0615 3.2492 2.4369 0.8123
1.6246 3.2492 4.0615 4.8738 5.6861 5.6861 5.6861 4.8738 4.0615 3.2492 1.6246
2.4369 3.2492 4.0615 4.8738 5.6861 6.4984 5.6861 4.8738 4.0615 3.2492 2.4369
1.6246 3.2492 4.0615 4.8738 5.6861 5.6861 5.6861 4.8738 4.0615 3.2492 1.6246
0.8123 2.4369 3.2492 4.0615 4.8738 4.8738 4.8738 4.0615 3.2492 2.4369 0.8123
0 1.6246 2.4369 3.2492 4.0615 4.0615 4.0615 3.2492 2.4369 1.6246 0
-Inf 0.8123 1.6246 2.4369 3.2492 3.2492 3.2492 2.4369 1.6246 0.8123 -Inf
⋮
Переведите элемент структурирования.
V = [2 2]; SE2 = translate(SE,V)
SE2 =
offsetstrel is a ball shaped offset structuring element with properties:
Offset: [15x15 double]
Dimensionality: 2
SE2.Offset
ans = 15×15
-Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf
-Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf
-Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf
-Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf -Inf
-Inf -Inf -Inf -Inf -Inf -Inf 0 0.8123 1.6246 2.4369 1.6246 0.8123 0 -Inf -Inf
-Inf -Inf -Inf -Inf -Inf 0.8123 1.6246 2.4369 3.2492 3.2492 3.2492 2.4369 1.6246 0.8123 -Inf
-Inf -Inf -Inf -Inf 0 1.6246 2.4369 3.2492 4.0615 4.0615 4.0615 3.2492 2.4369 1.6246 0
-Inf -Inf -Inf -Inf 0.8123 2.4369 3.2492 4.0615 4.8738 4.8738 4.8738 4.0615 3.2492 2.4369 0.8123
-Inf -Inf -Inf -Inf 1.6246 3.2492 4.0615 4.8738 5.6861 5.6861 5.6861 4.8738 4.0615 3.2492 1.6246
-Inf -Inf -Inf -Inf 2.4369 3.2492 4.0615 4.8738 5.6861 6.4984 5.6861 4.8738 4.0615 3.2492 2.4369
⋮
