Вычислите профиль вертикального изменения вдоль прямой линии

В этом примере показано, как вычислить профиль вертикального изменения вдоль прямой линии с помощью mapprofile функция. Вычисление значений данных вдоль пути является распространенным приложением при работе с геоданными с координатной сеткой. Например, вы можете хотеть вычислить высоту ландшафта вдоль поперечного разреза, дороги или курса полета. mapprofile функция делает это, на основе числовых данных, задающих набор waypoints, или путем определения их в интерактивном режиме через ввод графических данных от отображения карты. Значения, вычисленные для получившегося профиля, могут быть отображены в новом графике или возвращены как выходные аргументы в пользу последующего анализа или отображения.

Загрузите корейский MAT-файл данных о вертикальном изменении.

load korea

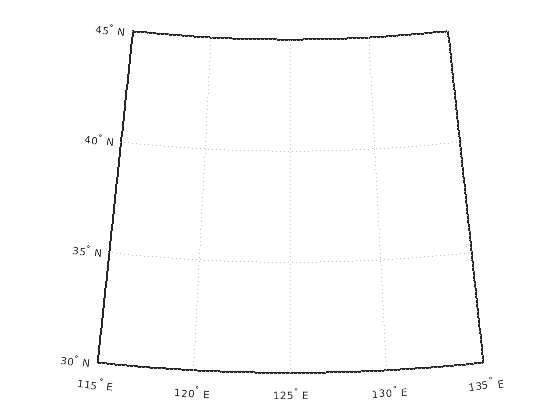

Получите пределы широты и долготы с помощью limitm и используйте их, чтобы настроить систему координат карты через worldmap. worldmap графики только система координат карты.

[latlim, lonlim] = limitm(map, maplegend);
figure
worldmap(latlim, lonlim)

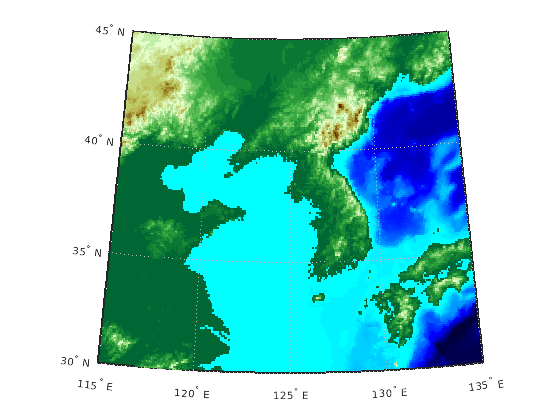

Представьте карту и примените палитру цифровой модели вертикального изменения (DEM) к ней.

meshm(map,maplegend,size(map),map)
demcmap(map)

Задайте конечные точки для прямолинейного поперечного разреза через область.

plat = [40.5 30.7];
plon = [121.5 133.5];

Вычислите профиль вертикального изменения, с помощью mapprofile функция с типом дорожки по умолчанию, great circle, и тип интерполяции по умолчанию, bilinear.

[z,rng,lat,lon] = mapprofile(map,maplegend,plat,plon);

Чертите поперечный разрез в 3-D, таким образом, он следует за ландшафтом.

plot3m(lat,lon,z,'w','LineWidth',2)

Создайте график из вертикального изменения поперечного разреза и области значений.

figure
plot(rng,z,'r')
