polybool

Операции присвоения на многоугольных областях

polybool не рекомендуется. Используйте polyshape вместо этого.

Заменять вызовы polybool, создайте polyshape объекты представлять формы, вызовите соответствующий polyshape возразите функции для эквивалентной Логической операции, и затем вызовите polyshape boundary объектная функция. Например, этот вызов polybool задает операцию объединения в качестве первого аргумента.

[Cx,Cy] = polybool('union',Ax,Ay,Bx,By)
Чтобы обновить это использование, создайте отдельный polyshape объекты для каждой формы и затем используют union возразите функции, сопоставленной с polyshape объект. polyshape поддерживает Логические операции, поддержанные polybool: объединение, пересечение, вычитание и исключающее ИЛИ. Используйте polyshape boundary возразите функции, чтобы возвратить Cx и Cy. Смотрите polyshape для полного списка объектных функций, включая plot.
A = polyshape(Ax,Ay,'Simplify',false);
B = polyshape(Bx,By,'Simplify',false);
C = union(A,B);
[Cx,Cy] = boundary(C);
Обратите внимание на то, что порядок вершины многоугольника, вероятно, будет отличаться между выходом от polybool и выход от вызова до boundary, потому что нет никакого одного правильного ответа. (Даже в простом многоугольнике с одной областью, вершины могут быть переставлены циклически, не влияя на базовую геометрию.), Кроме того, если конфигурации входных параметров не являются совершенно чистыми (свободный от самопересечений, и т.д.), то polyshape union операция может внести небольшие изменения, которые не обязательно выполняются в polybool.

Описание

пример

[x,y] = polybool(flag,x1,y1,x2,y2) выполняет операцию присвоения многоугольника, идентифицированную flag. Результат выводится с помощью того же формата в качестве входа. Географические данные, которые охватывают полюс, не могут использоваться непосредственно. Используйте flatearthpoly преобразовывать многоугольники, которые содержат полюс к Декартовым координатам.

Большинство функций Mapping Toolbox™ соответствует соглашению, что контуры индивидуума с упорядоченными по часовой стрелке вершинами являются внешними контурами, и отдельные контуры с упорядоченными против часовой стрелки вершинами являются внутренними контурами. Несмотря на то, что polybool функция игнорирует порядок вершины, следуйте этому соглашению при создании контуров, чтобы гарантировать непротиворечивость другими функциями.

Примеры

свернуть все

theta = linspace(0, 2*pi, 100);
x1 = cos(theta) - 0.5;
y1 = -sin(theta);    % -sin(theta) to make a clockwise contour
x2 = x1 + 1;
y2 = y1;
[xa, ya] = polybool('union', x1, y1, x2, y2);
[xb, yb] = polybool('intersection', x1, y1, x2, y2);
[xc, yc] = polybool('xor', x1, y1, x2, y2);
[xd, yd] = polybool('subtraction', x1, y1, x2, y2);

subplot(2, 2, 1)
patch(xa, ya, 1, 'FaceColor', 'r')
axis equal, axis off, hold on
plot(x1, y1, x2, y2, 'Color', 'k')
title('Union')

subplot(2, 2, 2)
patch(xb, yb, 1, 'FaceColor', 'r')
axis equal, axis off, hold on
plot(x1, y1, x2, y2, 'Color', 'k')
title('Intersection')

subplot(2, 2, 3)
% The output of the exclusive-or operation consists of disjoint
% regions.  It can be plotted as a single patch object using the
% face-vertex form.  Use poly2fv to convert a polygonal region
% to face-vertex form.
[f, v] = poly2fv(xc, yc);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, hold on
plot(x1, y1, x2, y2, 'Color', 'k')
title('Exclusive Or')

subplot(2, 2, 4)
patch(xd, yd, 1, 'FaceColor', 'r')
axis equal, axis off, hold on
plot(x1, y1, x2, y2, 'Color', 'k')
title('Subtraction')

Ax = {[1 1 6 6 1], [2 5 5 2 2], [2 5 5 2 2]};
Ay = {[1 6 6 1 1], [2 2 3 3 2], [4 4 5 5 4]};

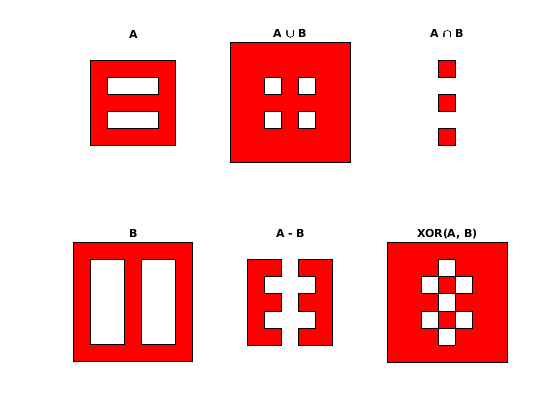

subplot(2, 3, 1)
[f, v] = poly2fv(Ax, Ay);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Ax), plot(Ax{k}, Ay{k}, 'Color', 'k'), end
title('A')

Bx = {[0 0 7 7 0], [1 3 3 1 1], [4 6 6 4 4]};
By = {[0 7 7 0 0], [1 1 6 6 1], [1 1 6 6 1]};
subplot(2, 3, 4);
[f, v] = poly2fv(Bx, By);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Bx), plot(Bx{k}, By{k}, 'Color', 'k'), end
title('B')

subplot(2, 3, 2)
[Cx, Cy] = polybool('union', Ax, Ay, Bx, By);
[f, v] = poly2fv(Cx, Cy);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Cx), plot(Cx{k}, Cy{k}, 'Color', 'k'), end
title('A \cup B')

subplot(2, 3, 3)
[Dx, Dy] = polybool('intersection', Ax, Ay, Bx, By);
[f, v] = poly2fv(Dx, Dy);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Dx), plot(Dx{k}, Dy{k}, 'Color', 'k'), end
title('A \cap B')

subplot(2, 3, 5)
[Ex, Ey] = polybool('subtraction', Ax, Ay, Bx, By);
[f, v] = poly2fv(Ex, Ey);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Ex), plot(Ex{k}, Ey{k}, 'Color', 'k'), end
title('A - B')

subplot(2, 3, 6)
[Fx, Fy] = polybool('xor', Ax, Ay, Bx, By);
[f, v] = poly2fv(Fx, Fy);
patch('Faces', f, 'Vertices', v, 'FaceColor', 'r', ...
  'EdgeColor', 'none')
axis equal, axis off, axis([0 7 0 7]), hold on
for k = 1:numel(Fx), plot(Fx{k}, Fy{k}, 'Color', 'k'), end
title('XOR(A, B)')

Входные параметры

свернуть все

Операция присвоения многоугольника, заданная как одно из следующих значений.

Операция
Пересечение области'intersection''and''&'
Объединение области'union''or''|''+''plus'
Вычитание области'subtraction''minus''-'
Исключительная область или'exclusiveor''xor'

Типы данных: char | string

Контуры многоугольника, заданные как NaN- разграниченный векторный массив или массив ячеек.

Типы данных: double

Контуры многоугольника, заданные как NaN- разграниченный векторный массив или массив ячеек.

Типы данных: double

Контуры многоугольника, заданные как NaN- разграниченный векторный массив или массив ячеек.

Типы данных: double

Контуры многоугольника, заданные как NaN- разграниченный векторный массив или массив ячеек.

Типы данных: double

Выходные аргументы

свернуть все

Контур многоугольника после операции присвоения, возвращенной как NaN- разграниченный векторный массив или массив ячеек. Выход возвращается в том же формате как вход.

Контур многоугольника после операции присвоения, возвращенной как NaN- разграниченный векторный массив или массив ячеек. Выход возвращается в том же формате как вход.

Советы

  • Числовые проблемы могут произойти, когда многоугольники имеют большое смещение от источника. Чтобы избежать этой проблемы, переведите координаты в местоположение, более близкое началу координат прежде, чем выполнить операцию. Затем отмените перевод после завершения операции. Например:

    [x,y] = polybool(flag,x1-xt,y1-yt,x2-xt,y2-yt);

    x = x+xt;

    y = y+yt;
