stem3m

Диаграмма стебель-листья проекта на осях карты

Синтаксис

h = stem3m(lat,lon,z)
h = stem3m(lat,lon,z,LineType)
h = stem3m(lat,lon,z,PropertyName,PropertyValue,...)

Описание

h = stem3m(lat,lon,z) отображает диаграмму стебель-листья на текущих осях карты. Основы расположены в точках (latlon ) и расширьте с высоты 0 к значениям z. Координатные входные параметры должны быть в том же AngleUnits как оси карты. Важно отметить, что выбор z-значений будет значительно влиять на 3-D вид графика. Независимо от AngleUnits, пределы X и Y осей карты в большей части-π к + π и-π/2 к + π/2, соответственно. Это означает это в большинстве целей, соответствующем z значения были бы на порядке 1 - 3, не 10 - 30. Оси DataAspectRatio свойство может использоваться, чтобы настроить внешний вид диаграммы. Указатели отображенных линий основы могут быть возвращены в h.

h = stem3m(lat,lon,z,LineType) задает стиль линий диаграммы стебель-листья, заданных linespec.

h = stem3m(lat,lon,z,PropertyName,PropertyValue,...) позволяет любую пару свойства/значения, распознанную MATLAB® line функция, которая будет задана для основ.

Диаграмма стебель-листья отображает данные как линии, расширяющие нормальный к xy-плоскости, в этом случае, на карте.

Примеры

свернуть все

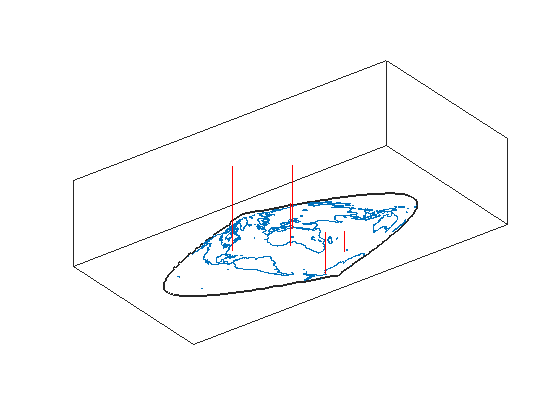

Спроектируйте диаграмму стебель-листья на карте оси.

load coastlines
axesm sinusoid;
view(3)
h = framem;
set(h,'zdata',zeros(size(coastlat)))
plotm(coastlat,coastlon)
ptlat = [0 30 30 -50 -78]';
ptlon = [0 30 -70 65 -35]';
ptz = [1 1.5 2 .5 1]';
stem3m(ptlat,ptlon,ptz,'r-')

Смотрите также

Представлено до R2006a
