daspect
Управляйте единичной длиной данных вдоль каждой оси
Синтаксис
Описание
daspect( устанавливает соотношение сторон данных для текущей системы координат. Соотношение сторон данных является относительной длиной модулей данных вдоль оси X, оси Y и оси z. Задайте ratio)ratio как трехэлементный вектор положительных значений, которые представляют относительные длины модулей данных вдоль каждой оси. Например, [1 2 3] указывает, что длина от 0 до 1 вдоль оси X равна длине от 0 до 2 вдоль оси Y и от 0 до 3 вдоль оси z. Для равных единичных длин данных во всех направлениях используйте [1 1 1].
daspect auto устанавливает автоматический режим, позволяя осям выбрать соотношение сторон данных. Режим должен быть автоматическим, чтобы включить "растянуть для заполнения" функция осей.
daspect manual устанавливает ручной режим и использует отношение, сохраненное в DataAspectRatio свойство для Axes объект. Когда режим является ручным, он отключает "растянуть для заполнения" поведение осей. Определение значения для соотношения сторон данных устанавливает режим вручную.
Примеры

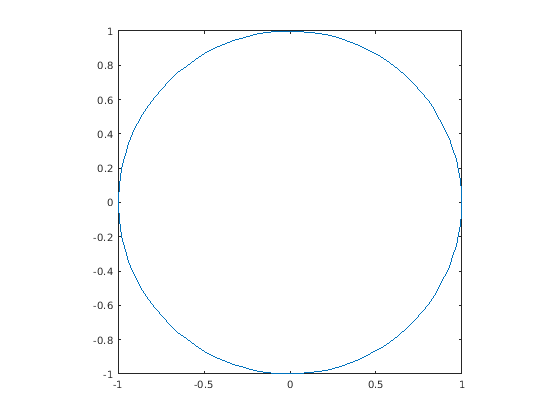

Использование равных единичных длин данных вдоль каждой оси
Постройте набор данных. Используйте модули данных равных длин во всех направлениях путем установки соотношения сторон данных на [1 1 1].
t = linspace(0,2*pi); x = cos(t); y = sin(t); plot(x,y) daspect([1 1 1])

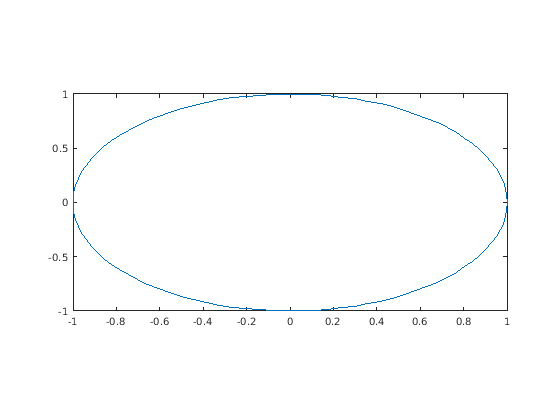

Использование различных единичных длин данных вдоль каждой оси
Постройте набор данных. Установите соотношение сторон данных так, чтобы длина одного модуля данных в направлении оси X равнялась длине двух модулей данных в направлении оси Y и направлении оси z (не показанный).
t = linspace(0,2*pi); x = cos(t); y = sin(t); plot(x,y) daspect([1 2 2])
Когда вы устанавливаете соотношение сторон данных, связанный режим превращается в руководство. Запросите текущий режим соотношения сторон данных.
d = daspect('mode')d = 'manual'
Возврат назад к соотношению сторон данных по умолчанию

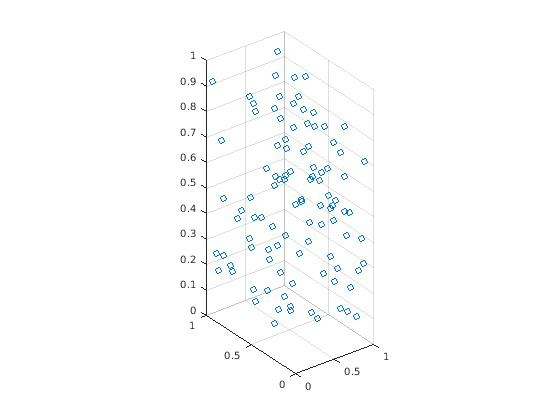

Создайте 3-D диаграмму поля точек случайных данных и установите соотношение сторон данных. Затем вернитесь назад к соотношению сторон данных по умолчанию.
X = rand(100,1); Y = rand(100,1); Z = rand(100,1); scatter3(X,Y,Z) daspect([3 2 1])

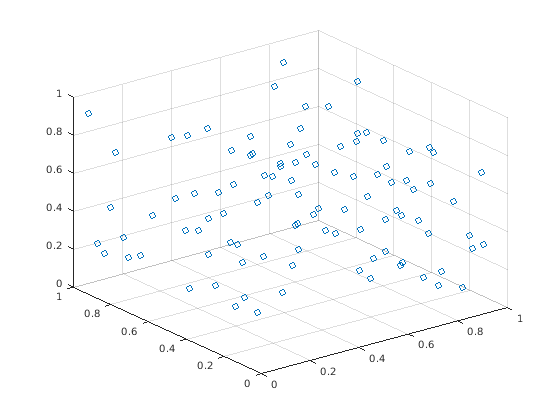

daspect auto
Запрос соотношения сторон данных

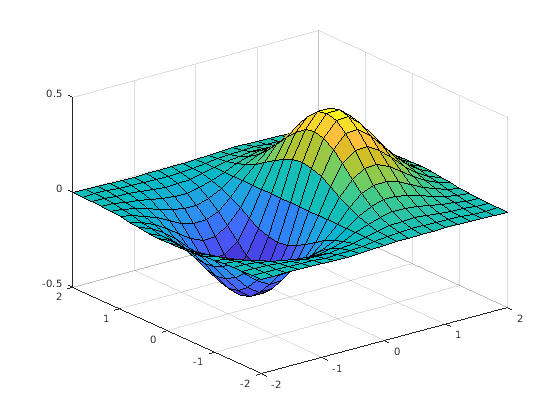

Создайте объемную поверхностную диаграмму и запросите соотношение сторон данных.
[x,y] = meshgrid(-2:.2:2); z = x.*exp(-x.^2 - y.^2); surf(x,y,z)
d = daspect
d = 1×3
4 4 1
Отношение указывает, что длина четырех модулей в направлении оси X равняется четырем модулям в направлении оси Y и одному модулю в направлении оси z. Например, если отношением является [4 4 1], затем длина от 0 до 1 на оси X равняется длине от 0 до 1 на оси Y и 0 к 0,25 на оси z.

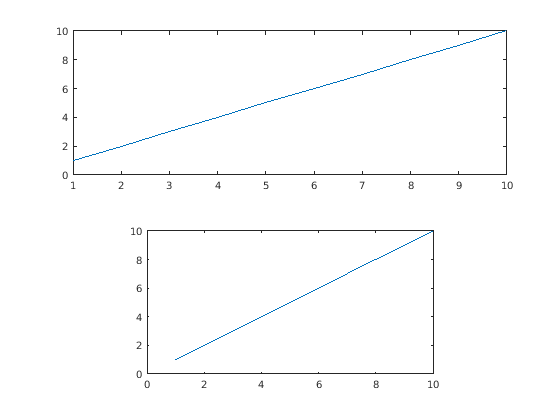

Установка соотношения сторон данных для определенного объекта осей
Создайте фигуру с двумя подграфиками и возвратите объекты осей в subplot функция. Установите соотношение сторон данных для более низкого подграфика путем определения ax2 как первый входной параметр к daspect функция.
ax1 = subplot(2,1,1); plot(1:10) ax2 = subplot(2,1,2); plot(1:10) daspect(ax2,[1 2 1])
Входные параметры
Выходные аргументы
Больше о
Алгоритмы
daspect функционируйте наборы и запросы несколько свойств осей, связанных с соотношением сторон данных.
DataAspectRatio— Свойство, которое хранит значение соотношения сторон данных.DataAspectRatioMode— Свойство, которое хранит режим соотношения сторон данных. Когда вы устанавливаете отношение, это свойство превращается в'manual'.
